AIS400 操作手册 Rev:1.0
版权镭晨所有，本文档内容属商业机密。未经允许，任何组织或个人不得以任何形式复制和传播。
1.

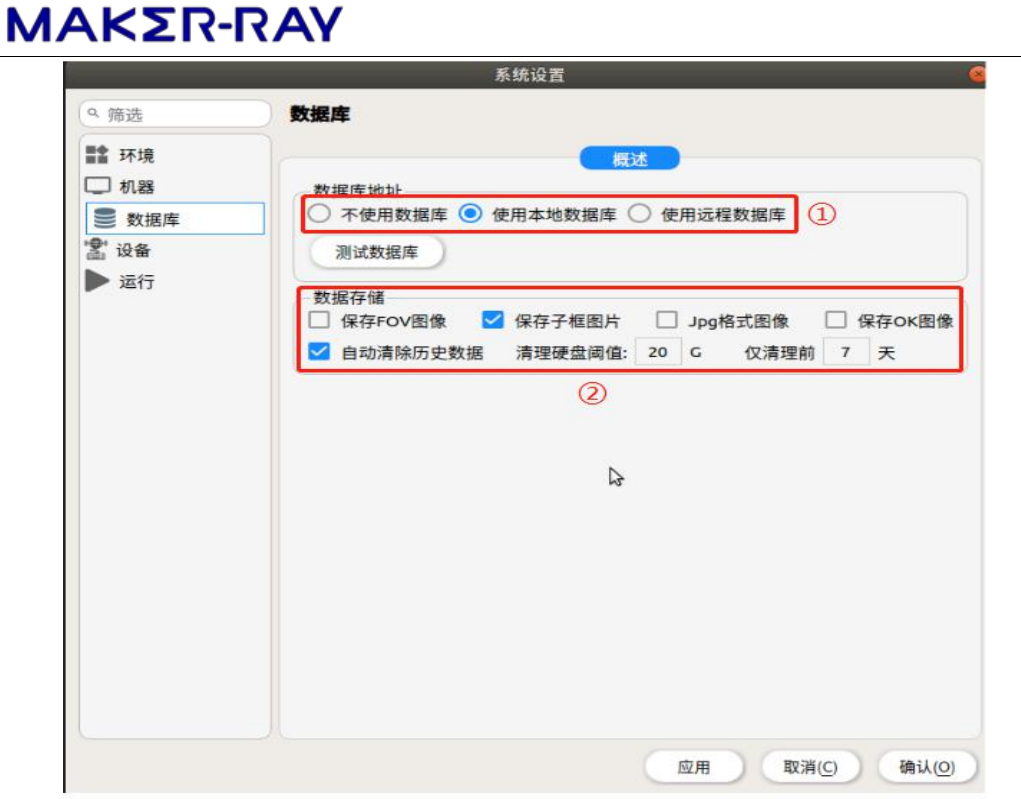

数据库地址：设备默认使用本机数据库，如需使用外部其他数据库，可根
据实际情况修改（不建议修改）。
2. 数据存储：保存 FOV 图像-测试过程种每片板 FOV 图都会保存（此功能正
常测试建议关闭，因数据量太大磁盘需要经常清理）；保存子框图片
-
测试过程
种保存元件子框图片，方便查询
SPC
数据。；
Jpg
格式图像
-
指保存图片格式；
保存
ok
图像
-
指测试过程中所有测试正确的元件图片保存；自动清楚历史数据
-
软件根据设置参数定时清理磁盘空间。
AIS400 操作手册 Rev:1.0
版权镭晨所有，本文档内容属商业机密。未经允许，任何组织或个人不得以任何形式复制和传播。
1.

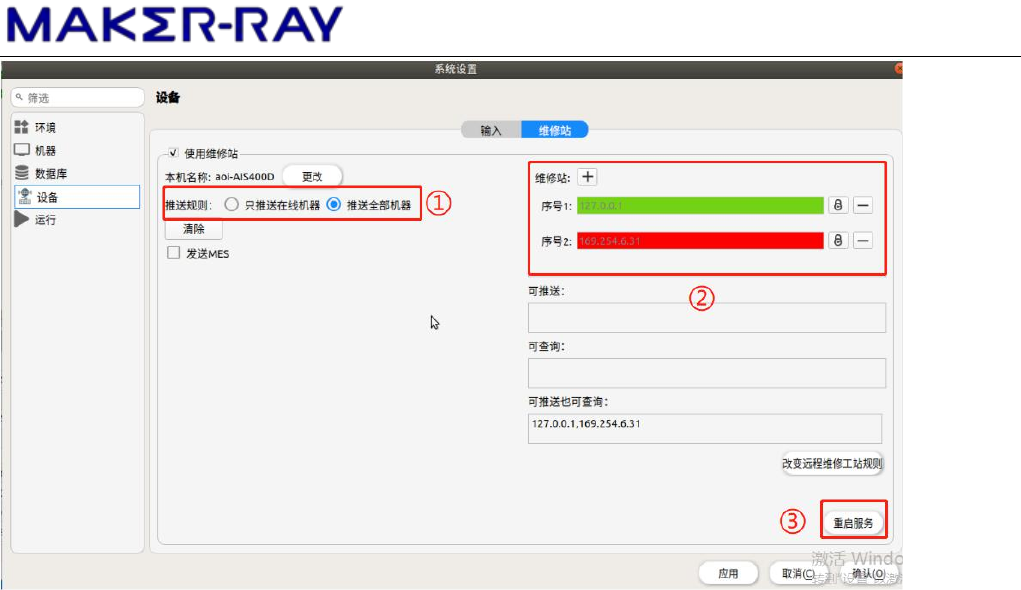

推送规则：指设备测试完毕后测试结果发送到本机或者其他机器。
2.
维修站：发送测试结果数据可选择本机或其他电脑，发送本机需要设置本机
IP.
默认 127.0.0.1，发送到其他电脑，对应设置其他电脑 IP 地址。
3.
重启服务：选择发送本机或其他电脑，设置完
IP
后需要点击重启服务来实现连
接。
板式流程
版式制作主要分为：新建程序-基板信息设置-拍照整版图片-制作 mark-
导入 CAD-编辑元件标准-优化 FOV 路径-调试误报-正常测试。

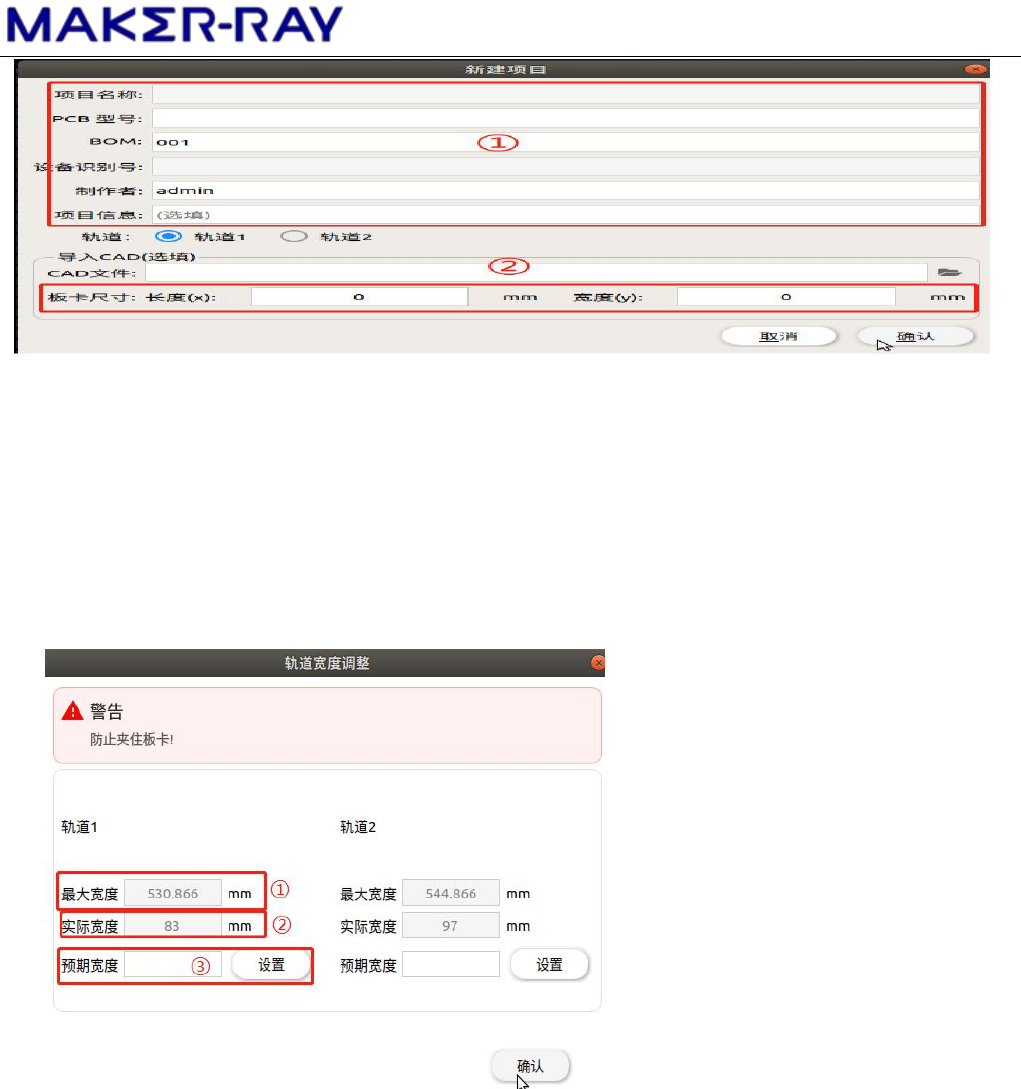

一．新建项目
1. 项目名称和 PCB 型号填写对应机种名称，其他可根据制程需要选填。
2. 输入将要编程的 PCB 板长度和宽度（长度/宽度可比实际多 3-5MM，确保板边元
件能够全部显示再图片内）。
AIS400 操作手册 Rev:1.0
版权镭晨所有，本文档内容属商业机密。未经允许，任何组织或个人不得以任何形式复制和传播。
二．轨道宽度调整
1. 最大宽度：为当前设备轨道允许调节的最大宽度。
2. 实际宽度：当前轨道实际宽度。
3. 预期宽度：将所要编程的 pcb 板宽度输入到预期宽度（输入数值比实际板
宽 0.3-0.5mm.)点击设置，轨道会自动调节到指定宽度。
三．捕获整板图像
1.
板卡尺寸为新建项目时设定
PCB
板的长宽（对比实际扫图效果可进行相应补偿）
2.
传送带方向为当前进出板模式。
3.原点偏移主要用于不规则 PCB 板右边不能完全拍到板边元件使用是补偿功能。
4.进板后使用拍照功能获取整版图片。
