AIS400 操作手册 Rev:1.0
版权镭晨所有，本文档内容属商业机密。未经允许，任何组织或个人不得以任何形式复制和传播。

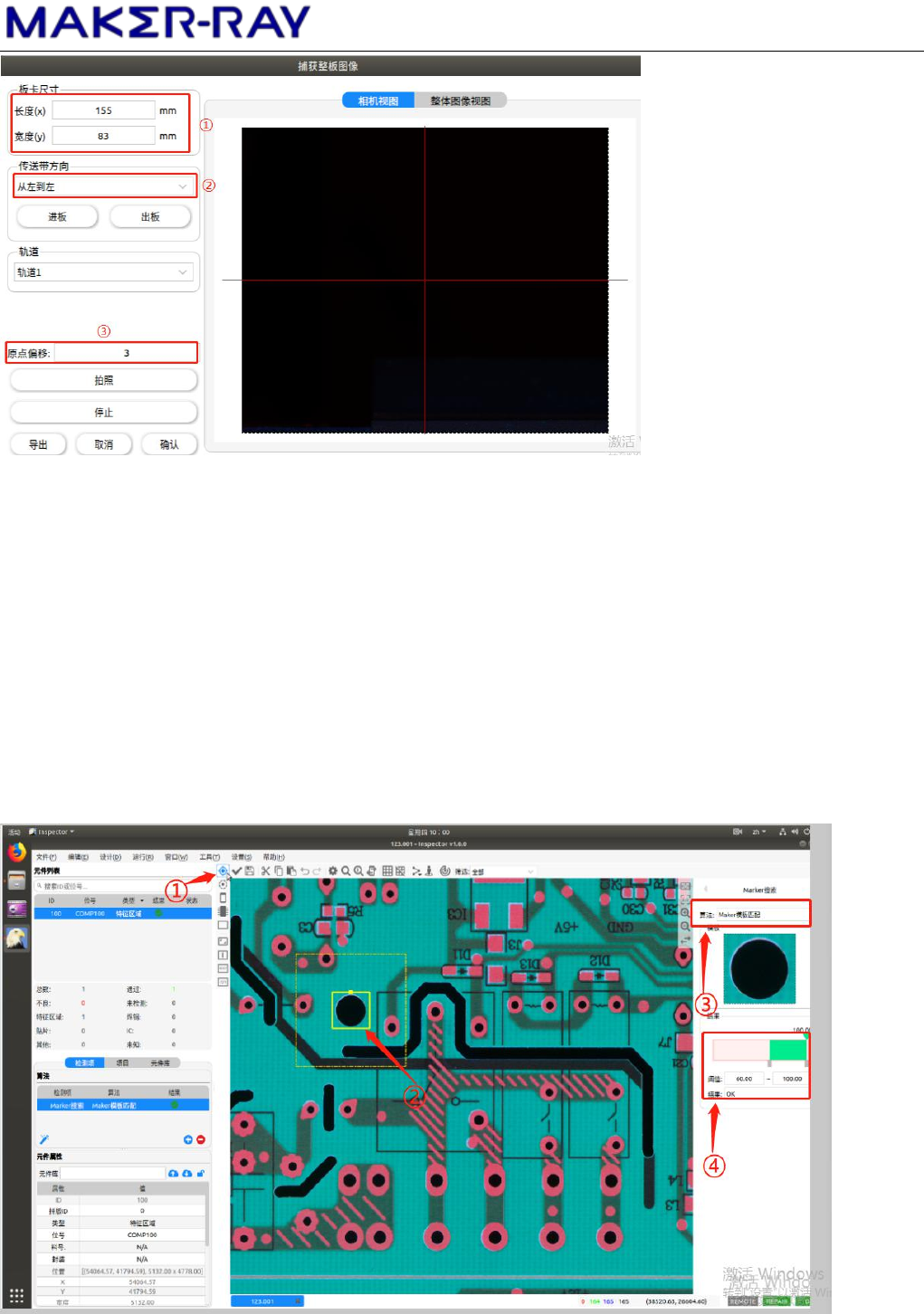

四．制作 MARK 点
1. 使用特征区域模板制作 mark 点。
2. 选取 PCB 板对应位置使用鼠标右键画框（mark 点通常选取：标准 mark 点 通
孔或者固定不变的丝印为准）框选特征时做到图像特征点居中。
3. Mark 点默认使用模板匹配算法。
4. Mark 参数调整，默认为 60-100，根据实际情况调试时可放宽至 50-100（此处
不建议修改）
AIS400 操作手册 Rev:1.0
版权镭晨所有，本文档内容属商业机密。未经允许，任何组织或个人不得以任何形式复制和传播。

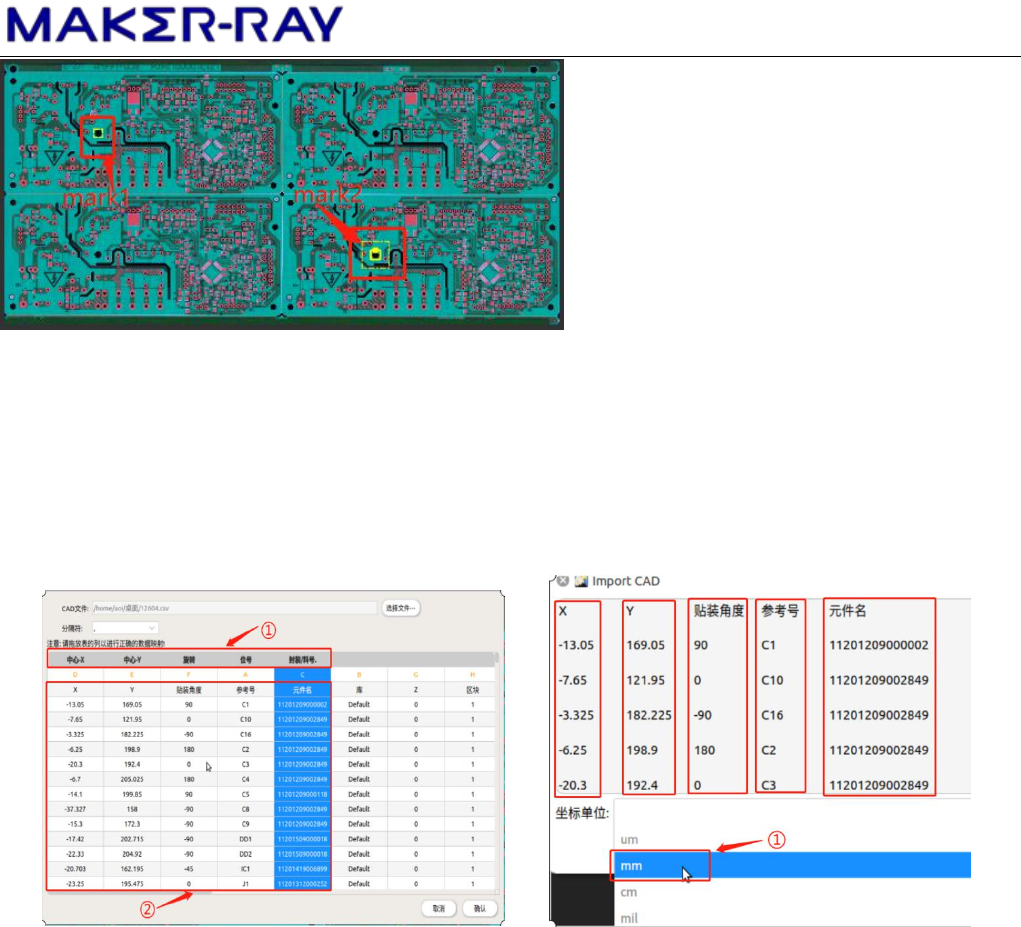

1.Mark 点通常选取对角，如上图
五．CAD 导入。
1. 选择导入 CAD（选择对应 CAD 文件，软件支持 CSV 和 TXT 文件格式）,如下图.
1. 导入 CAD 文件；选取对应 CAD 文件（如图一），将 X/Y/角度/位置号/物料编
码对应后点击确认。
2. 确认将所需 CAD 文件对应完毕后选取正确的坐标单位（如上图二）。
AIS400 操作手册 Rev:1.0
版权镭晨所有，本文档内容属商业机密。未经允许，任何组织或个人不得以任何形式复制和传播。

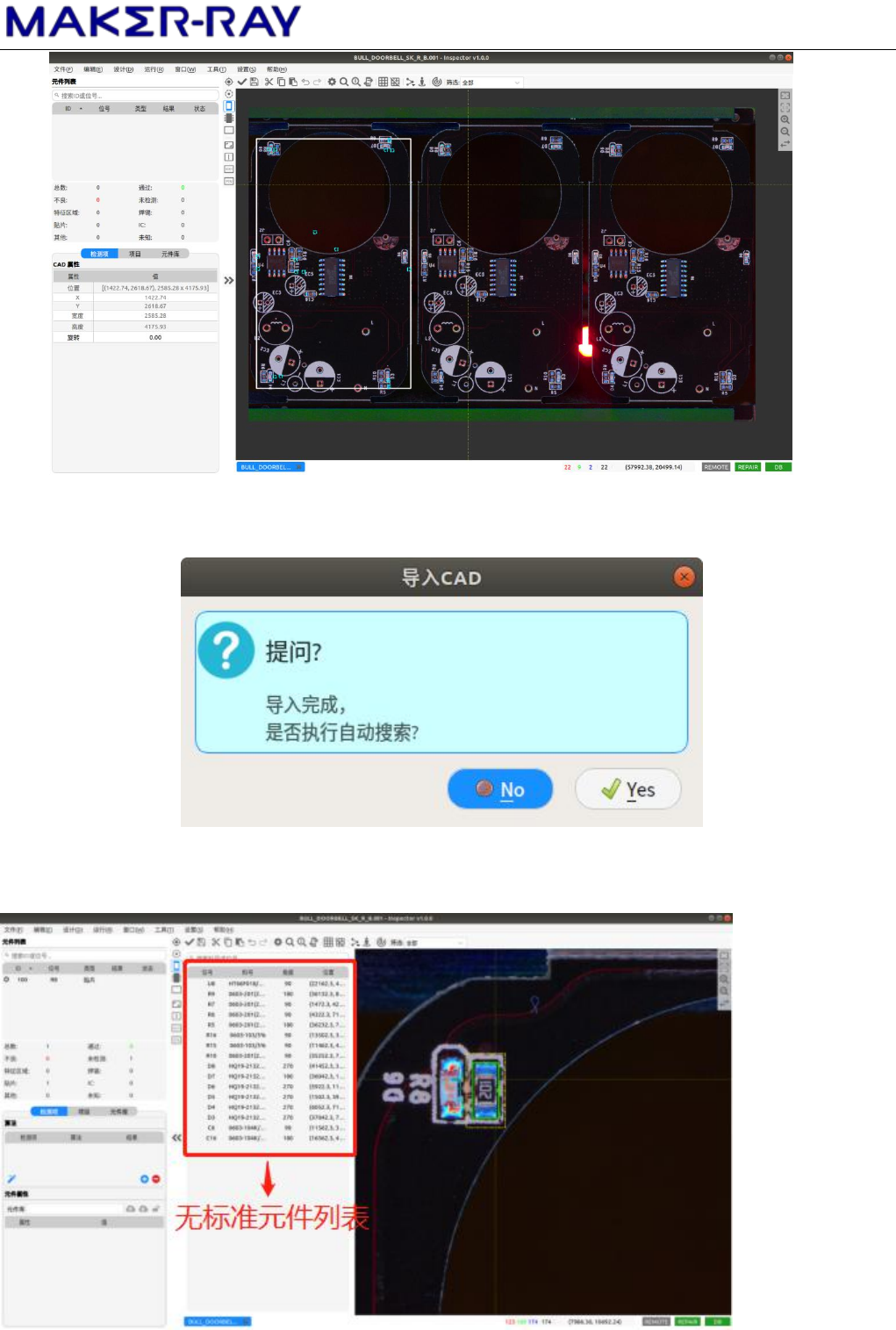

1. 导入的 CAD 元件框需要和 PCB 实际元件位置对应（如不能对准可使用旋转角度
和镜像处理）。
元件框对齐之后点击鼠标右键导入 CAD，软件提示是否执行自动搜索，选择 NO。
