AIS400 操作手册 Rev:1.0
版权镭晨所有，本文档内容属商业机密。未经允许，任何组织或个人不得以任何形式复制和传播。
1. 导入的 CAD 元件框需要和 PCB 实际元件位置对应（如不能对准可使用旋转角度
和镜像处理）。
元件框对齐之后点击鼠标右键导入 CAD，软件提示是否执行自动搜索，选择 NO。
AIS400 操作手册 Rev:1.0
版权镭晨所有，本文档内容属商业机密。未经允许，任何组织或个人不得以任何形式复制和传播。

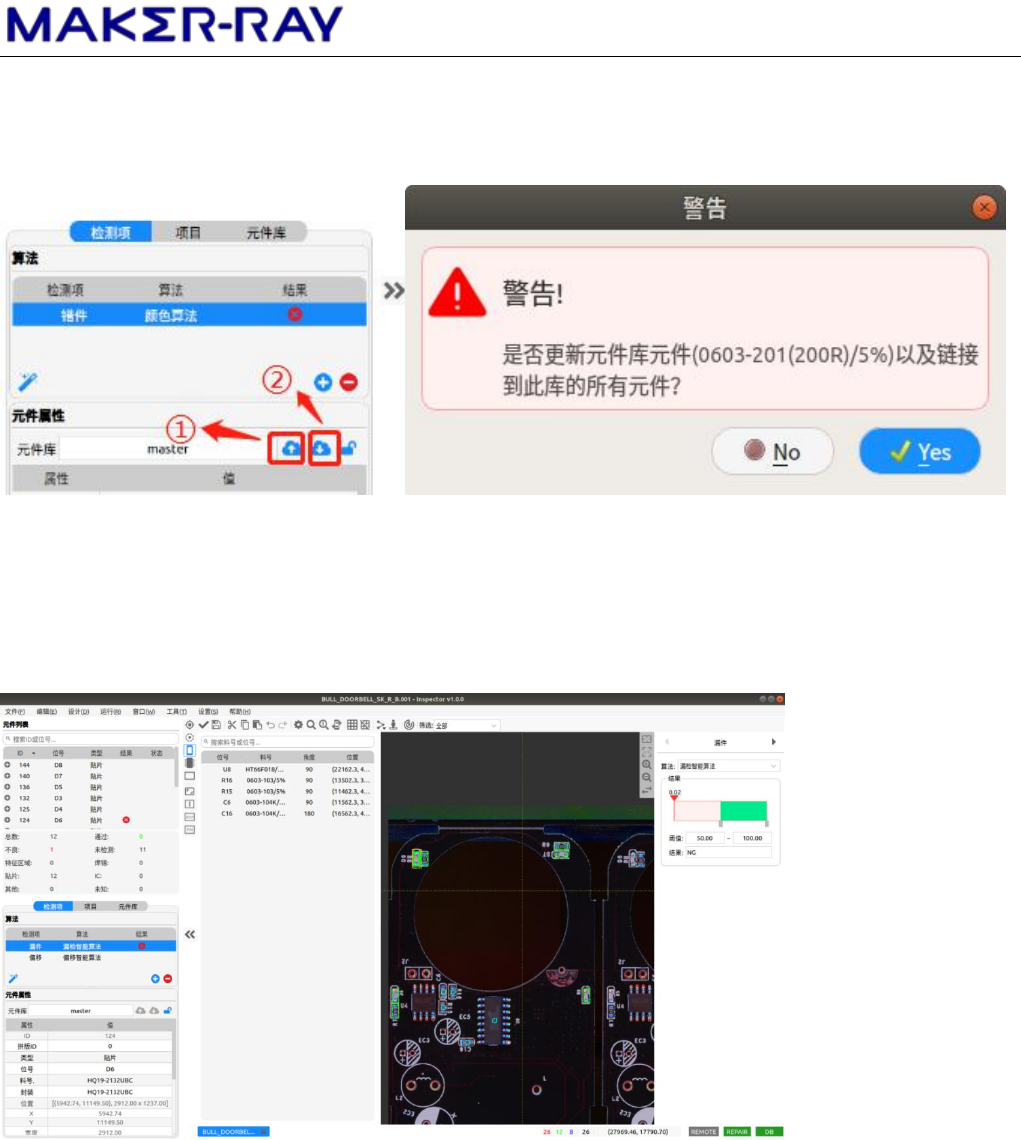

根据上图无标准元件列表中未编辑标准的元件，按元件物料名称进行编辑编辑，完
毕后可选择上传元件库。
每编辑完一种物料名称，点击①可将标准上传至元件库，上传提示 YES 同种物料的
其他位置自动更新标准（例：整版有 1000 个位置，100 种物料，编程只需编辑完 100
种物料即可）。

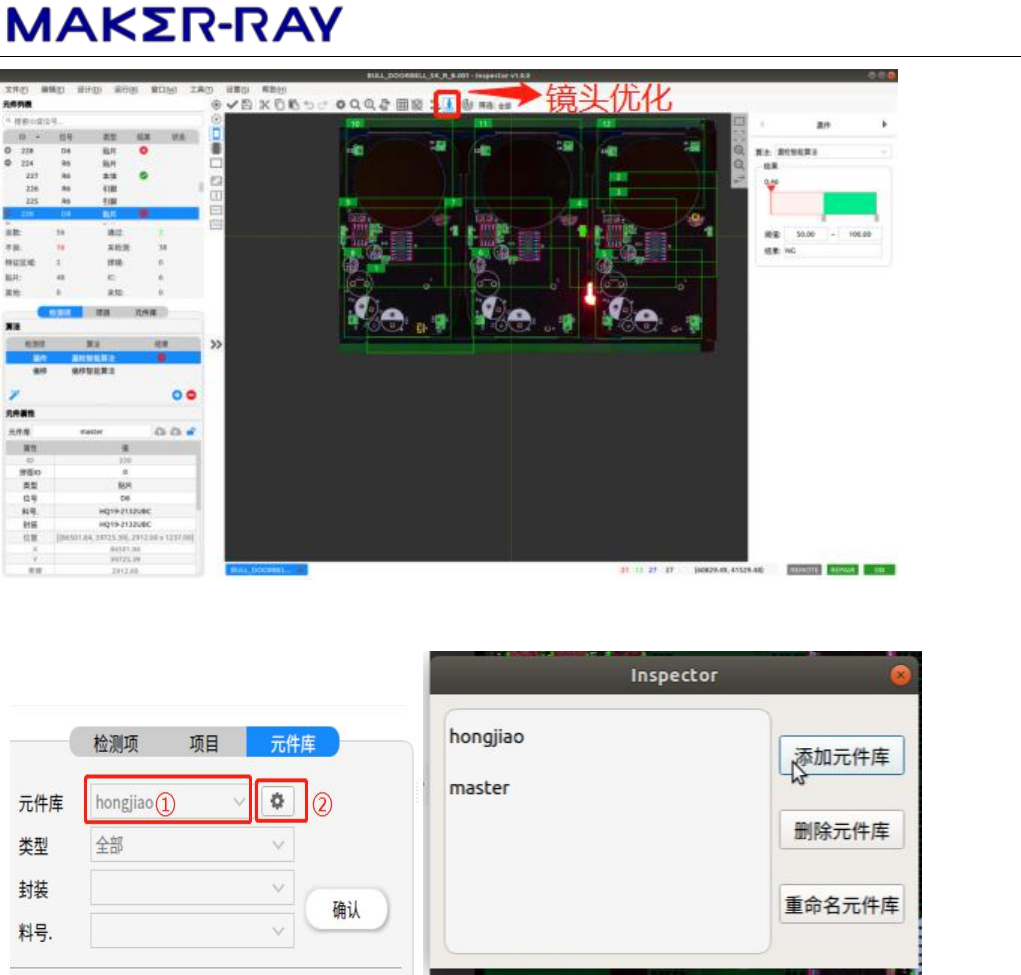

每编辑完一种物料，列表会减少对应的位置显示。全部元件编程完毕后，对 FOV 进
行优化，如下图。点击完成即可开始测试。
AIS400 操作手册 Rev:1.0
版权镭晨所有，本文档内容属商业机密。未经允许，任何组织或个人不得以任何形式复制和传播。
元件库
1. 元件库列表选项，可根据 PCB 工艺选择对应元件库。
2. 元件库设置，可对元件库进行编辑将锡膏工艺.红胶工艺分别增加在
库列表。
程序运行界面
