AIS400 操作手册 Rev:1.0
版权镭晨所有，本文档内容属商业机密。未经允许，任何组织或个人不得以任何形式复制和传播。
1. 测试结果及复判列表。
2. 版式镜头图
3. 单板不良位置详细列表。
4. 不良位置局部放大图。
5. 当前测试图与标准模板对比图。
6. 不良类型标记区。
7. ok/ng 确认区。
维修站设置
选项功能进入系统设置。
AIS400 操作手册 Rev:1.0
版权镭晨所有，本文档内容属商业机密。未经允许，任何组织或个人不得以任何形式复制和传播。

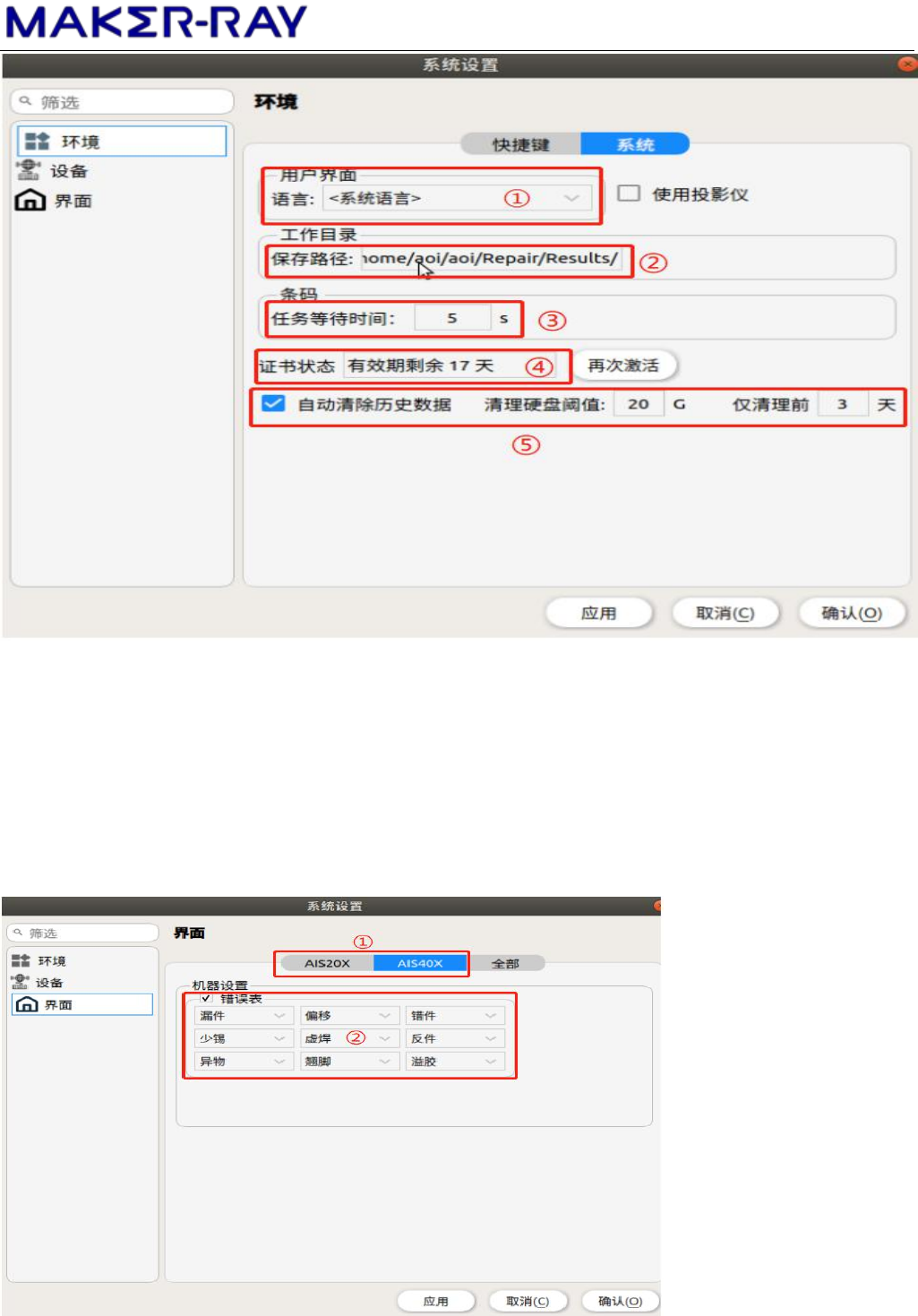

1.
语言设置，可选择中文
/
英文界面。
2.
测试记录保存路径文件夹位置。
3. 机器测试完毕发送数据至维修站等待时间。
4.
软件使用有效时间，过期将无法使用，需要重新激活。
5.
自动清理磁盘空间设置，可根据实际电脑配置进行设置。
1.
机器型号选择，根据设备型号选择对应机型。
AIS400 操作手册 Rev:1.0
版权镭晨所有，本文档内容属商业机密。未经允许，任何组织或个人不得以任何形式复制和传播。
2. 错误列表选项。可根据实际不良项目进行更改，更改完毕后需将软件重启方可生
效。

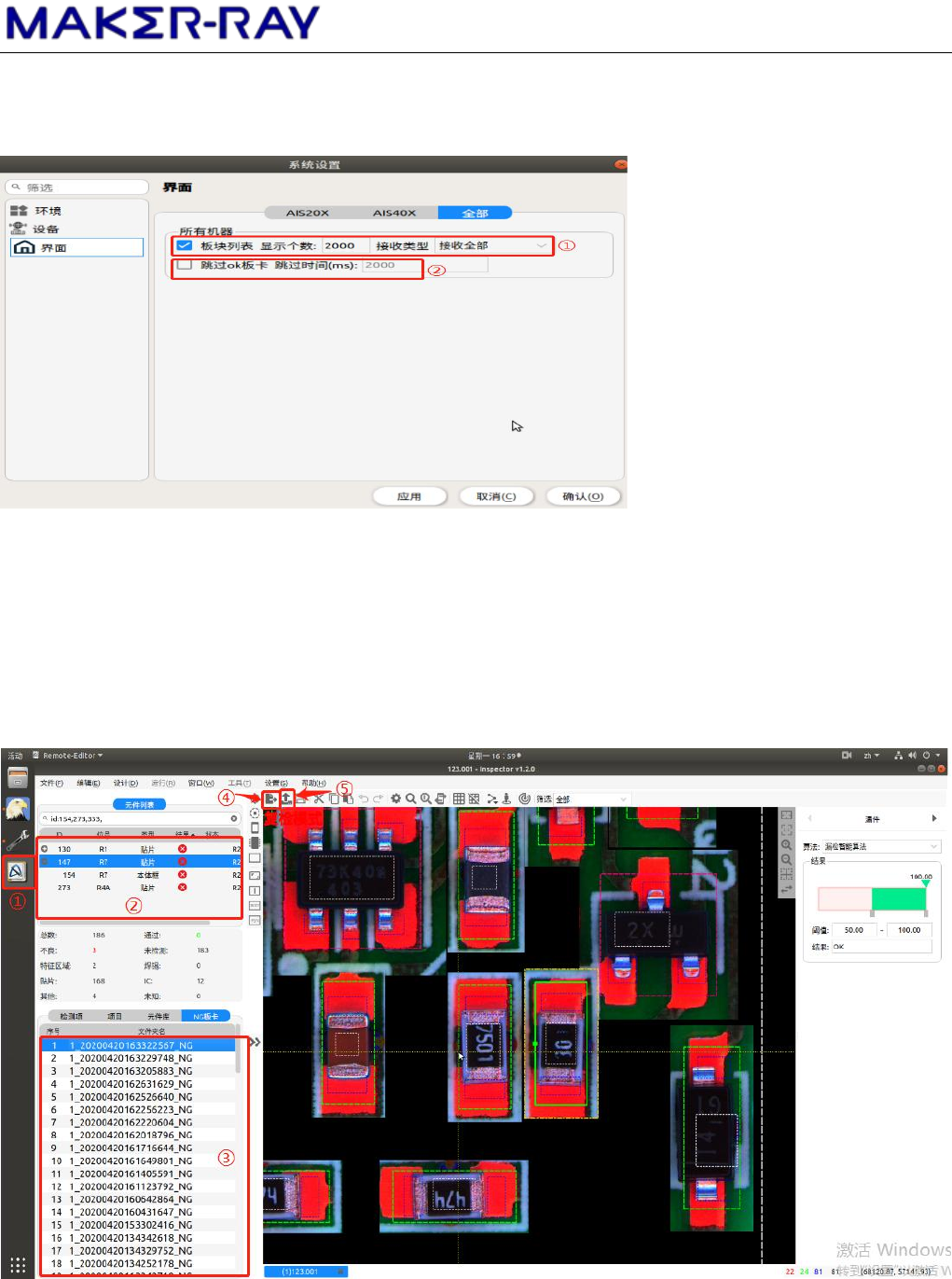

1. NG 复检界面显示最多板卡信息数量，接受类型默认为全部接收，可根据需要修改为只接受 PASS 或只接受
NG。
2. OK 板卡跳过设置。
离线调试
1.
离线调试工具，打开桌面离线调试工具图标（如上图）
2.
当前一片
PCB
不良详细列表，可对其每个不良点进行调试。
