AIS400 操作手册 Rev:1.0
版权镭晨所有，本文档内容属商业机密。未经允许，任何组织或个人不得以任何形式复制和传播。
智能算法也叫深度学习算法，又称卷积神经网络算法。

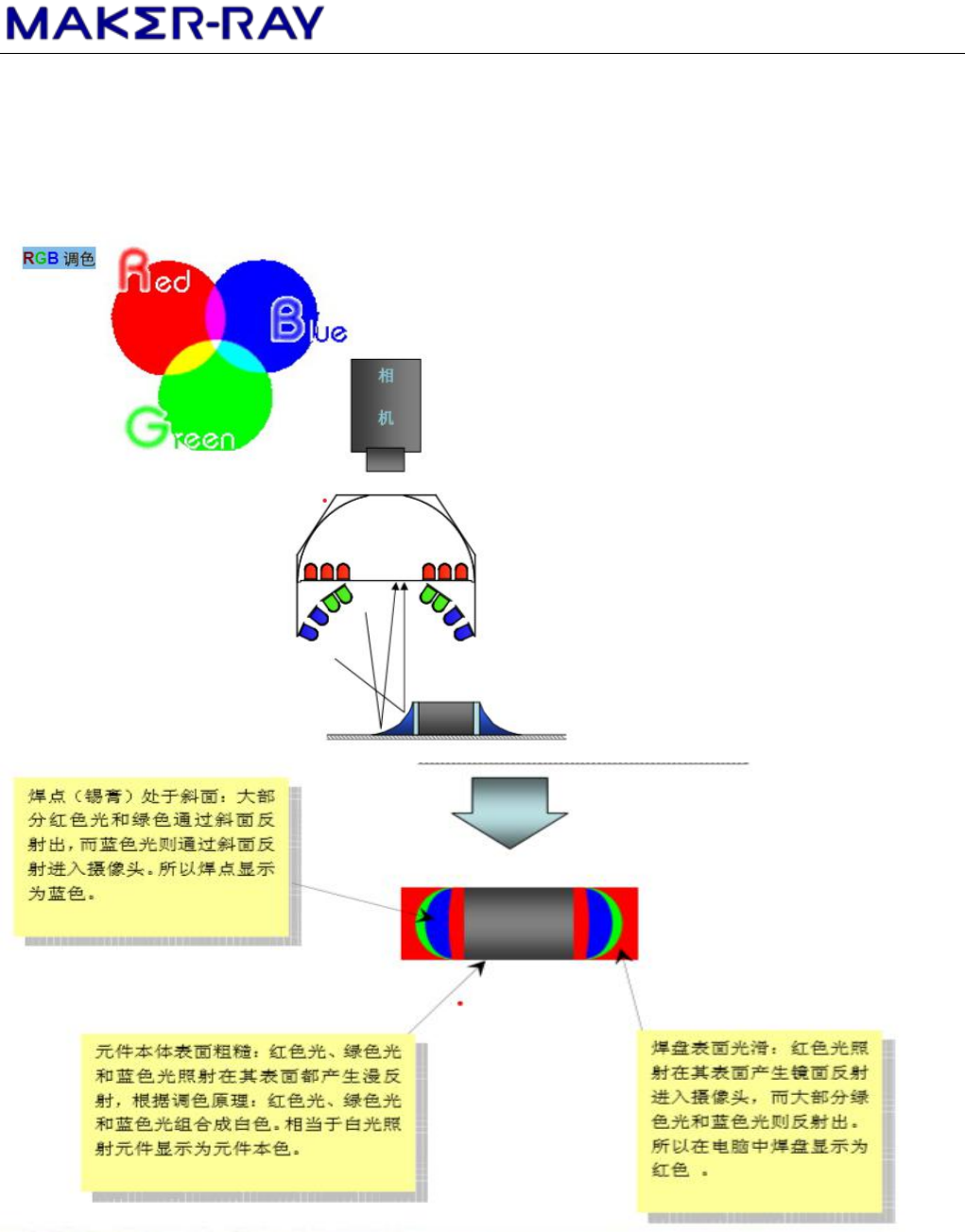

光学原理
AOI 光源由红、绿、蓝、三种 LED 组成 2D 光：蓝色与黄色（调色原理：红色与绿色组合成黄色， 蓝
色与黄色组合成白色）。运用光学原理：镜面反射、漫反射、斜面反射。如下图所示：
设备安装及维护
1.设备的安装。
2.调整设备水平。
设备移动到目的地后，可以将地脚放下，利用水平尺（工具）放置于平台，调整水平；减少机台
AIS400 操作手册 Rev:1.0
版权镭晨所有，本文档内容属商业机密。未经允许，任何组织或个人不得以任何形式复制和传播。
振动。 正确调整水平，可以令设备运行更顺畅，噪声更小，寿命更长。
调机器水平步骤如下：
a. 令机器四只地脚悬空，将设备移动到目的地。
b. 先调整机器的左右水平。
c. 接着调整机器前后水平：只需调前方的一只地脚即可，因为三点决定一面。
d. 将剩下悬空的地脚旋下并稍微多拧一下，将共 4 个地脚的固定螺母锁紧。
注意：三个地脚下地来调整水平会为快捷、有效。
3.设备的定期保养
为了令设备正常运作及延长设备的使用寿命，请执行如下的定期保养工作：
1. 当天工作结束后，关掉电脑和机器的电源，对机器台面上的灰尘用吸尘器吸干净及用白布擦干
净 设备外表的尘污。
注意：不要使用有机溶剂来擦洗机器表面，那样可能会损伤表面油漆。
警告：千万不能用风枪吹。风枪会把灰尘、碎屑吹入机器内，附在丝杆、导轨或镜头上，影 响机
器的正常运作。
1. 每 1 个月对丝杆和导轨进行保养，先用干净的白布清除陈油，然后用 10～11 号油画笔将油脂
均匀 的涂刷到丝杆及导轨的表面。
注意：润滑脂和润滑油一定要质量好的。否则会增加丝杆或导轨的表面摩擦，从而缩短丝杆 和导
轨的使用寿命，影响机器的准确定位等。
备注：电源电压要求是 220V 交流电，通常不能使用和 SMT 炉子相连的电源，因为炉子的电压会
随 温度经常变化，建议使用独立电源！设备上使用了开关电源，所以会产生感应电流约在 10-50V。
而当 我们设备外壳完好接地的情况下，才能正常使用。否则可能会在机器外壳上没有油漆的地方，
有“被 电”的感觉。所以我们设备是必须完好的接地至关重要
电源的接通
在接通电源前，请确认设备内没有异物；当电源接通后，请不要将手伸入设备里。本设备由工
控电脑 控制，由启动到进入正常测试状态需要一点时间。
操作顺序：
1. 确认上盖和下盖处于关闭状态，并且紧急开关没有被按下后，顺时针 90 度扭转机器右侧
上方的红色主 电源开关。设备的各部分的电源即可接通。
AIS400 操作手册 Rev:1.0
版权镭晨所有，本文档内容属商业机密。未经允许，任何组织或个人不得以任何形式复制和传播。
2. 确认设备后面的主电流断路器打在 ON 的状态机器与电脑将自动启动。

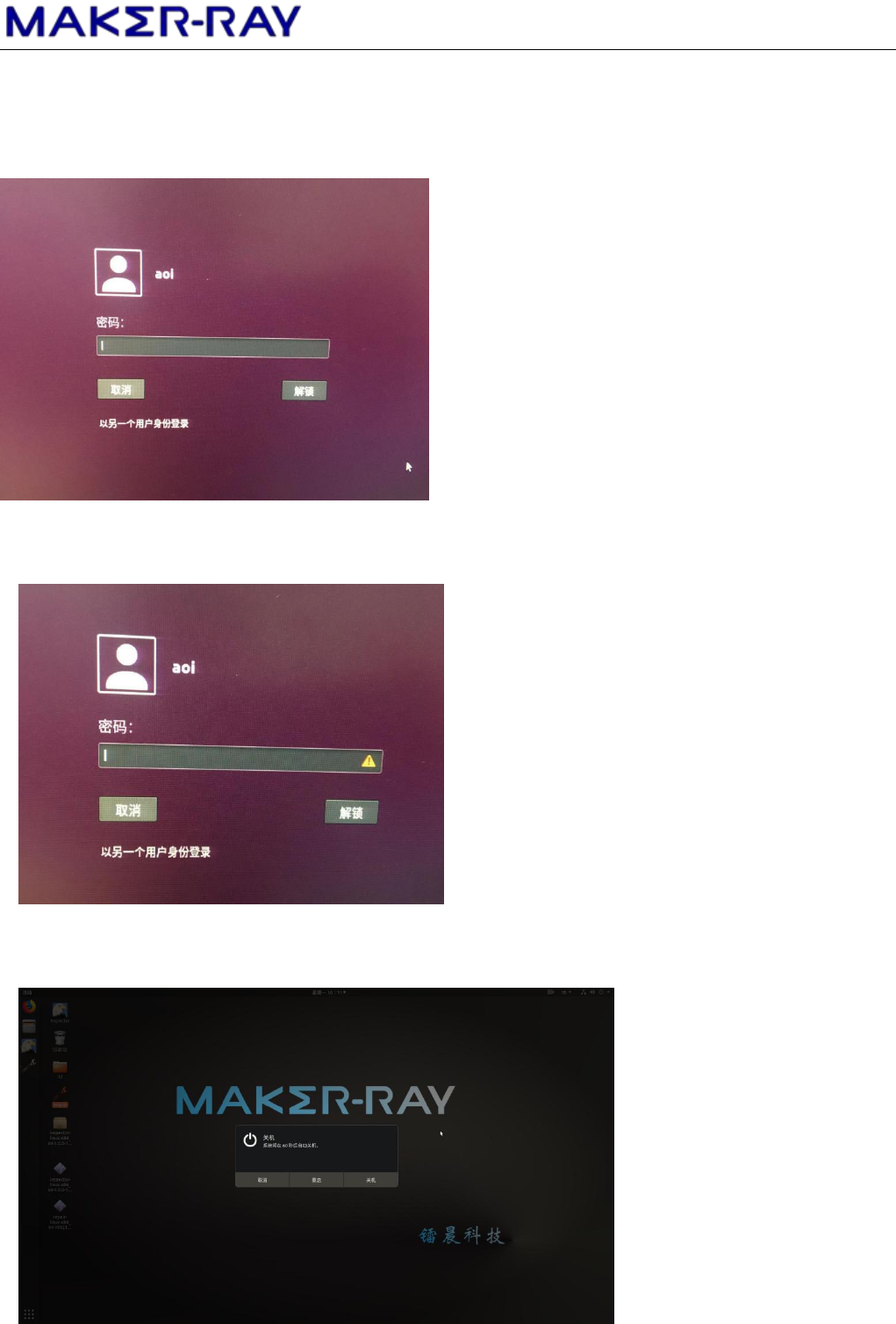

Ubuntu 系统简单操作
打开系统
2. 打开电源开关，自动进入登录界面如下：
2. 在密码框中输入密码，然后按 回车键（Enter） ，系统登录成功。输入密码时，需注意大小
写，大写锁定键打开时，密码框会有感叹号提示。
关闭系统
点击右上角最靠边的按钮，弹出菜单，点击关机即可自动关机，如下图：
