RL132 （ NM -EJR5A,EJR6A ） 全 体 図 UNIT LAYOUT ［前面－ 4 FRONT VIEW -4 ］ インタロックボード : PNF0 AR-AA INSE RTOR ILK CONTROL BOARD 16 リング I / O 負荷基板 : PNF0 AA-DA RING I/ O LOAD BOARD 21 FZN7204A075B00-4 A C サーボドライバ : MFDDTA390N21 A C…
RL132
（
NM-EJR5A,EJR6A
）
全体図
UNIT
LAYOUT

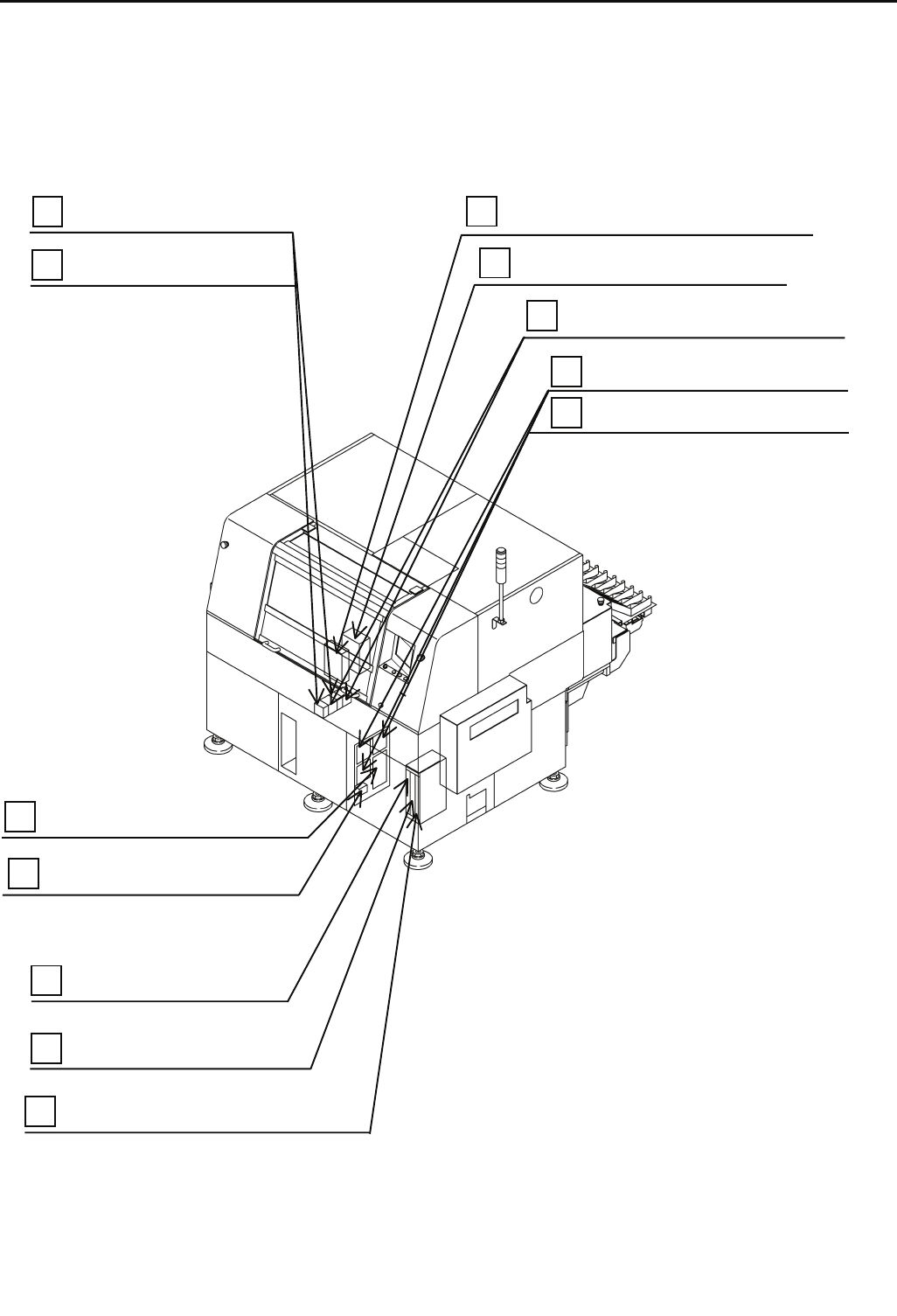

［前面－
3 FRONT VIEW-3
］
FZN7204A075B00-3
DC
電源
: ZWS240PAF-24/T
POWER SUPPLY
24
リレー
: G7T-1112S DC24V
RELAY
7
ソケット
: P7TF-05
SOCKET
8
リレー
: G7T-1112S DC24V
RELAY
7
ソケット
: P7TF-05
SOCKET
8
停電検出ボード
: PNF0AN-AA
POWER FAILURE DETECTOR SUB BOARD
15
リレー
: G7SA-3A1B
RELAY
7
ソケット
: P7SA-10F-ND
SOCKET
8
パルスモータドライバ
: PM-UDSB1S04-22
PULSE MOTOR DRIVER
23
パルスコントローラ
: PMC0AA-AA
PULSE MOTOR BOARD
22
RL132
（
NM-EJR5A,EJR6A
）
全体図
UNIT
LAYOUT

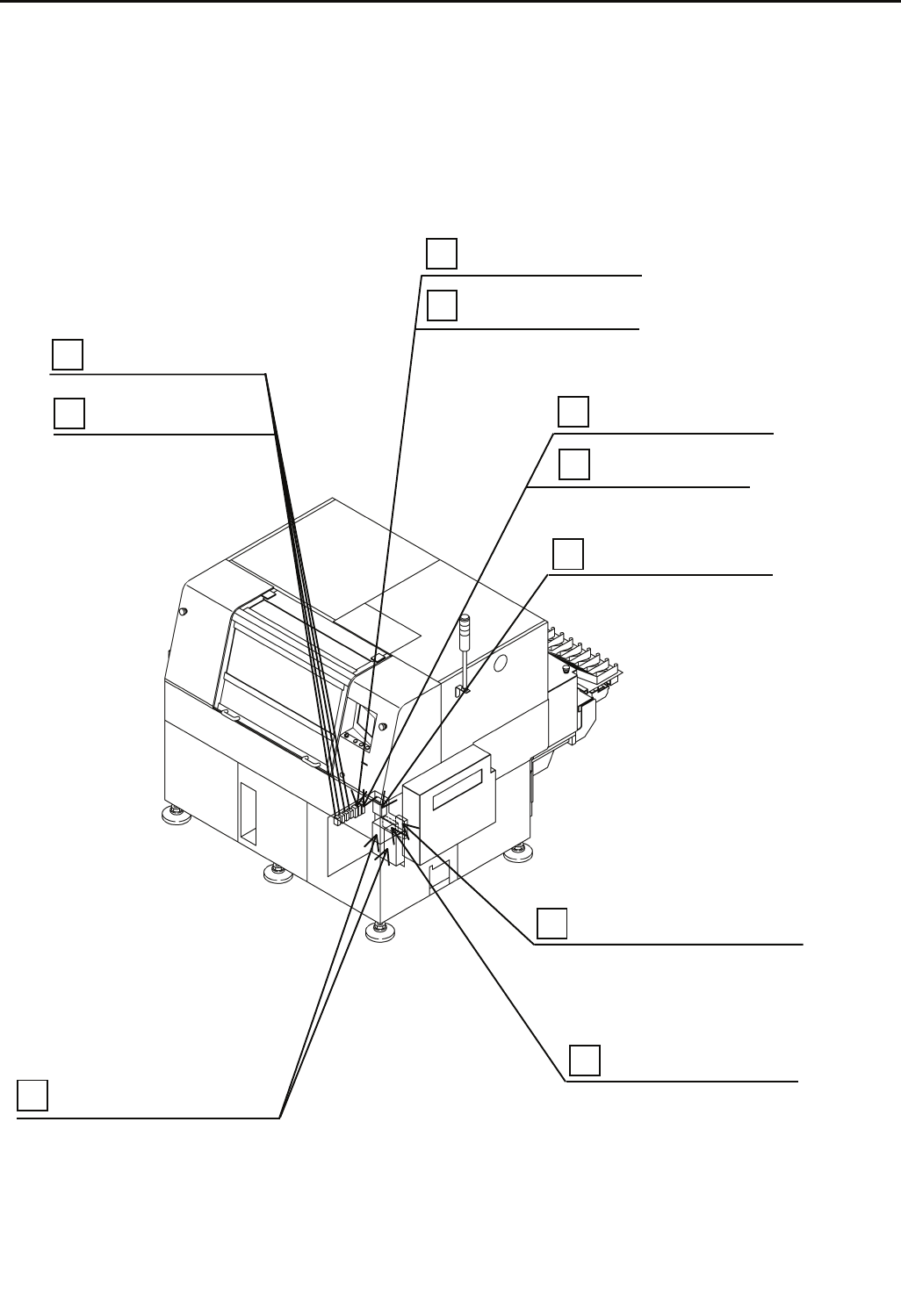

［前面－
4 FRONT VIEW-4
］
インタロックボード
: PNF0AR-AA
INSERTOR ILK CONTROL BOARD
16
リング
I / O
負荷基板
: PNF0AA-DA
RING I/O LOAD BOARD
21
FZN7204A075B00-4
A
C
サーボドライバ
: MFDDTA390N21
A
C SERVO MOTOR DRIVER
2
CPU
ボード
: NBC-JC155X-D7
PCB COM
12
認識
: PPRCAC-AA
CAMERA I/F BOARD
13
NC / IO : PNFCAA-AA
A
XIS AND I/O CONTROL BOARD
14
セーフティーリレー
: G9SC-040-T008D
SAFETY RELAY
10
A
C
サーボドライバ
: MCDDT3520N21
A
C SERVO MOTOR DRIVER
2
電磁接触器
: SD-Q19DC24V
ELECTROMAGNETIC CONTACTOR
5
リレー
: G7SA-3A1B
RELAY
7
ソケット
: P7SA-10F-ND
SOCKET
8
ヒューズ
: 02153.15MXP
FUSE
25
RL132
（
NM-EJR5A,EJR6A
）
全体図
UNIT
LAYOUT

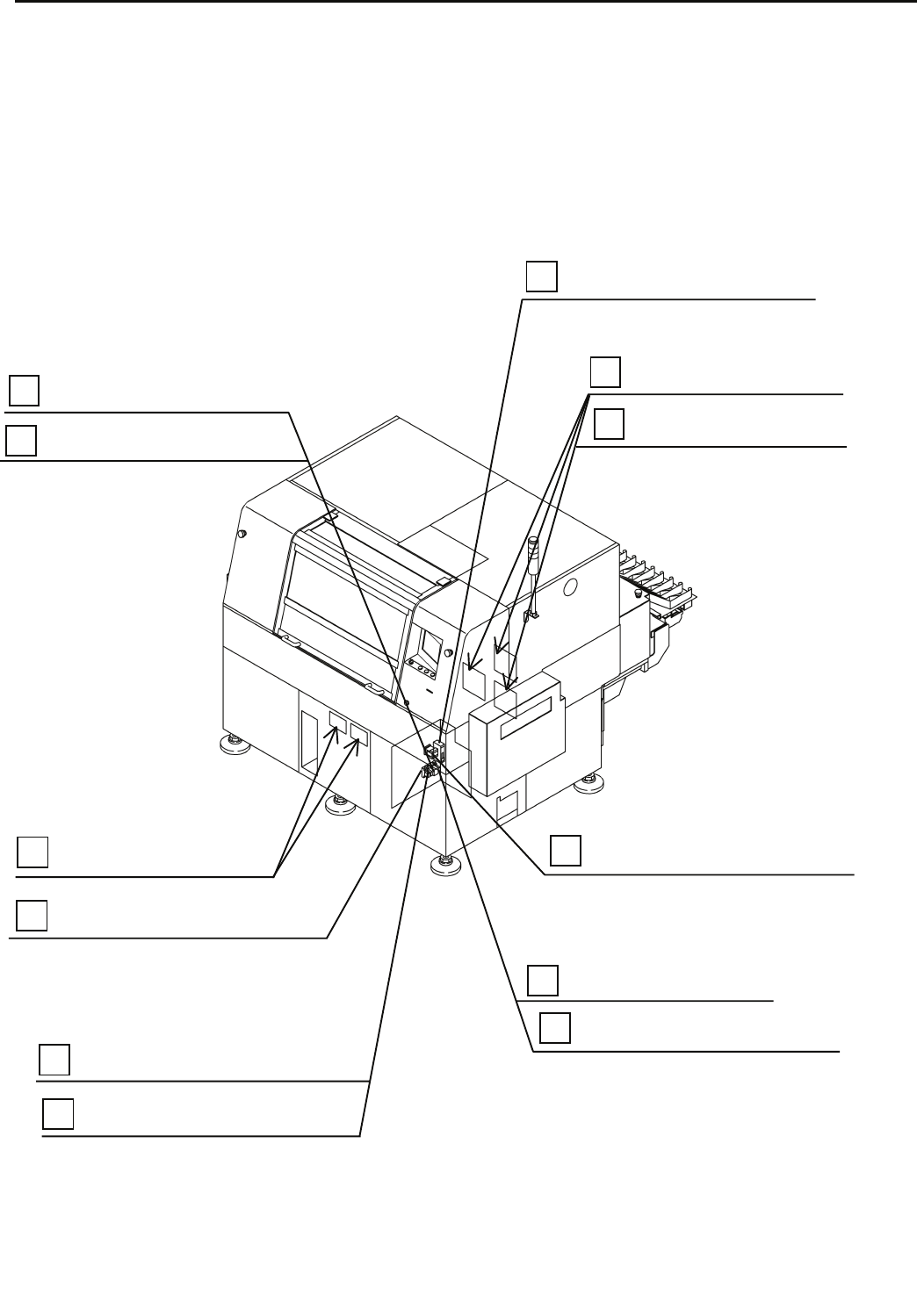

［前面－
5 FRONT VIEW-5
］
電磁接触器
: SD-Q11 DC24V
ELECTROMAGNETIC CONTACTOR
5
リレー
: G3R-OA202SZN-UTU
RELAY
7
7
リレー
: G3R-OA202SLN-UTU
RELAY
FZN7204A075B00-5
ソケット
: P2RF-05-E
SOCKET
8
ソケット
: P2RF-05-E
SOCKET
8
リング
I / O
負荷基板
: PNF0AA-DA
RING I/O LOAD BOARD
21
ヒューズ
: 02153.15MXP
FUSE
25
ヒューズ
: 218005XP
FUSE
25
挿入検出基板
INSERTION DETECTION BOARD
4
サーキットプロテクタ
: CP30-BA 2P 1-SD 1A
CIRCUIT PROTECTOR
27
カバー
: TCL-CP2
COVER
28
メディアコンバータ
: RP-COM (FIT) H
MEDIA CONVERTOR
18
