界面中的 JET 此按键为出胶按键 界面中的 GO 若做 过 偏差 标定， 可直 接点击 【 GO 】 按钮， 快速 运 动到 当前步 骤的 历史 记录 位置 ， 在进行微调。 胶阀停留高度 点击 GO 按键， 胶阀离标定位置的相对高 度。 胶阀参数设置 可以通过 RS232 与压电阀通讯，实现设 置压电阀的相关参数。 此处可以用于调 试喷射阀喷射次 数，与手动出 胶的时间。
图 2(1) 对完 Z 轴后 图 2(2) 对 X 轴时
当针头向 X-方向倾斜时，对完 Z 轴后，A 点针尖刚好位于激光束处图 2(1)，此时下移 0.5mm 后
开始对 X 轴图 2(1)，此时实际是在对针头与激光束的交点 O，而 0B 距离为 0.5mm，如果针头朝 X-
方向倾斜 45°，则 AB 距离为 0.5mm，最终自动对针后，X-方向上就会产生 0.5mm 的误差，针头朝
X+方向和 Y 轴方向倾斜也会在对应方向产生误差。
因此针头与 XOY 平面垂直度越高，X、Y 方向上自动对针的精度越高。
② 对针仪安装精度
自动对针时，使用 Y 轴方向上的激光束对针，如果 Y 轴方向的激光束与 XOY 平面不平行（即 C
点比 D 点高），当在预定位 A 点处对针时，针头是在 OD 段扫描，将针头朝 Y+方向掰弯，在不修改对
针预定位的情况下，再次对针，此时针头 会在 OC
段扫描，OC 段比 OD 段的 Z 轴方向高，因此对针后 Z 轴会产生误差，高于原位置；如果对针仪的激
光束 CD 与 Y 轴方向不平行，或 EF 与 X 轴方向不平行，对针后同样会在 X、Y 方向上产生误差。
图示

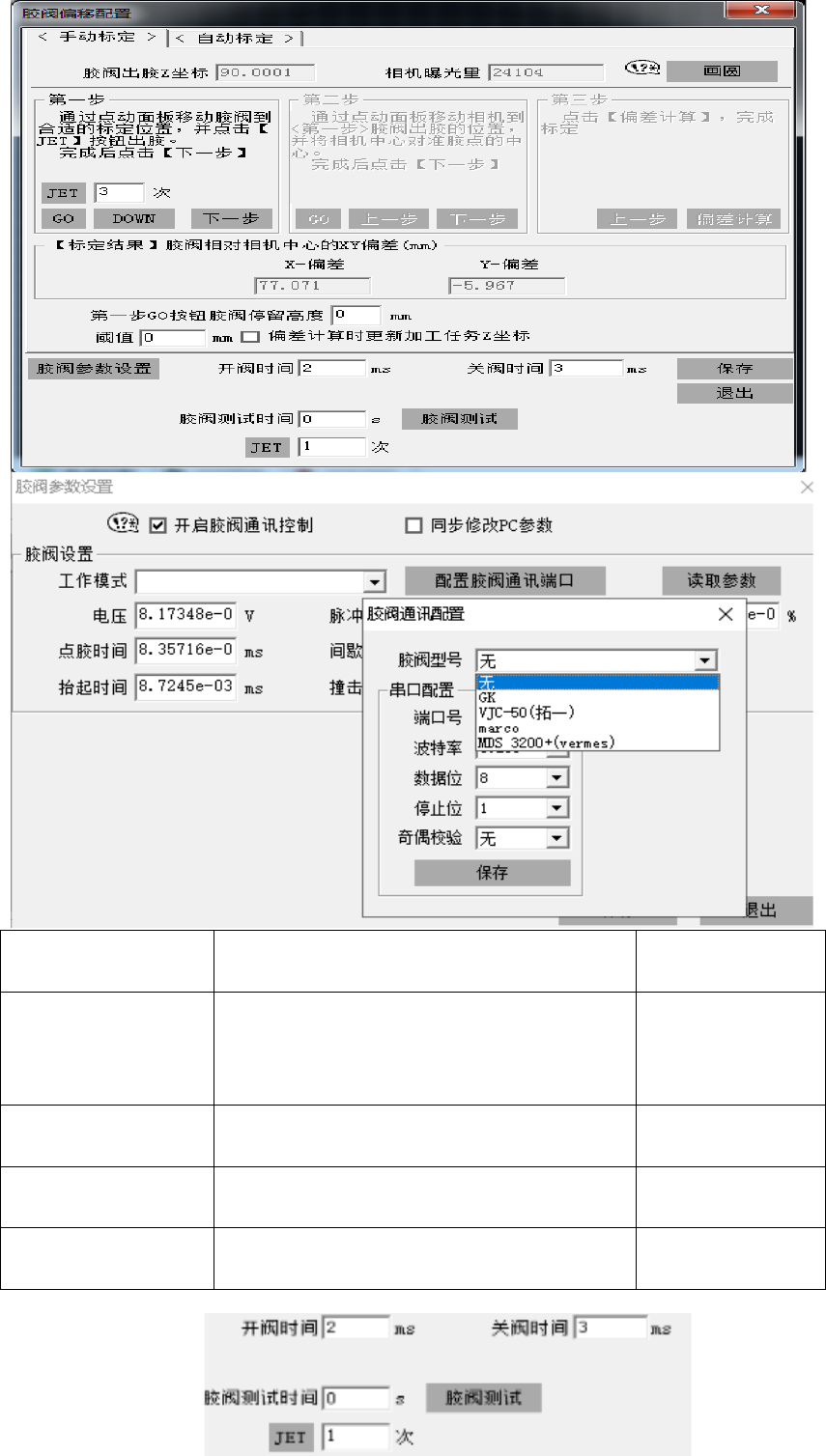

3.3.9 喷射阀偏移配置
喷射阀偏移配置，是指校正相机与喷射阀喷嘴的相对位置。在喷嘴位置发生改变、相机位置发
生 改 变 时 ， 请 一 定 执 行 此 操 作 。 此 处 操 作 流 程 ， 请 见 软 件 上 操 作 界 面 说 明 。
界面中的 JET
此按键为出胶按键
界面中的 GO
若做过偏差标定，可直接点击【GO】按钮，
快速运动到当前步骤的历史记录位置，
在进行微调。
胶阀停留高度
点击 GO 按键，胶阀离标定位置的相对高
度。
胶阀参数设置
可以通过 RS232 与压电阀通讯，实现设
置压电阀的相关参数。
此处可以用于调试喷射阀喷射次数，与手动出胶的时间。
3.4.1 喷射阀清洗配置
清洗功能，主要应用于清理喷嘴残胶的应用场景。开启清洗功能需要硬件支持：带真空吸的料
杯。真空吸控制端口在【IO 配置】中配置。清洗动作流程可在清洗功能界面中任意配置。
系统开放清洗位置、出胶位置、浸泡位置、擦拭位置出来供操作者选择对应功能。
清洗功能
第一步，请设置清洗位置，将喷嘴/针头，点动移至清洗孔正上方位置，点击 POS 按钮，软件上
自动记录当前位置为对针位置。点击 GO 按钮，喷嘴自动定位到上一次记录位置处。同理可设置出
胶、浸泡、擦拭位置。
第二步，在该界面的左下角选择清洗程序配置，编辑清洗步骤及工艺。
第三步，在清洗工艺栏中，设置清洗过程中吹气时间、吹气结束后出胶时间、出胶后延时、每
加工 N 次后执行清洗。若某动作设置为 0，则不执行该动作流程。
第四步，点击【清洗测试】或软件菜单栏中的清洗按钮 ，软件自动执行清洗操作。
