3.4.1 喷射阀清洗配置
清洗功能，主要应用于清理喷嘴残胶的应用场景。开启清洗功能需要硬件支持：带真空吸的料
杯。真空吸控制端口在【IO 配置】中配置。清洗动作流程可在清洗功能界面中任意配置。
系统开放清洗位置、出胶位置、浸泡位置、擦拭位置出来供操作者选择对应功能。

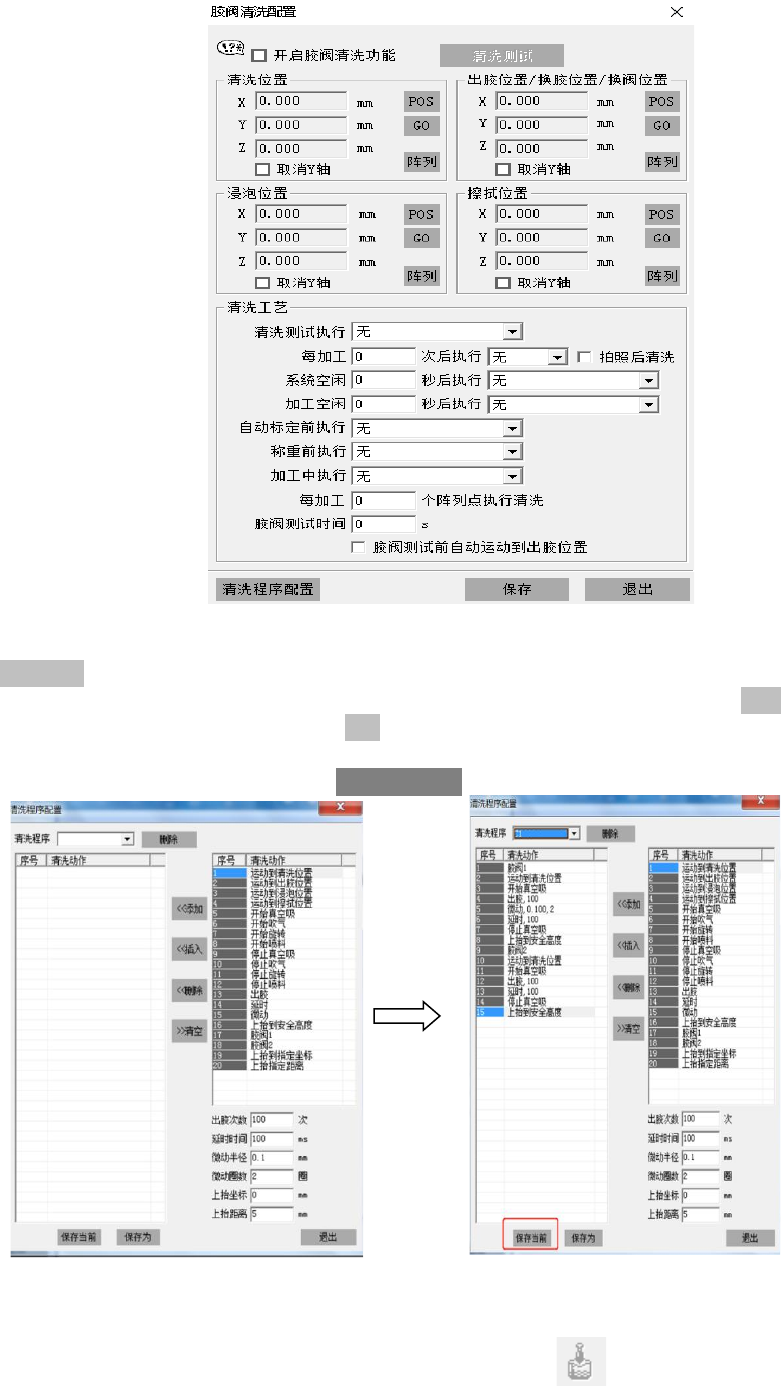

清洗功能
第一步，请设置清洗位置，将喷嘴/针头，点动移至清洗孔正上方位置，点击 POS 按钮，软件上
自动记录当前位置为对针位置。点击 GO 按钮，喷嘴自动定位到上一次记录位置处。同理可设置出
胶、浸泡、擦拭位置。
第二步，在该界面的左下角选择清洗程序配置，编辑清洗步骤及工艺。
第三步，在清洗工艺栏中，设置清洗过程中吹气时间、吹气结束后出胶时间、出胶后延时、每
加工 N 次后执行清洗。若某动作设置为 0，则不执行该动作流程。
第四步，点击【清洗测试】或软件菜单栏中的清洗按钮 ，软件自动执行清洗操作。
清胶位置
在清洗界面，可设置清胶位置。该功能主要应用于喷嘴需要持续、长时间喷胶的应用场景，系
统只提供运行至清胶位置的动作，清胶动作请点击 IO 测试栏中的 OUT1/OU2 出胶。
3.4.2 激光测高器配置
激光测高功能：主要通过测量产品涂胶表面到激光头之间的高度差 h1，针头到涂胶表面的高度
差（该功能主要用于针头点胶的功能上，且需要硬件支持），可实现加工过程中测高自动调整喷射阀
加工高度。
操作界面如下图所示：

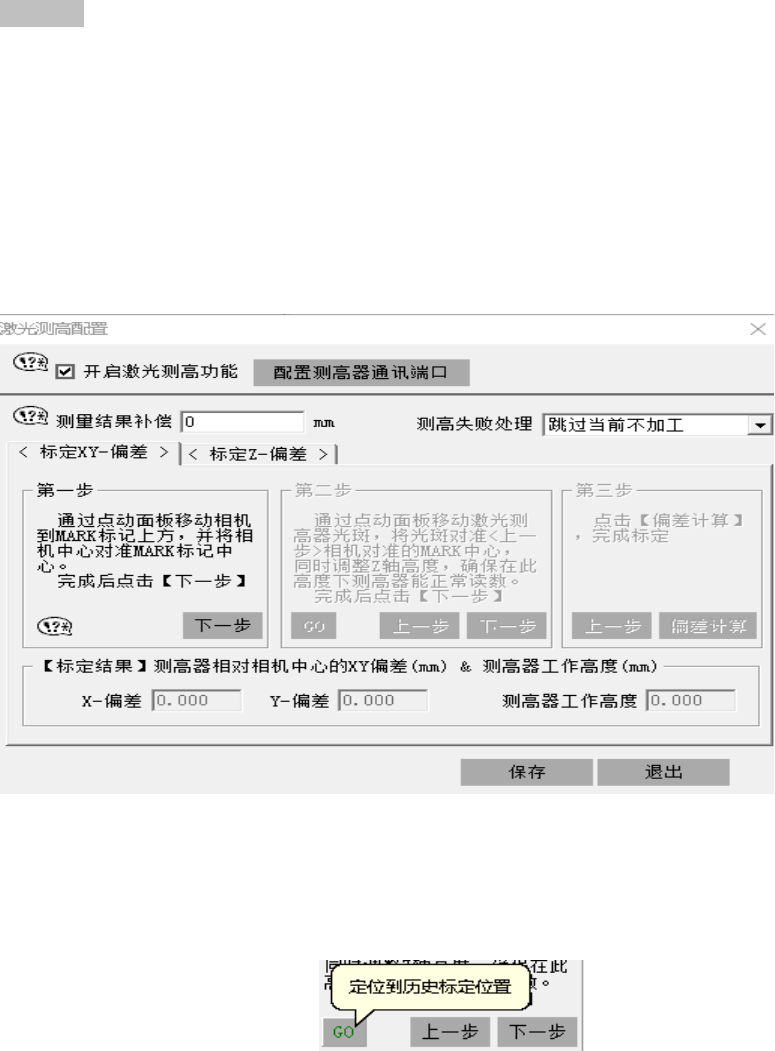

标定 XY-偏差
请仔细阅读软件界面提示信息，并按提示信息操作。
第一步，将相机移动到 MARK 标记上方，并将相机中心对准 MARK 标记，点击【下一步】；
第二步，将激光光斑对准 MARK 标记中心，同时调整 Z 轴高度，确保此高度下测高器能正常读数（该
高度定义为正常测量时的测高仪高度），点击【下一步】；
界面中的 GO，代表上一次设置的定位偏差值。若做过偏差标定，可直接点击【GO】按钮，在进行
微调。
第三步，直接点击【偏差计算】，系统会将 XY 与激光头的偏差距离计算出来，并显示在软件 X、Y
偏差上。
标定 Z-偏差
仅当使用测高仪测量每个/部分元素 Z 轴高度，并将该 Z 轴高度补偿到喷嘴/针头上时，才配置该
功能。
第一步，在激光头工作高度下，找一个测量基准面。将针头/喷嘴移动到基准面上，约离基准面
0.5-1mm，在移动 X/Y 轴保证测激光光斑在此基准面上。然后点击【下一步】；
第二步，点击【偏差计算】。软件自动在该 Z 轴高度下测量此时传感器读数，并显示在软件下方。
3.4.3 电子天平配置
电子天平功能：在天平标定界面计算单位时间内，喷射阀喷射胶水重量。根据设置的实际出胶
量，可得出胶水实际出胶时间。

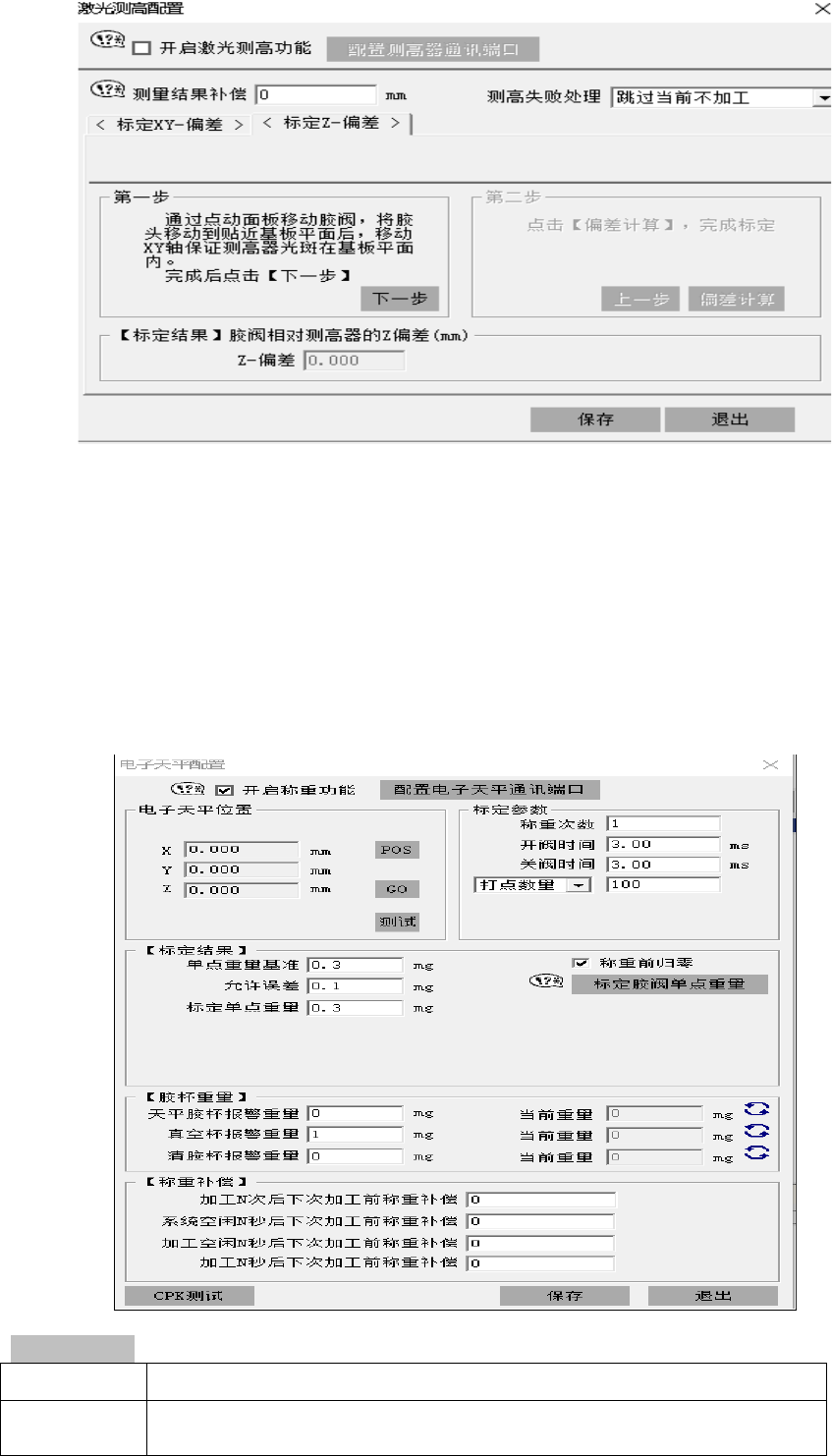

天平标定参数
电子天平位置
标定胶重时，胶阀出胶的位置。POS 为记录位置。
标定参数
1、设置喷射阀的开阀与关阀时间
2、设置称重次数以及选择出胶模式（打点模式与出胶时间模式。
