3.4.6 轨道模式配置
高速点胶软件提供开启轨道、关闭轨道模式；开启轨道模式下，提供在线式和离线式两种操作模式。
如下图所示：
开启轨道
关闭轨道
在线式
离线式
左进右出
右进左出
右进左出
左进左出
右进右出
左进右出
轨道工位，可选择预加热工位、点胶工位、后加热工位。

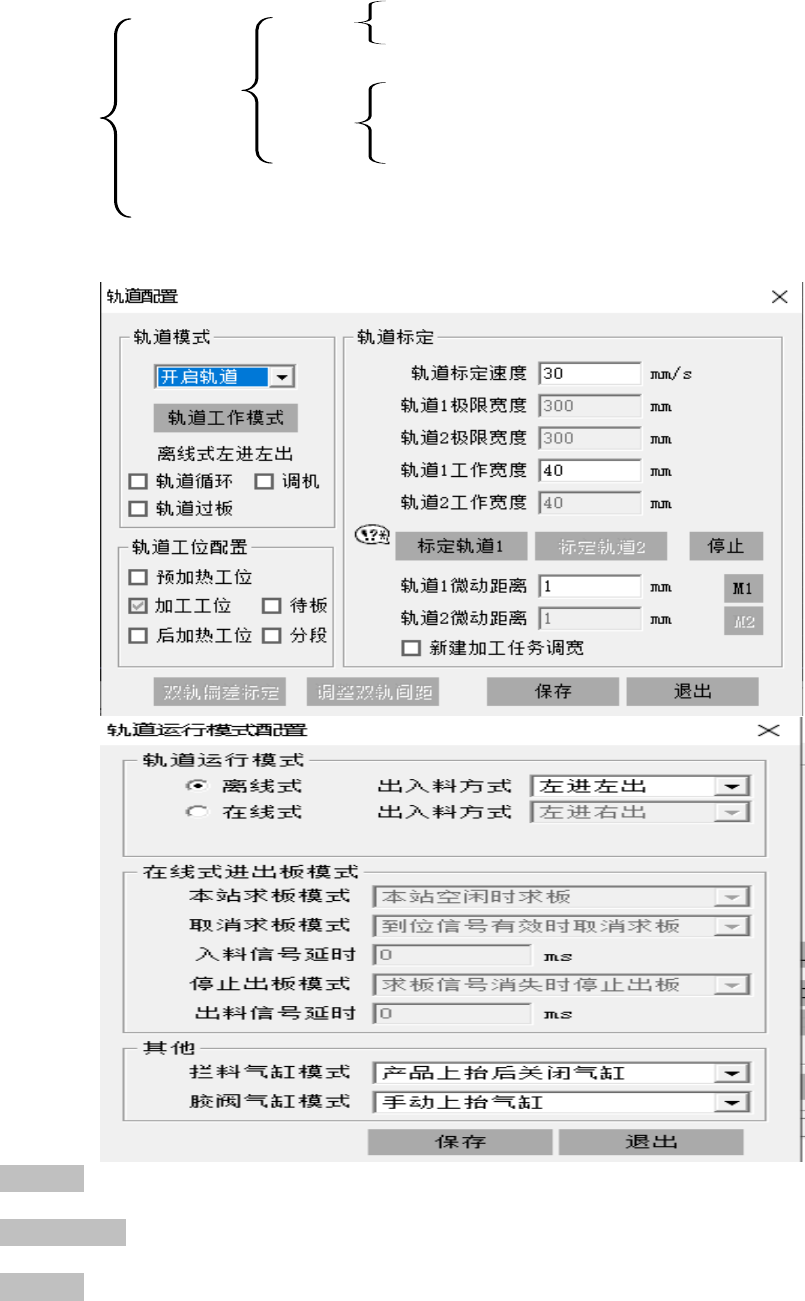

轨道配置界面如图所示：
轨道模式
轨道模式区域，选择是否开启轨道，并选择轨道工作模式。
轨道工位配置
在该区域，选择轨道工位的配置。
轨道标定
轨道标定的流程示意图：
轨道正限位
轨道负限位
轨道1
调
宽
轨道
1工
作宽
度L1
轨
道
1
调
宽
行
程
L
标定流程
示意图
负限位
正限位
L-L1
轨道示意图
操作步骤: A、在轴配置界面设置轨道调宽行程为 L，在轨道配置界面设置轨道工作宽度为 L1；
B、正对机台：在轴配置界面，确定轨道远离人的方向为正方向、靠近人的方向为负方向;
C、点击标定轨道按钮，轨道首先往正方向运动，碰到正限位后，反向运行 L-L1 的距离后，
停在当前位置，即为设置的轨道工作宽度，标定完成。
4.1.1 工艺配置
4.1.2 复位配置
复位速度
分别对应下图中蓝色（一次复位）各个轴的速度。
二次复位速度
对应下图中橙色（二次复位/减速复位）各个轴的速度。
二次复位回退距离
从限位开关到二次复位点的距离，对应下图橙色箭头的距离。
零点位置
从限位开关到 0 点位置的距离，对应下图蓝色箭头的距离
复位方向
设置各轴复位时的正负方向。
复位顺序
置各轴复位时的优先级顺序，设置 1 为先复位 2 为次复位，以此类推。
复位完成停靠位置
复位完成后 X/Y/Z 轴停靠的位置。此位置也为安全位置。
4.1.3 点动配置
