5 工具 5.1.1 轨道信号检测 1 、轨道信号 检测主要，用 于检查加工轨道 各个传感器以及 气缸是否有效 。 2 、当轨道出 现异常时，可 以把产品放入轨 道，点此界面的 开始检测按钮 。软件会自动运 行 轨道进行检测。 （红色指示 为异常，绿色指 示为正常） 5.1.2 状态监控
打点数量
孤立点出胶的数量。
次
飞行点胶提前开
胶距离
在飞行点胶时，起点提前或者滞后开胶距离。（数提前开胶，负数为
滞后开胶）
mm
开胶补偿
正数为提前开胶距离，负数为延后开胶距离。
mm
关胶补偿
正数为延后关胶距离，负数为提前关胶距离。
mm
出胶后延时
喷阀出胶后停顿的时间。
ms
挤胶速度
伺服电机推压胶水的速度。
mm/s
回吸速度
挤胶伺服电机回退运动的速度。
mm/s
拉丝速度
当任务加工结束时，Z 轴避免彻底拉断胶丝，缓慢上抬的速度。
mm/s
拉丝高度
当任务加工结束时，为避免 Z 轴上移过快造成胶头残留胶水被拉扯
过长，Z 轴缓慢上移的一段指定高度。
mm
斜拉高度
当任务加工结束，Z 轴斜向上拉的一段指定高度
mm
斜拉长度
当任务加工结束，Z 轴斜向上拉的一段指定长度
mm
斜拉模式

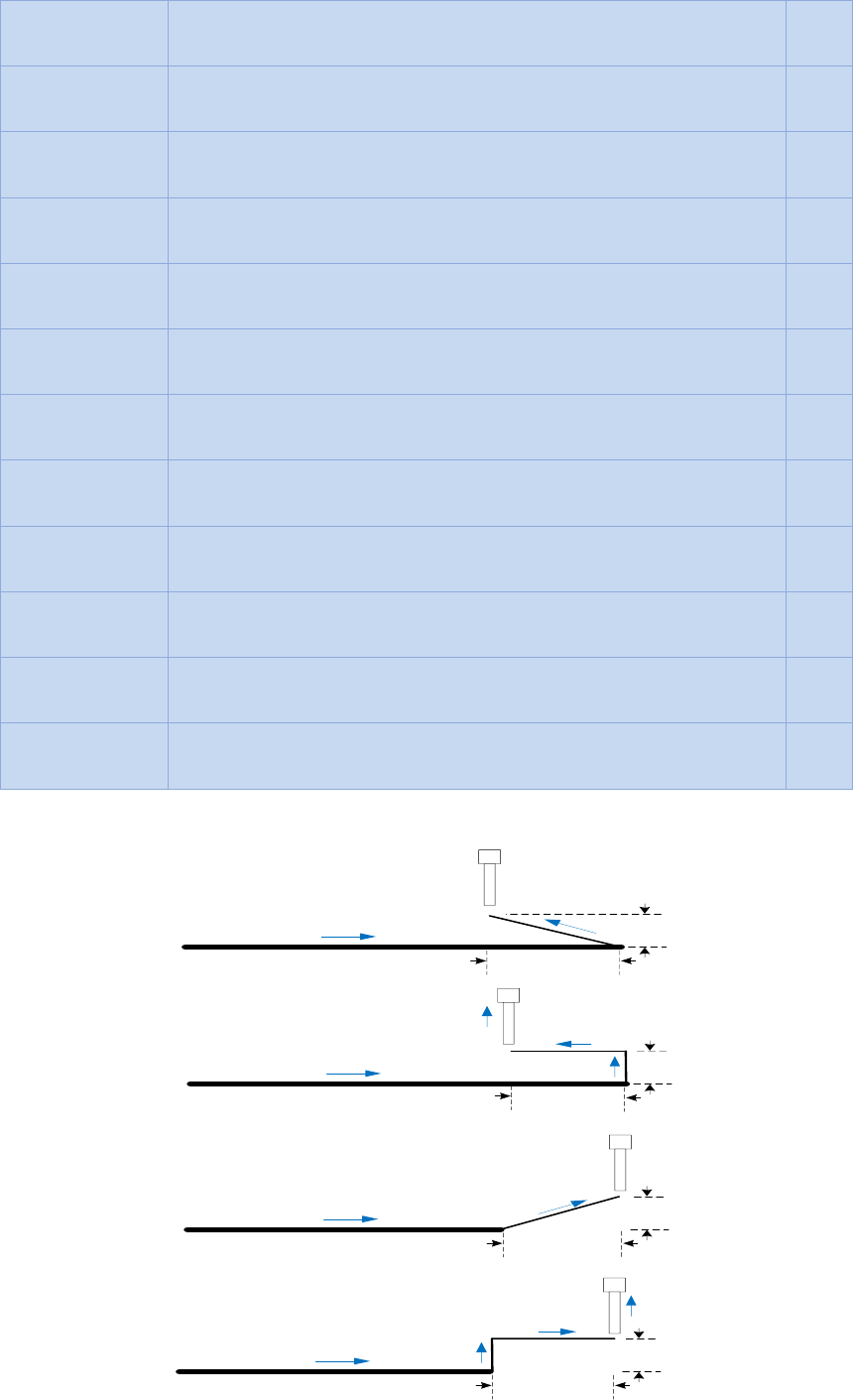

斜拉向后、方型回拉、斜拉向前、方形前拉。（如下图）
1
2
1.斜拉向后
斜拉长度
斜拉高度
1
2
2.方形回拉
斜拉长度
斜拉高度
3
4
1
2
3.斜拉向前
斜拉长度
斜拉高度
1
2
4.方形前拉
斜拉长度
斜拉高度
3
4
5 工具
5.1.1 轨道信号检测

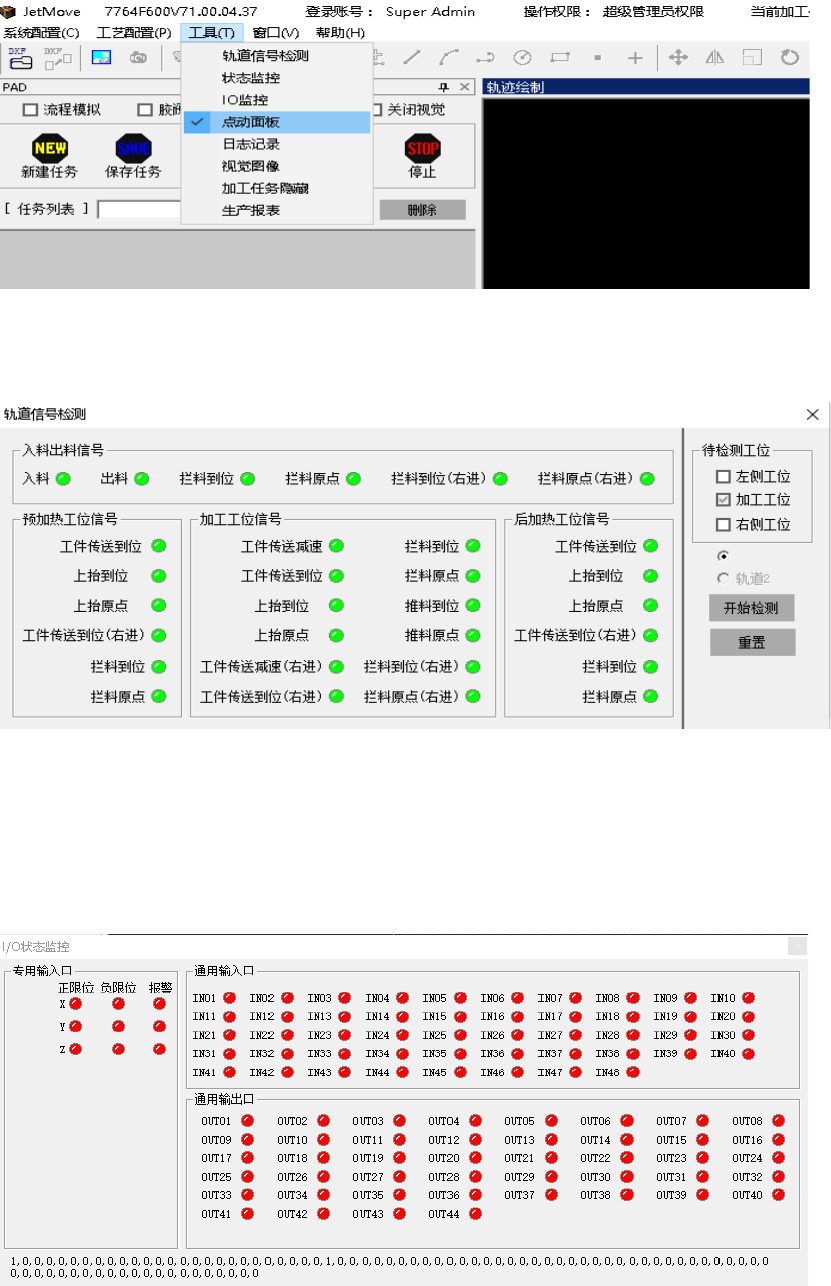

1、轨道信号检测主要，用于检查加工轨道各个传感器以及气缸是否有效。
2、当轨道出现异常时，可以把产品放入轨道，点此界面的开始检测按钮。软件会自动运行
轨道进行检测。（红色指示为异常，绿色指示为正常）
5.1.2 状态监控
1、状态监控是用于测试设备限位感应器、伺服报警以及物理 IO 口信号。
2、【通用输入口】如当控制卡物理端口 IN1 有信号输入，软件界面上 IN1 的红色指示会变
成绿色指示灯。
3、【通用输出】鼠标左键点击软件 OUT1，指示灯由红变率。同时控制卡的物理端口 OUT1
输出有效。
5.1.3 I/O 监控
1、【I/O 监控】如在 IO 功能配置了相应的功能，I/O 监控界面相对的功能会以绿色/红色显
示（信号有效时绿色，无效时红色）。未配置则为灰色。
2、配置了相应功能，也可再此监控输入信号的状态。
5.1.4 日志记录
