1 驱动安装及安装设置
1.1 软件安装
A、获取 JETMOVE 安装包： ，双击该安装 EXE 安装文
件，根据提示进行安装即可。
B、 安装完成后，可在桌面上找到相机 IP 设置图标： ，相
机成像设置图标： ，软件应用图标： 。
1.2 设置
A、进入连接相机的网络连接中心 ，设置其 IP 地址为：192.168.1.XX
（11），子网掩码为：255.255.255.0。

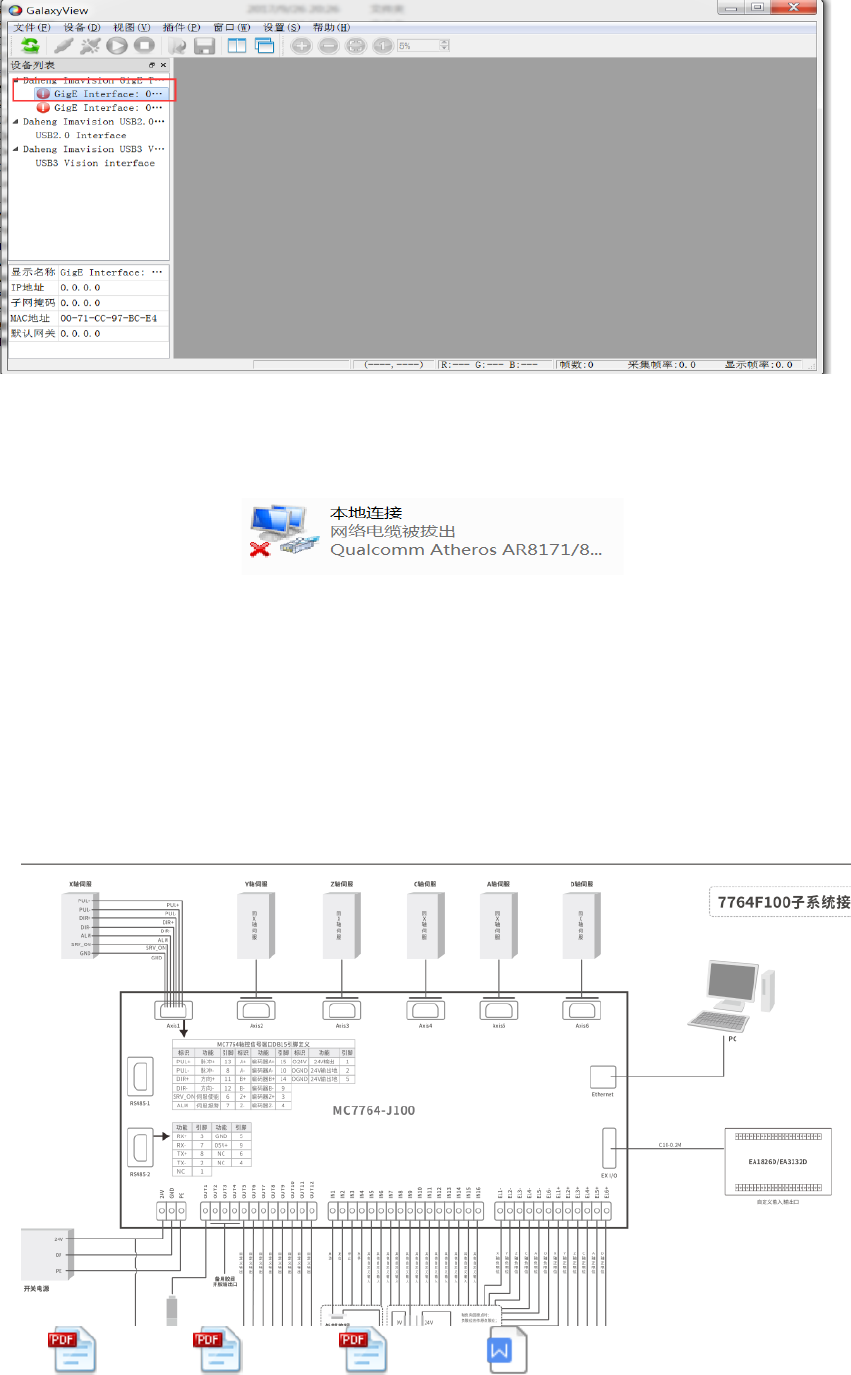

B、进入相机 IP 设置中心 ，选中刷新设备，设置器静态 IP
为：192.168.1.12；子网掩码：255.255.255.0；默认网关：192.168.1.1。
C、进入相机成像设置界面找到对应相机，双击进入该相机图像采集界面。点击图像采集按钮，
即可得到对应图像。
1.3 控制板卡 IP 设置
进入板卡网络连接中心 ，设置器 IP 地址为：
192.168.192.xx；子网掩码：255.255.255.0。
2 硬件接线
2.1 板卡硬件接线
T6系统外部接线
总览-7764F600（V1.2）.pdf
T6系统外部接线
总览-7764F100（V1.2）.pdf
T6系统外部接线
总览-7764F500（V1.2）.pdf
T6系列点胶控制
系统-机械手册V1.0.docx
以上为系统接线图附件
备注：
1、接线图中，IO 扩展卡标配为 EA1826D，提供：16 路输入/24 路输出；
可选配 IO 扩展板为 EA3232D，提供 32 路输入/32 路输出
2、DB15 轴端口定义：
引脚号
定义
1
O24V
2
OGND
3
EZ1-P
4
EZ1-N
5
OGND
6
SRV-ON
7
ALM
8
PUL-N
9
EB-N
10
EA-N
11
DIR-P
12
DIR-N
13
PUL-P
14
EB-P
15
EA-P
2、板卡通过网线与 PC 机相连
3、测高、天平、光源均通过串口通讯，与电脑连接。
4、板卡硬件参数
A、主轴：Y2 轴，预留双驱；第 5 轴为轨道 1 调宽；第 6 轴为轨道 2 调宽。
主轴脉冲频率 4M，差分输出。
B、固定 IO 端口介绍：
OUT1、OUT2，100K 脉冲频率；
OUT5-OUT8：辅助喷头 X、Y 的脉冲、方向
OUT9-OUT12：轨道 1、2 加工工位皮带传送轴脉冲/方向
IN1-8，可任意配置启动、开始、停止、复位。其余功能均在扩展板上配置。
3 基本功能介绍
3.1.1 软件主界面介绍
软件主界面介绍
