1OM-1732 3-2-14 1208-002 2.3 生产机种的切换 (7) 打开开闭盖。 注意 马达等负载电源处于 OFF 状态，但由于双手伸进装置内进行 调整作业，因此请充分注意安全。 (8) 用手指轻压线路板，确认支撑销位置是否有问题。 (9) 关闭开闭盖。 (10) 按生产运行界面的 [ 机盖 ] 按钮，打开开关灯。
1OM-1732
3-2-131208-002
2.3 生产机种的切换
2.3.5 线路板搬运和位置定位状态的确认
在
“
设定
”
菜单的
“
线路板搬送
”
界面中确认线路板搬运和位置定位状态。
Procedure
(1)随着
“
界面展开
”
，显示
“
线路板移载
”
界面。
Fig.1C2-9
(2)从前工序搬入线路板。
Reference
手动搬运线路板时，请参照
“
第三章4.1.1手动贴装线路板的步骤
”
章节。
(3)按下图像显示的定位传送带 L 的模块按钮，在 10 秒钟内按操作台的
[START] 按钮，搬运线路板。
(4)确认线路板是否正常传送和传送时有无碰撞或掉落。
(5)按
“
线路板位置决定 L
”
的 [ 实行 ] 按钮，在 10 秒钟内按操作台的
[START] 按钮。
( 支撑台上升。)
(6)按生产运行界面的 [ 机盖 ] 按钮，关闭开关灯。
( 开闭盖锁定被解除。)
界面展开
1OM-1732
3-2-141208-002
2.3 生产机种的切换
(7)打开开闭盖。
注意
马达等负载电源处于 OFF 状态，但由于双手伸进装置内进行
调整作业，因此请充分注意安全。
(8)用手指轻压线路板，确认支撑销位置是否有问题。
(9)关闭开闭盖。
(10)按生产运行界面的 [ 机盖 ] 按钮，打开开关灯。
1OM-1732
3-2-151206-001
2.3 生产机种的切换

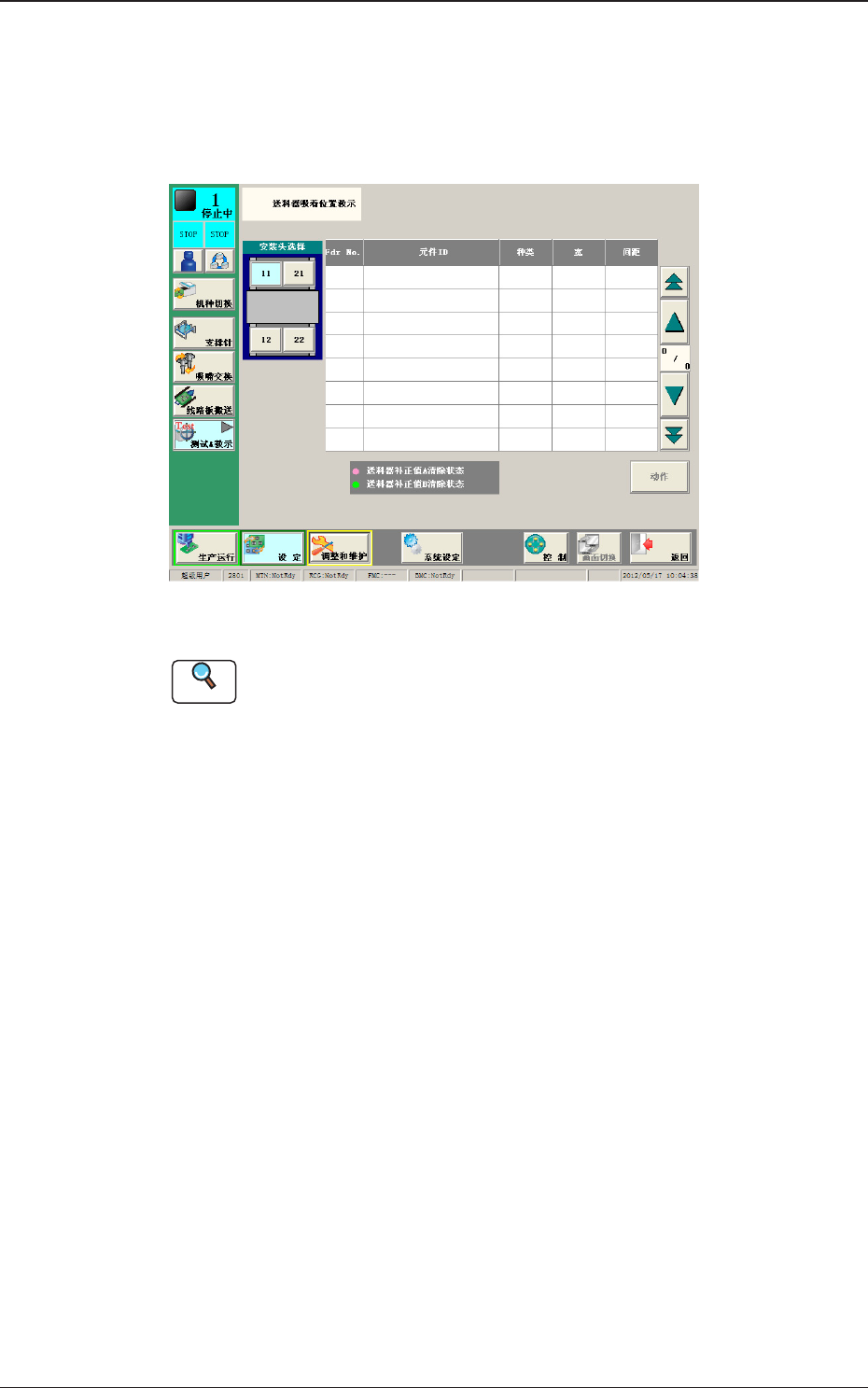

2.3.6 元件吸取位置的确认
通常少许的吸取位置偏离被自动跟踪，因此不需要吸取位置的确认，但是吸
取位置不能顺利进行精密元件等初次的元件吸取时，进行
“
送料器吸取位置
教示
”
。
Fig.1C2-10
Reference
详细内容请参照
“
第二卷第六章7.1吸取位置教示
”
章节。
