1OM-1732
4-4-31207-002
4. 吸嘴类型一览表
Table 1D4-3

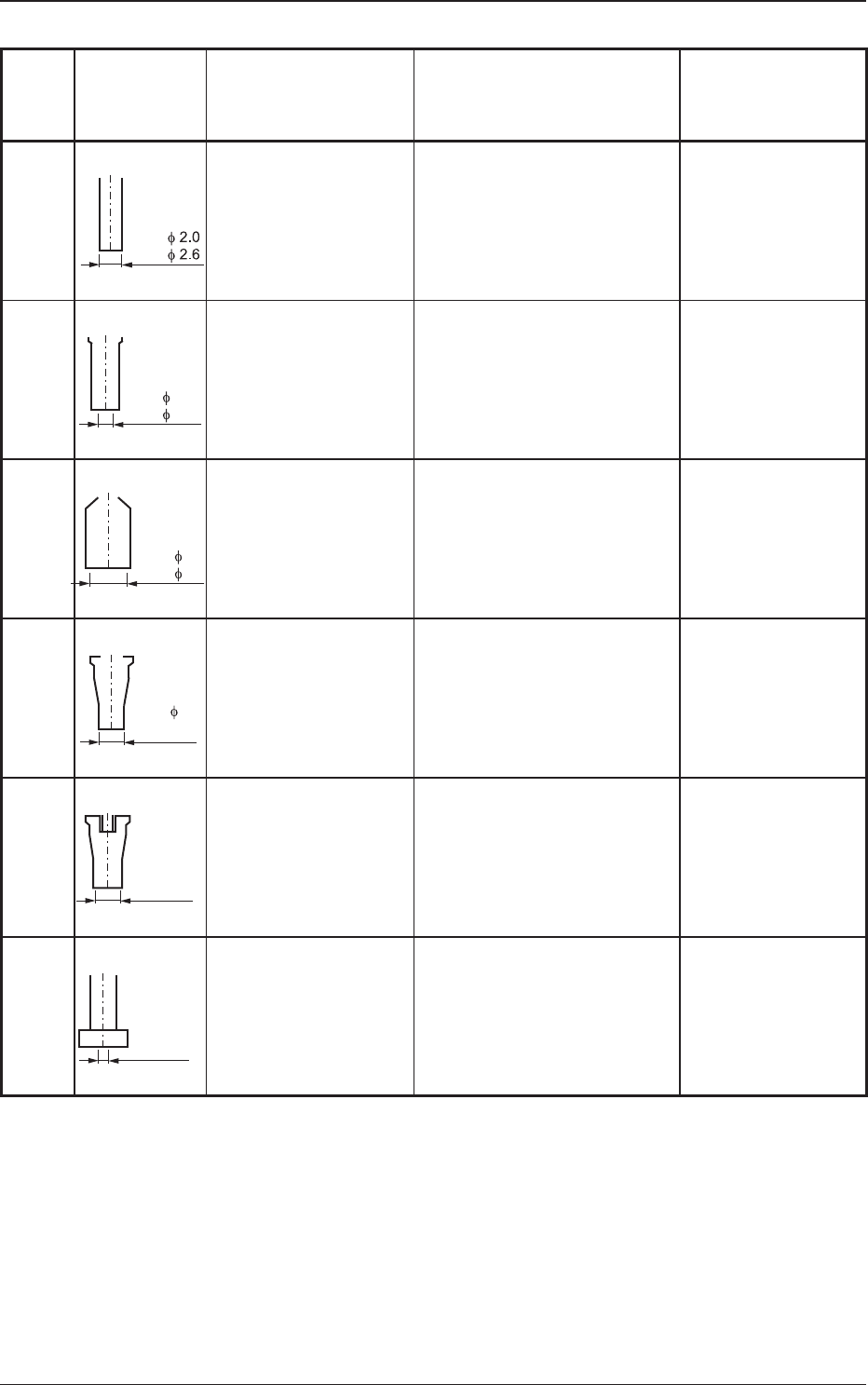

吸嘴
类型
NO.
形 状
Note a
片状软件的大小
(mm)
Note b
适用参考元件 备 注
PA05C
内径
外径
3.0 × 3.6 ～
8.0 × 8.0
厚度
1.0 ～ 3.5
半固定电位器
•
反射识别用吸嘴
PA05C---
NOZZLE_PA05C
PA07C
ౝᓘ 1.0
ᄖᓘ
3.0
3.0 × 3.0 高频同轴连接器
•
反射识别用吸嘴
PA07C---
NOZZLE_PA07C
PA15C
ౝᓘ 3.5
ᄖᓘ
5.0
8.0 × 8.0 IC
QFP
BGA
•
反射识别用吸嘴
PA15C---
NOZZLE_PA15C
PA30C
3.0 × 3.0
ౝᓘ
2.7
2.8 × 2.8
厚度
1.9
LED
•
反射识别用吸嘴
PA30C---
NOZZLE_PA30C
PA31C
2.8 × 2.8
内径 F 2.6
3.2 × 2.8
厚度
1.9
LED
•
反射识别用吸嘴
PA31C---
NOZZLE_PA31C
PA34C
2.8 × 2.8
内径 F 2.6
5.6 × 3.0
厚度
1.0
LED
•
反射识别用吸嘴
PA34C---
NOZZLE_PA34C
1OM-1732
4-4-41207-002
4. 吸嘴类型一览表
Table 1D4-4
吸嘴
类型
NO.
形 状
Note a
片状软件的大小
(mm)
Note b
适用参考元件 备 注
PG03C
外径
内径
2.8 × 2.8 CSP
•
反射识别用吸嘴
PG03C---
NOZZLE_PG03C
Note
(a)表中
“
片状元件大小
”
一栏内，虽然显示出该吸嘴可吸取的片状元件大
小区分，但根据不同的元件形状，存在与该吸嘴不符的情况。
有关非标准形状的元件，请咨询雅马哈发动机株式会社的营业部门或销
售代理店。
(b)表中
“
适用参考元件
”
一栏，因片状元件的不同生产厂家其尺寸也有所
不同，建议使用常用尺寸。
(c)关于软加载吸嘴 ( 选购件 )，请咨询雅马哈发动机株式会社的营业部门或
销售代理店。
(d)表中吸嘴类型 PA05、PA07 为特殊规格对应。
(e)关于中异形吸嘴 ( 选购件 )，请咨询雅马哈发动机株式会社的营业部门或
销售代理店。
1OM-1732
4-5-1
5. 噪音测定值
[ 测定条件 ]
•
测定位置
距离装置 1m、1.6m 高度的位置 ( 装置前侧及后侧 )
•
噪音测定器
里昂股份公司制造 型号 : NA-60
[ 测定結果 ] Max. 值 75.2[dB] ( 装置正面 )
Table 1D5-1
装置的运行条件
噪音测定值
备 注
常规运行时 装置正面 72[dB]
装置侧面 (L) 75.2[dB]
装置背面 72.8[dB]
装置侧面 (R) 75[dB]
