1OM-1732
1-2-81208-002
2.2 使用者保护机构

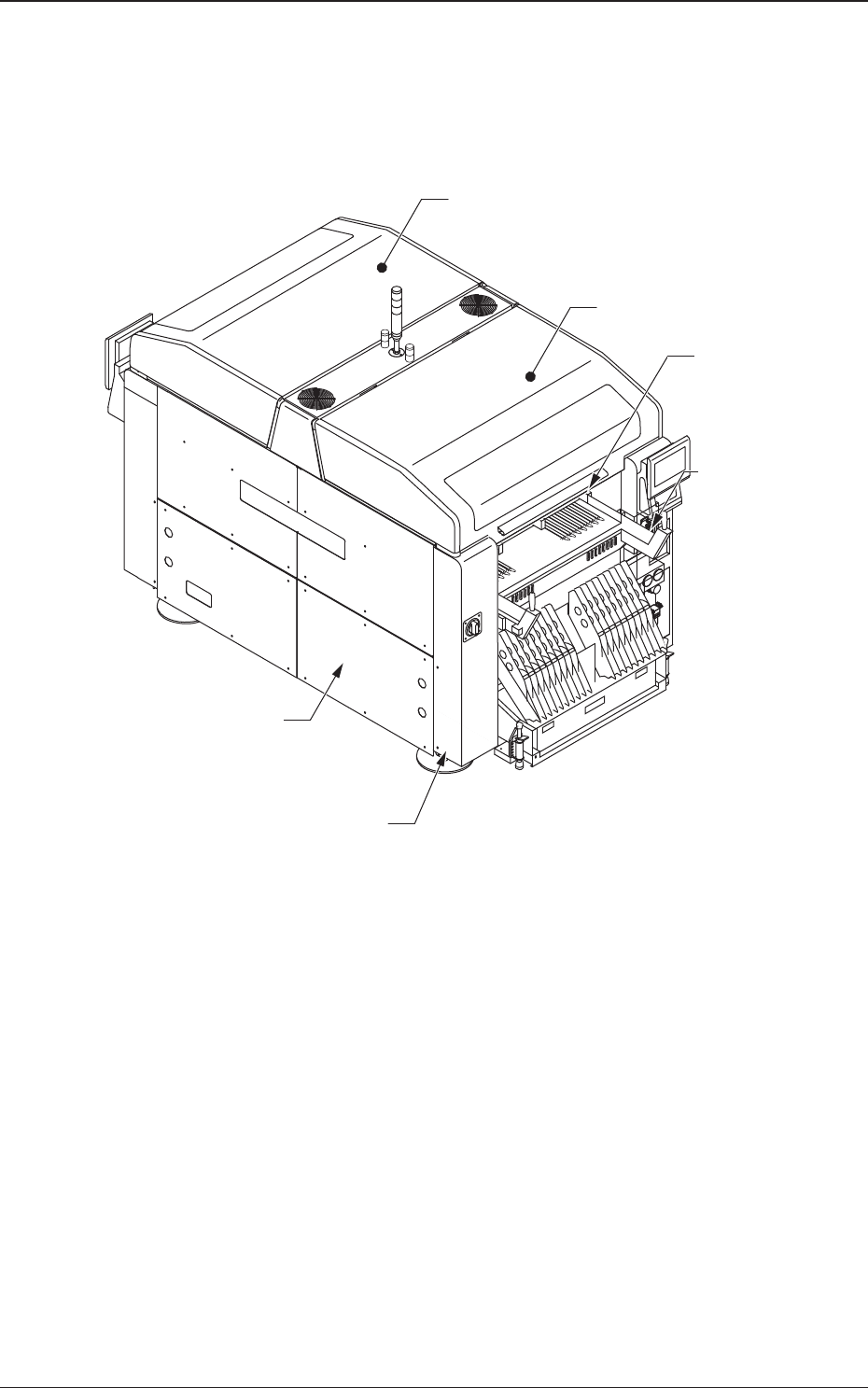

为防止生产运行中的危险，不让身体某部和衣服、物体接触到装置内部可动
部，装备有横梁上部的开闭盖、架台周围的安全盖。
开闭盖装备有互锁，关闭开闭盖时，按生产运行界面的 [ 机盖 ] 按钮亮灯，
运行互锁，将无法打开开闭盖。
安全盖
(架台周围)
开闭盖(横梁上部)
开闭盖(横梁上部)
装置正面
电子元件收纳部机盖
(架台周围)
安全盖(架台周围)
把手
Fig.1A2-5
开闭盖装备有互锁开关，关闭开闭盖时，按生产运行界面的 [ 机盖 ] 按钮亮
灯，运行互锁，将无法打开开闭盖。
1OM-1732
1-2-91208-002
2.3 操作机构
2.3 操作机构
2.3.1 电闸
电闸是为接通或切断本装置电源而设的闸门。
电闸可用挂锁锁定。
锁环
挂锁
电闸
Fig.1A2-6
警告
进行维护保养作业时，请拉下电闸后锁上挂锁。
•
电闸操作
接通装置电源时，将电闸转到
“
ON
”
侧。
切断装置电源时，将电闸转到
“
OFF
”
侧。
电源的接通 电源的切断
Fig.1A2-7
Table 1A2-1
标记 / 名称 功 能
|
(ON) 电源的接通
tripped 过电流导致的电源切断状态
○ (OFF) 电源的切断
RESET 未使用
1OM-1732
1-2-10
•
电闸的解锁
从电闸的锁环取下挂锁。
装置正面
锁环
挂锁
Fig.1A2-8
•
电闸的锁定
长期不使用装置时，请锁上电闸。
Procedure
(1) 将电闸的锁环按下图 A 方向拉出。
( 一旦从锁环上松手，锁环就会复位，因此请不要松开手。)
(锁定前)
锁环
A
Fig.1A2-9
(2) 在锁孔上锁。
(锁定状态)
Fig.1A2-10
