1OM-1732 1-2-12 1208-002 2.3 操作机构 2.3.3 辅助灯辅助灯用亮灯状态表示塔灯表示的装置状态发生在哪个模块上。辅助灯 Fig.1A2-12 • 指示灯的亮灯状态 Table 1A2-4 亮灯状态装置状态 ( 各模块 ) 亮灯正常动作中、运行中闪烁发生异常、元件断料 Note 不依赖于模块时，辅助灯全体闪烁。灭灯停止中 Note 元件断料时，请进行元件补给。

1OM-1732

1-2-111206-001

2.3 操作机构

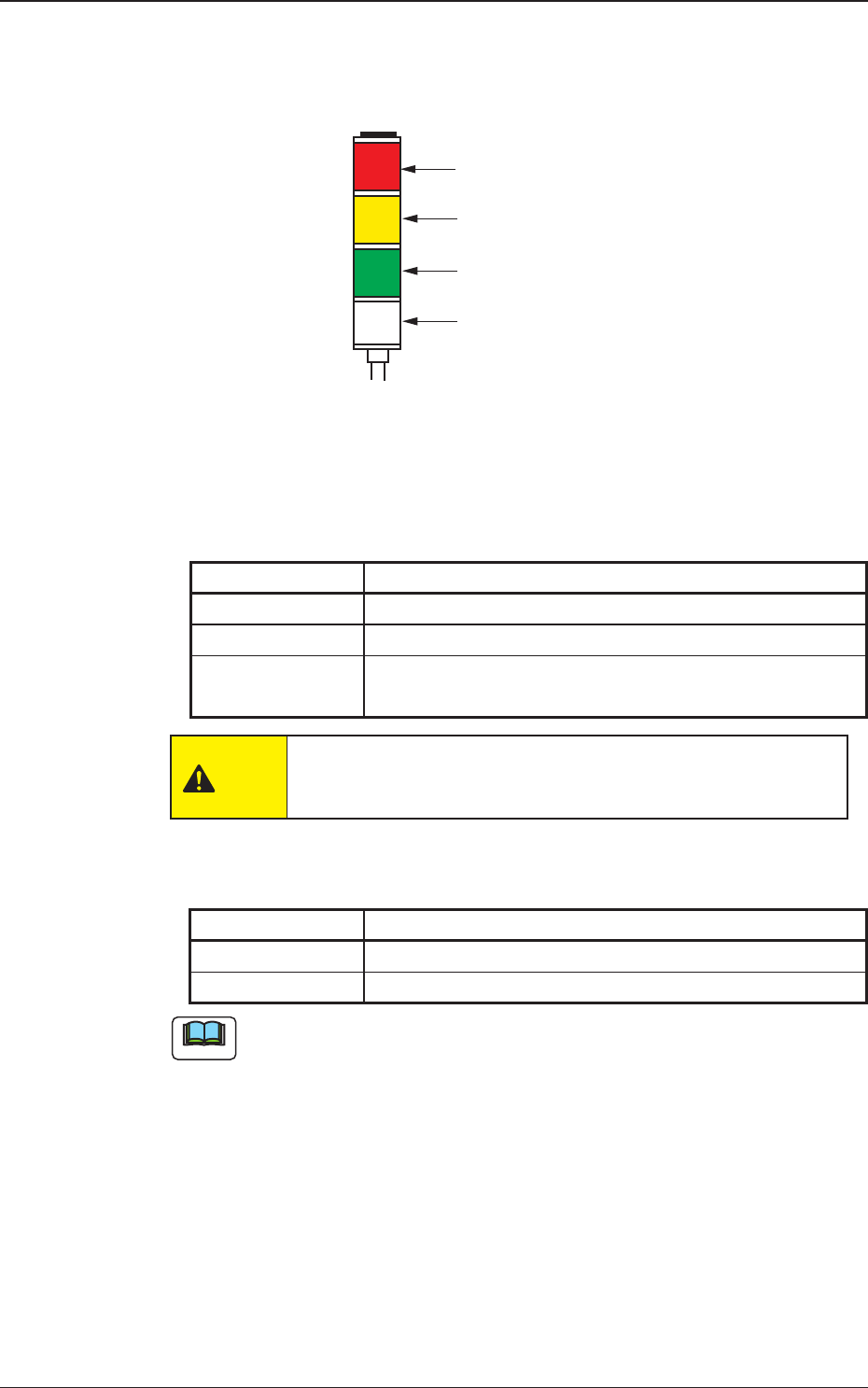

2.3.2 塔灯

塔灯通过指示灯和蜂鸣器告知装置状态。

红色

黄色

绿色

蜂鸣器

Fig.1A2-11 塔灯

•

指示灯的亮灯颜色

装置出厂时的设定如下 :

Table 1A2-2

亮灯颜色装置状态

红色异常发生 ( 运行停止 )

黄色元件断料 ( 预告 )

绿色生产运行

待机中时闪烁。

注意

请注意塔灯为绿色灯亮中或闪烁中时，即使装置不运转，也

处于自动运行中 ( 待机状态 )。

•

蜂鸣器

Table 1A2-3

蜂鸣器装置状态

连续音紧急停止

断续音发生异常

Note

对应指示灯的亮灯颜色以及蜂鸣器的装置状态可通过环境设定进行变更。

1OM-1732

1-2-121208-002

2.3 操作机构

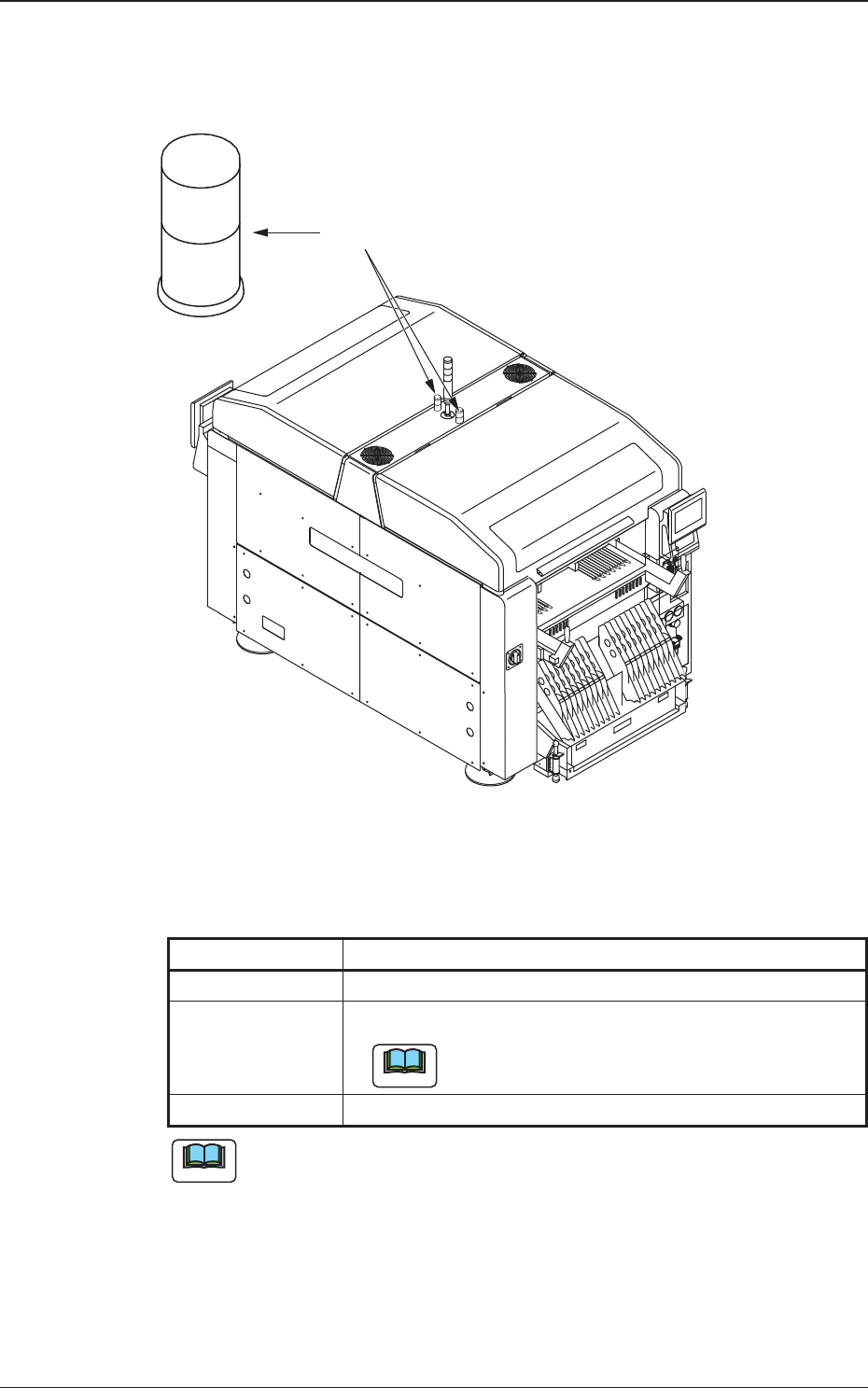

2.3.3 辅助灯

辅助灯用亮灯状态表示塔灯表示的装置状态发生在哪个模块上。

辅助灯

Fig.1A2-12

•

指示灯的亮灯状态

Table 1A2-4

亮灯状态装置状态 ( 各模块 )

亮灯正常动作中、运行中

闪烁

发生异常、元件断料

Note

不依赖于模块时，辅助灯全体闪烁。

灭灯停止中

Note

元件断料时，请进行元件补给。

1OM-1732

1-2-13

2.3.4 操作部

装置主机正面和背面两侧配置了操作装置所必需的触摸屏和操作台。

通过操作台上 [PNL CHANGE] 按钮在两侧操作台之间进行切换，可在正面或

背面都能进行操作。

Note

未装备有键盘和鼠标，但可作为选购件配备。

操作台配置有以下操作按钮和开关。

[1]

[3]

操作台

POWER ON

STOP

PNL CHANGE

START

[2]

[4] [5] [6]

Fig.1A2-13

1208-002

2.3 操作机构
