1OM-1732
1-3-3

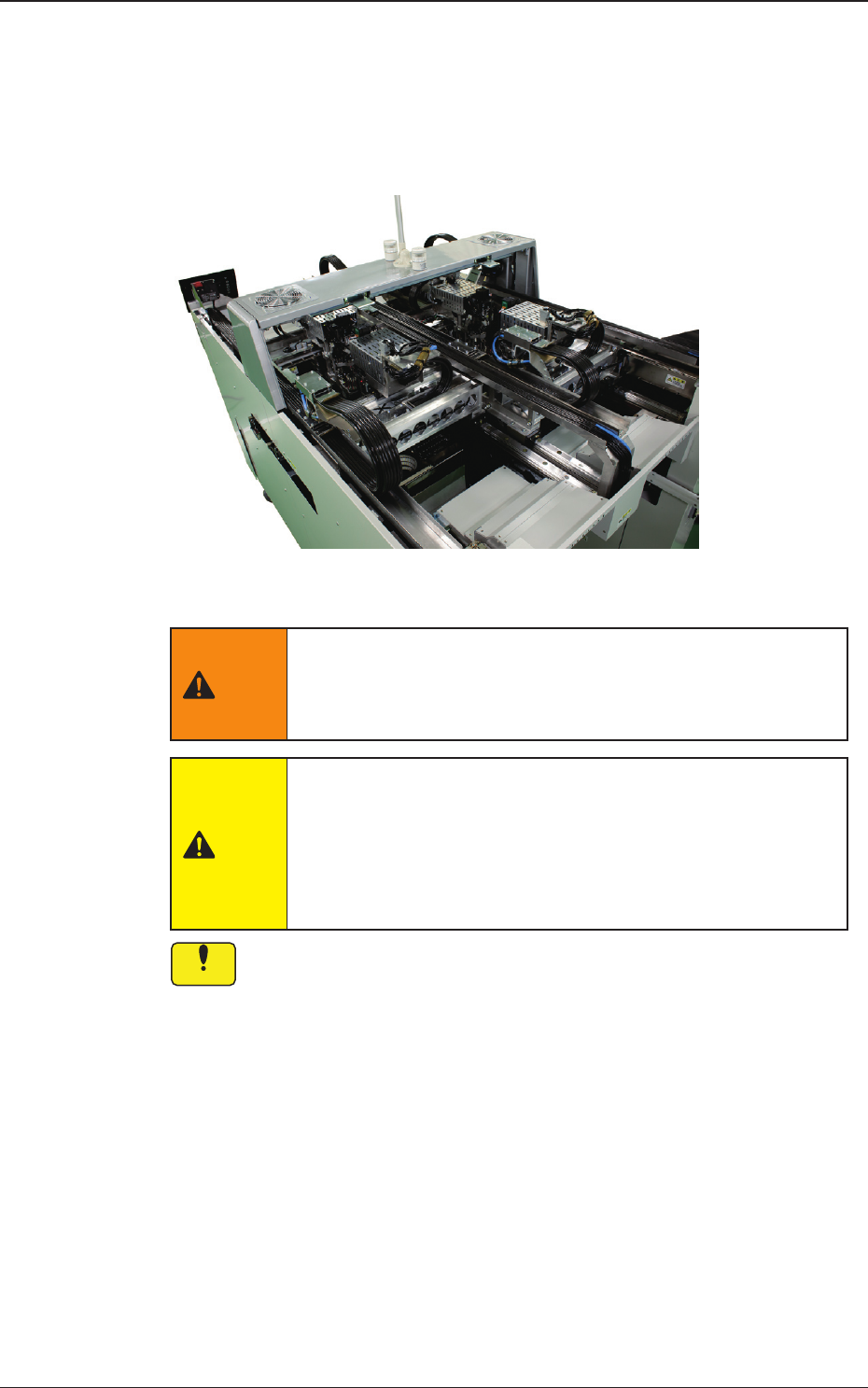

3.3 XY 横梁部
为移动安装头的机构。
安装头往 X 方向及 Y 方向移动，进行吸嘴的装卸、元件的吸取、向线路板贴
装元件等动作。
Fig.1A3-3
警告
心脏起搏器安装者请不要在装置内操作。
本装置的 XY 横梁部使用强力永久磁铁。
心脏起搏器会受到磁性的影响导致重大事故。
注意
注意强磁铁
•
请不要使易带磁性的金属靠近。
以免被磁性吸住而受伤或导致装置故障。
•
请不要使易受磁性影响的物品 ( 磁卡和钟表类 ) 靠近。
强烈的磁性会导致磁卡数据消失、损坏钟表类。
Notice
请不要掉落物品到直线导轨槽内。
以免落下物被可动部夹住，损坏装置。
1208-002
3.3 XY 横梁部
1OM-1732
1-3-4

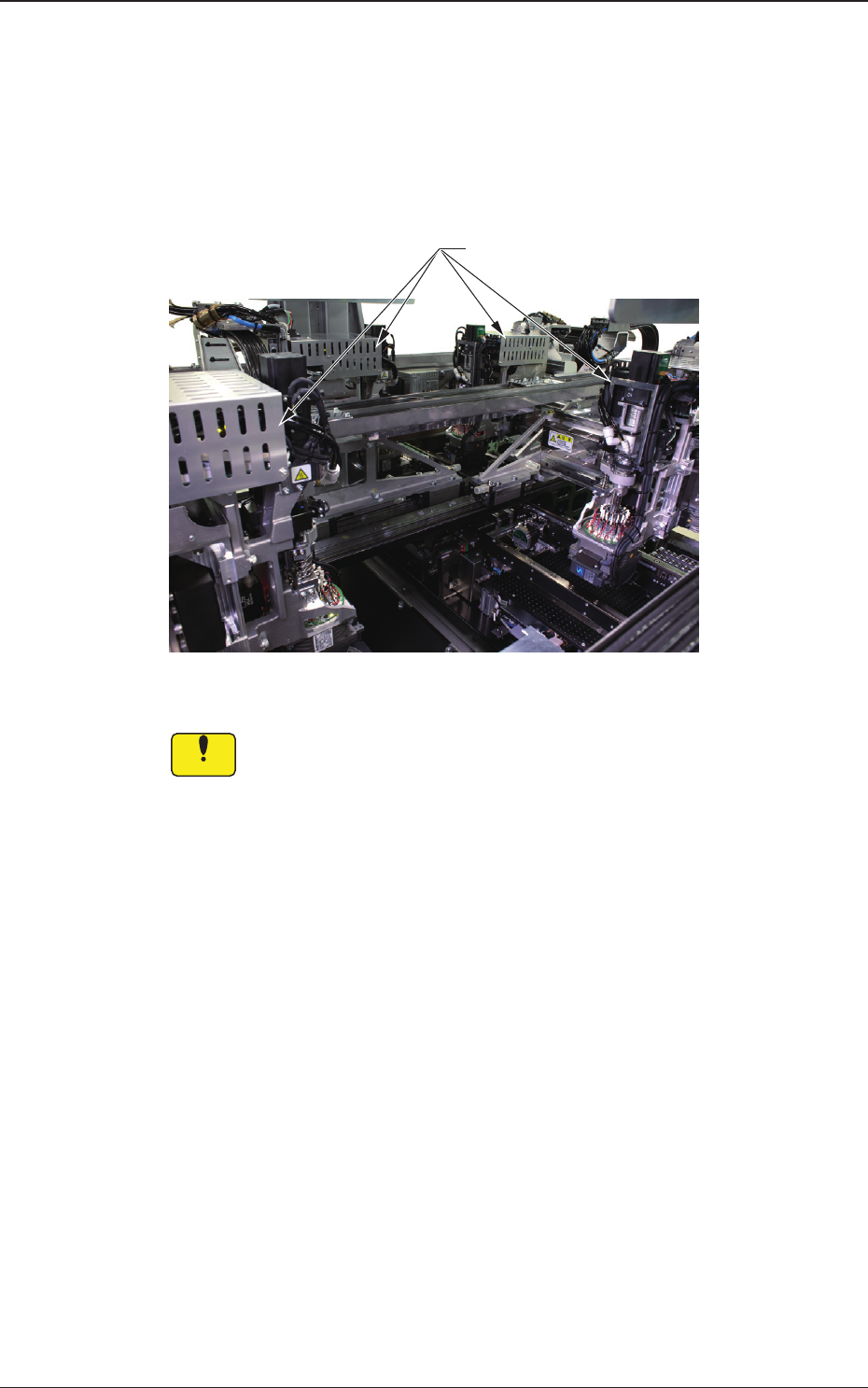

3.4 安装头部
具有将吸嘴吸取的元件贴装到线路板的机构。
安装头共有 4 个，分别配置在 X 轴直线上 (4 个横梁 4 个安装头 )。
各装置安装头有 15 处吸嘴配置位置，最多可安装 15 种吸嘴。
各安装头配备有线性传感器，可进行吸取元件的有无、立起确认和厚度测量。
高速安装头
Fig.1A3-4
Notice
(a) 请不要在安装头的扩散板上沾油、留下划痕。
以免在识别元件时发生异常。
(b) 请不要使磁铁等带磁性的物品靠近吸嘴。
以免在吸取元件、贴装元件时发生异常。
1208-002
3.4 安装头部
1OM-1732
1-3-5

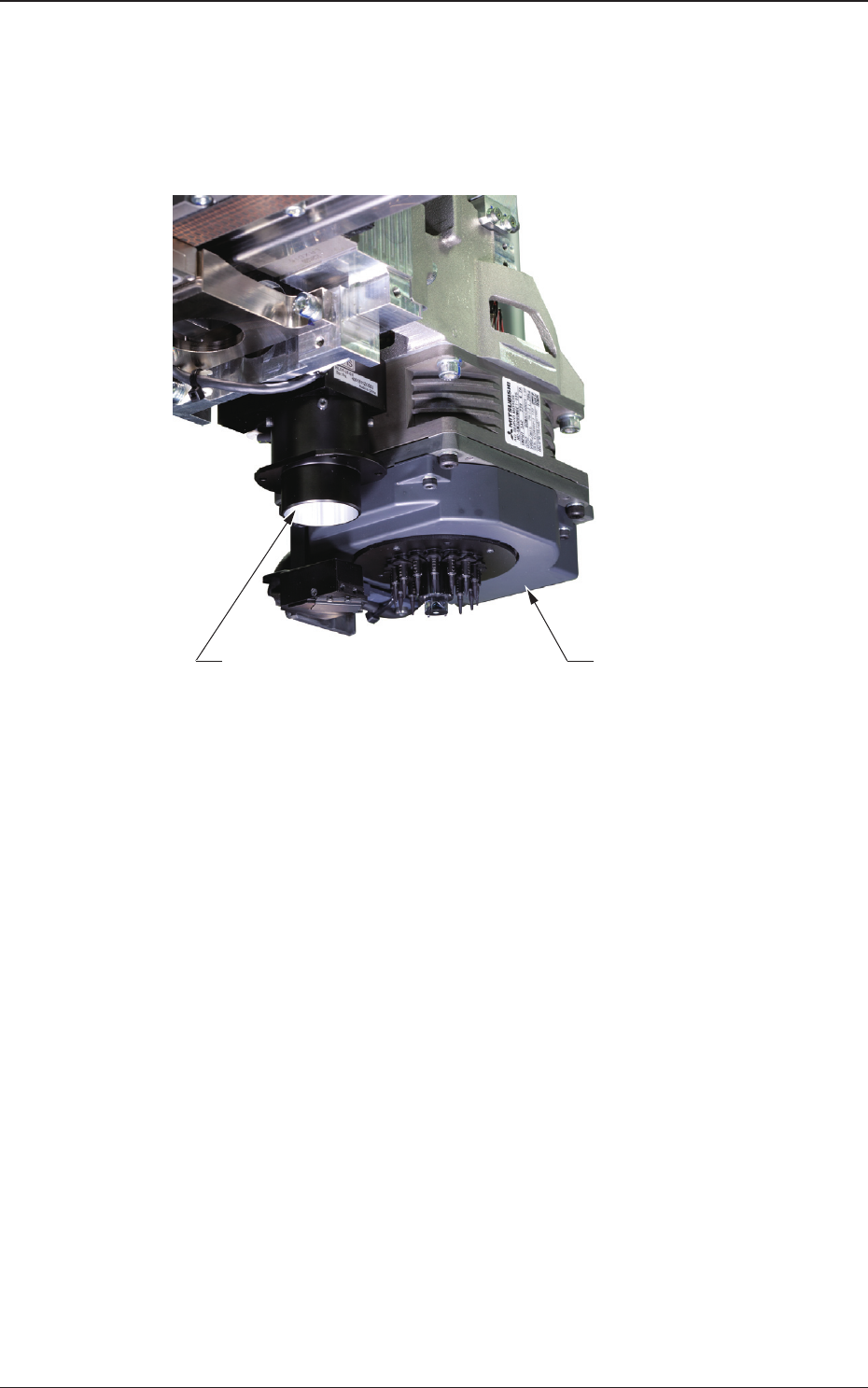

3.5 线路板识别部
各横梁上分别搭载有线路板识别照相机和照明用光源，与安装头成对。
用线路板识别照相机检出设在线路板上线路板识别标记，计算出与识别标记
坐标数据的位置偏离量，自动补正元件的贴装位置。
高速安装头线路板识别照相机
Fig.1A3-5
线路板识别部的主要功能为进行线路板识别标记的位置检出和形状判定，此
外，也进行送料器位置的检出和独立摄像位置补正。
1208-002
3.5 线路板识别部
