1OM-1732 1-3-7 3.7 推车设置部 推车设置部 Fig.1A3-7 推车设置部是安装批量更换推车的机构。 通过安装在批量更换推车的送料器安装台上的带式送料器供给元件。 送料器安装台上贴有标示送料器配置位置的 Fdr No. 板。 发生元件断料或送料器问题等无法再吸取以下元件时，可切换代替通道继续 自动运行 ( 送料器替代运行 )。 此时也可以切换前后横梁的通路。 注意 装卸时请避免带式送料器掉落。 带式送料器掉落可能会导致…
1OM-1732
1-3-6
3.6 吸嘴储料器部
为收纳吸嘴的机构。
安装头按线路板程序向吸嘴储料器上移动，装卸使用的吸嘴。
Note
在各模块装有可以标准安装的吸嘴储料器，高速吸嘴储料器时为 2 个。
搭载多个吸嘴储料器时对应为选购件。

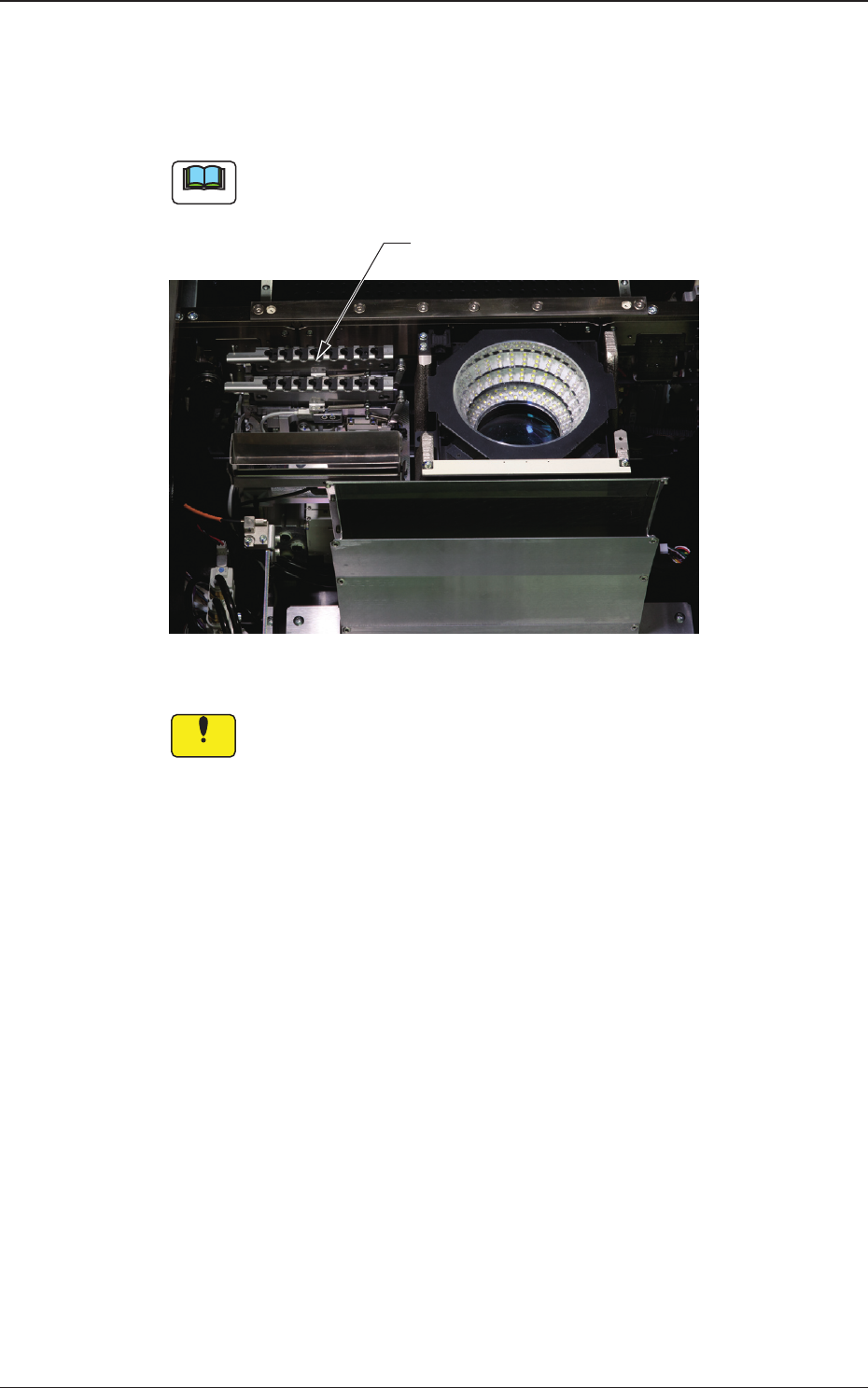

高速吸嘴储料器
Fig.1A3-6 高速吸嘴储料器
Notice
(a) 请不要在吸嘴储料器部放置异物。
以免装置发生故障。
(b) 请不要使磁铁等带磁性的物品靠近吸嘴。
以免在吸取元件、贴装元件时发生异常。
1208-002
3.6 吸嘴储料器部
1OM-1732
1-3-7

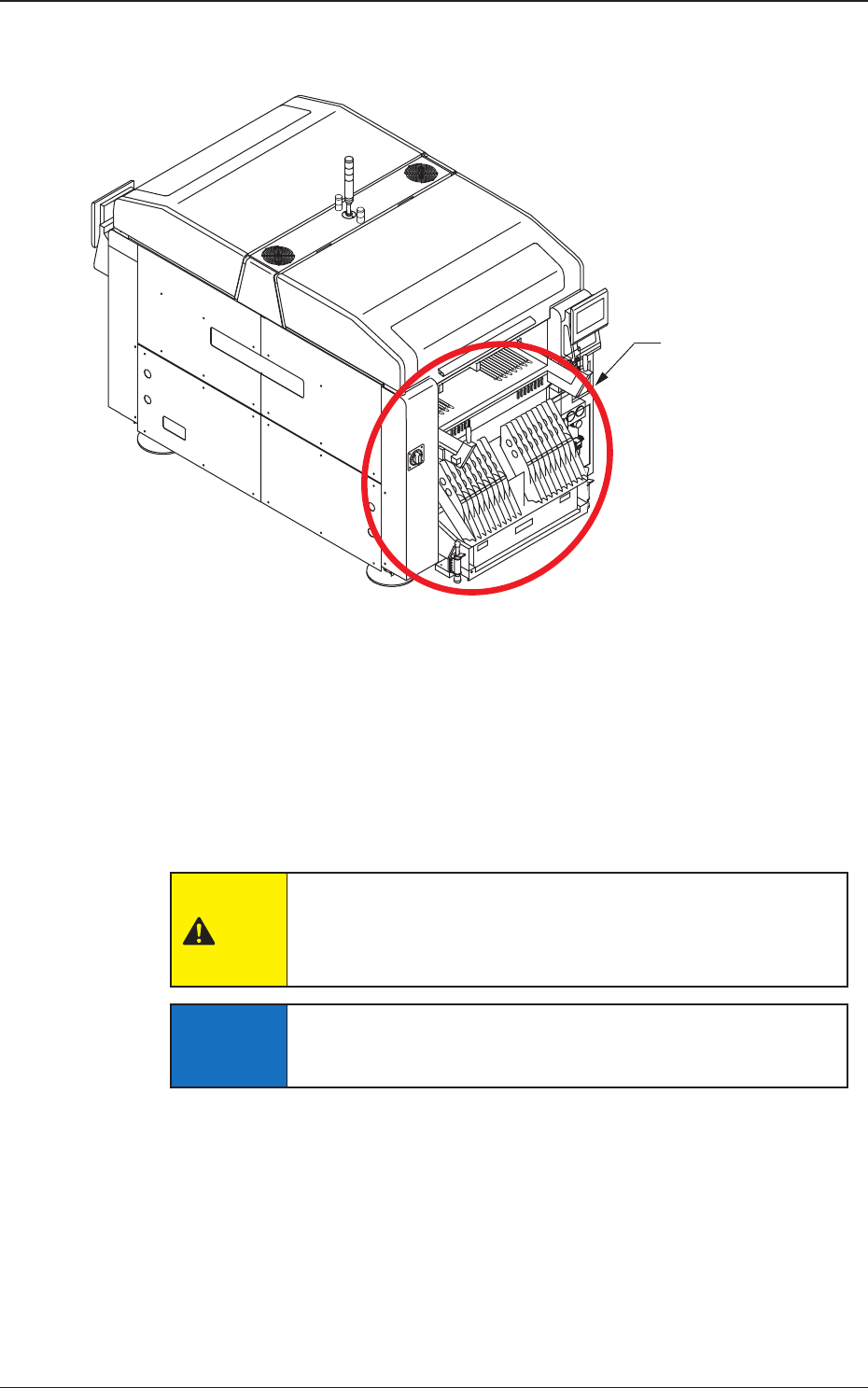

3.7 推车设置部
推车设置部
Fig.1A3-7
推车设置部是安装批量更换推车的机构。
通过安装在批量更换推车的送料器安装台上的带式送料器供给元件。
送料器安装台上贴有标示送料器配置位置的 Fdr No. 板。
发生元件断料或送料器问题等无法再吸取以下元件时，可切换代替通道继续
自动运行 ( 送料器替代运行 )。
此时也可以切换前后横梁的通路。
注意
装卸时请避免带式送料器掉落。
带式送料器掉落可能会导致足部受伤或送料器损坏。
请一台一台使用，注意不要使其掉落。
通知
请在送料器安装台的轨道正确安装带式送料器。
如果安装不良，将导致与安装头部的冲突或吸取异常
1208-002
3.7 推车设置部
1OM-1732
1-3-8
3.7.1 批量更换推车
是为了将送料器安装台安装到装置主机上的手推车。
可使用批量更换推车批量更换送料器安装台。
并且通过事先在预备推车里准备送料器，可大幅缩短机种切换 ( 送料器更
换 ) 时间。
装备有碎屑箱，用来整理并废弃从带式送料器供给元件时剪切下来的料带碎
屑。
送料器安装台
碎屑箱
Fig.1A3-8
警告
若不安装批量更换推车，送料器安装部分会发生间隙，危险。
请在安装批量更换推车的状态下使用装置。
1208-002
3.7 推车设置部
