1OM-1732 1-3-9 1206-001 3.7 推车设置部 注意 注意手指被压碎 • 移动批量更换推车时，请握住把手进行操作。 • 在主机上安装批量更换推车时，请注意手不要撞到机盖。 注意脚下 • 移动批量更换推车时，请注意不要撞到脚。 尤其是地面有突起或凹凸或卡在铺盖物的高低差或下沉处 时，会出现推车的移动电阻突变的情况。 • 请将送料器插入到底。 在送料器作业台上安装带式送料器时，请插入到底，确认 是否被固定。 否则，就有可…
1OM-1732
1-3-8
3.7.1 批量更换推车
是为了将送料器安装台安装到装置主机上的手推车。
可使用批量更换推车批量更换送料器安装台。
并且通过事先在预备推车里准备送料器，可大幅缩短机种切换 ( 送料器更
换 ) 时间。
装备有碎屑箱，用来整理并废弃从带式送料器供给元件时剪切下来的料带碎
屑。
送料器安装台
碎屑箱

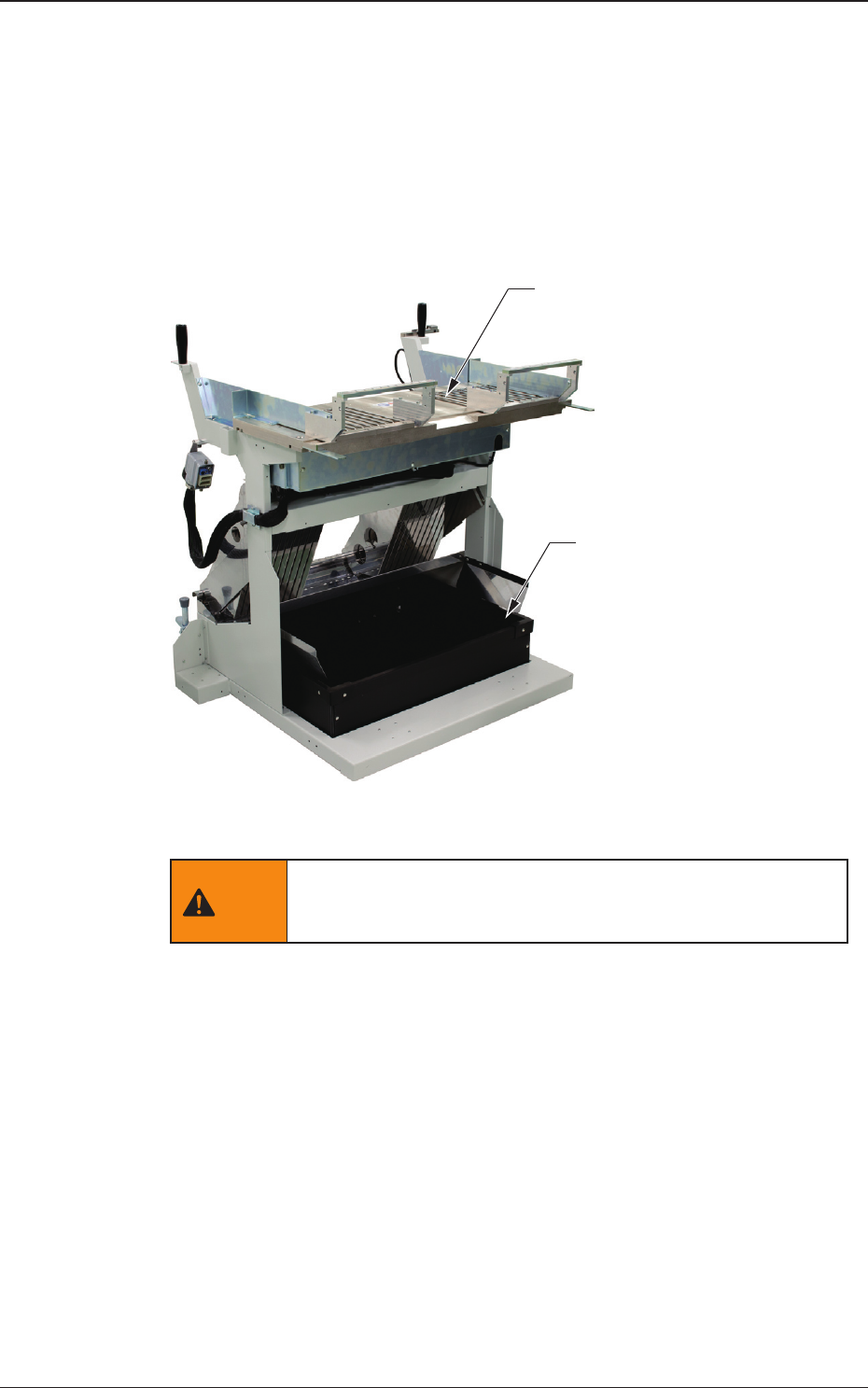

Fig.1A3-8
警告
若不安装批量更换推车，送料器安装部分会发生间隙，危险。
请在安装批量更换推车的状态下使用装置。
1208-002
3.7 推车设置部
1OM-1732
1-3-91206-001
3.7 推车设置部
注意
注意手指被压碎
•
移动批量更换推车时，请握住把手进行操作。
•
在主机上安装批量更换推车时，请注意手不要撞到机盖。
注意脚下
•
移动批量更换推车时，请注意不要撞到脚。
尤其是地面有突起或凹凸或卡在铺盖物的高低差或下沉处
时，会出现推车的移动电阻突变的情况。
•
请将送料器插入到底。
在送料器作业台上安装带式送料器时，请插入到底，确认
是否被固定。
否则，就有可能发生带式送料器掉落而砸伤脚或损坏送料
器。
1OM-1732
1-3-10
3.8 元件识别部
各横梁守备范围内分别搭载有元件识别照相机和照明用光源，检查吸嘴吸取
的元件。
元件识别根据照明方式的不同有反射识别方式和透过识别方式，可自动切换
到元件数据库中设定的照明方式。
基准标记模块

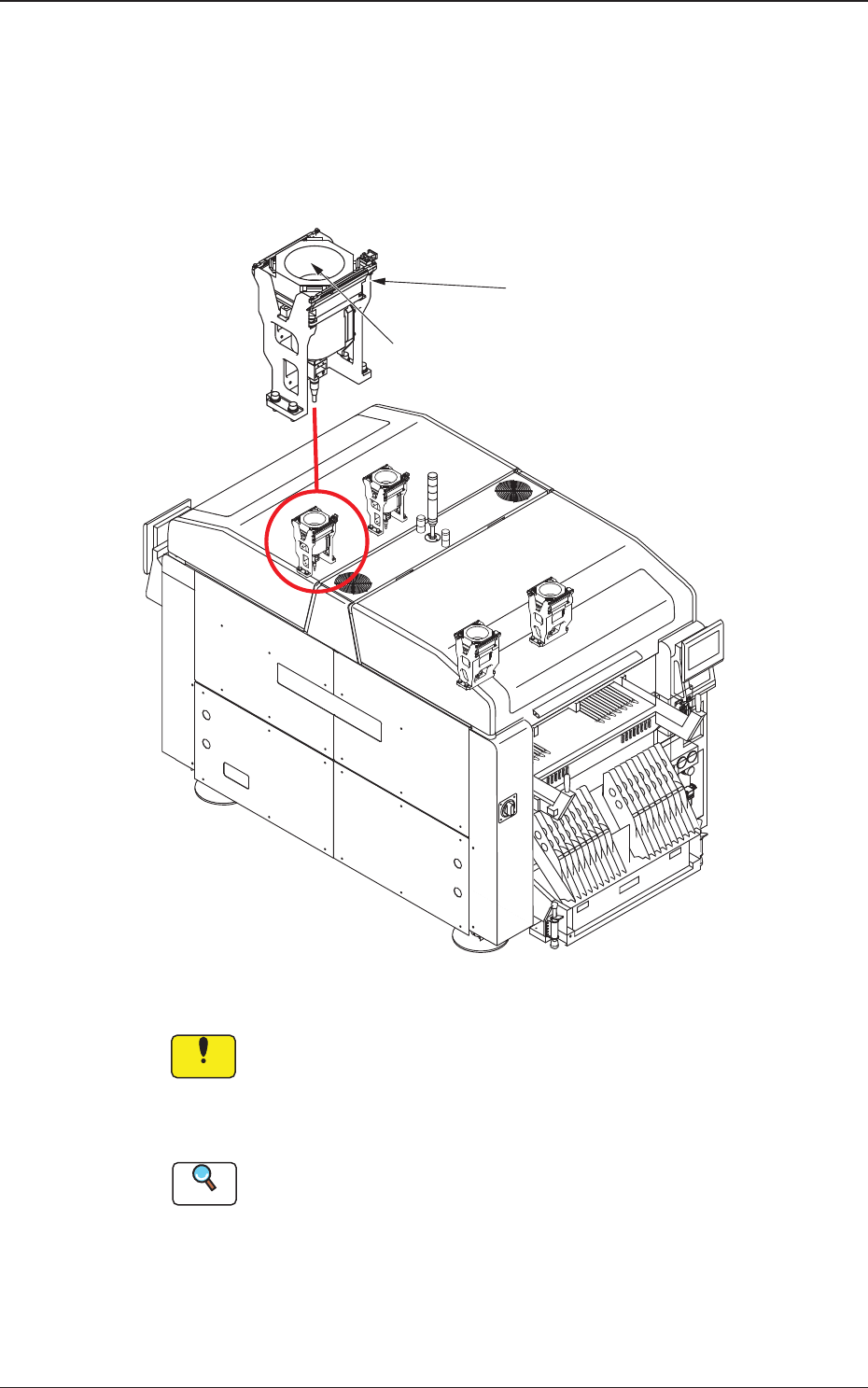

Fig.1A3-9
Notice
(a)请不要弄脏元件识别照相机的保护玻璃。
有可能降低识别精度。
(b)请不要用手压基准标记块。
若基准标记块受重压，就有可能变形。
Reference
保护玻璃受污时，请参照
“
第四卷第一章4.3元件识别照相机部
”
章节。
装备有元件下面通过来自下方的直接照明而获取的元件反射像的反射照明
( 并用环状照明和同轴照明 ) 和扩散板通过来自下方的照明获取元件透过像
的透过照明 ( 环状照明 )，每个元件切换使用。
1208-002
3.8元件识别部
