1OM-1732 1-4-1 4. 表面实际贴装结构 简单说明将元件表面实际贴装到线路板上的结构。 前工序 后工序 定位部 定位部 线路板搬入 4.1 线路板定位 4.2 线路板识别 4.3 元件供给 4.4 元件吸取 4.5 元件识别 4.6 元件贴装 4.7 线路板搬出 在工作台2的元件贴装 在工作台1(线路板供给部侧的工作台) 进行前半的元件实际贴装处理。 在工作台2(线路板搬出部侧的工作台) 进行后半的元件实际贴装处理。 4.…
1OM-1732
1-3-141206-001
1OM-1732
1-4-1

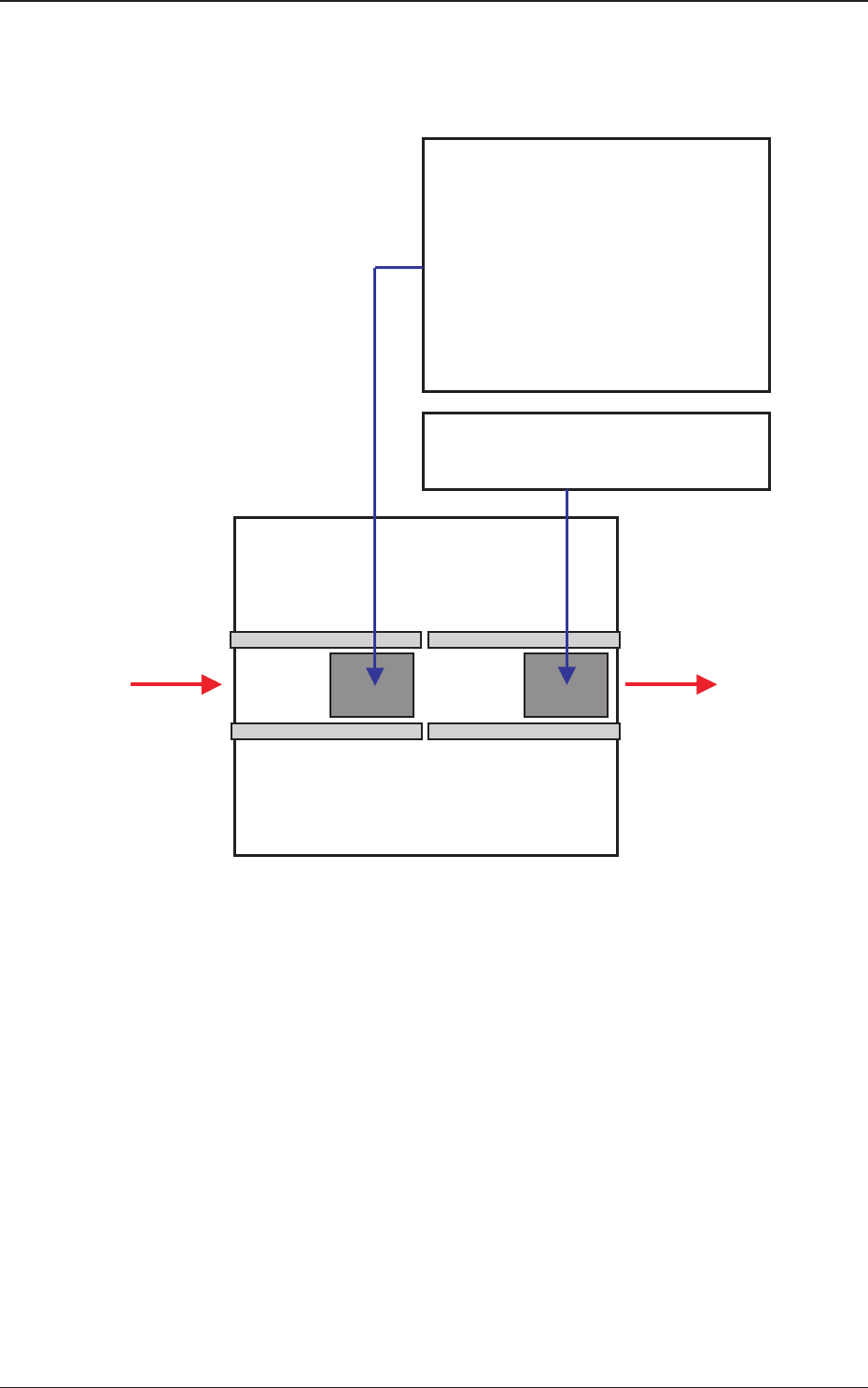

4. 表面实际贴装结构
简单说明将元件表面实际贴装到线路板上的结构。
前工序
后工序
定位部 定位部
线路板搬入 4.1
线路板定位 4.2
线路板识别 4.3
元件供给 4.4
元件吸取 4.5
元件识别 4.6
元件贴装 4.7
线路板搬出
在工作台2的元件贴装
在工作台1(线路板供给部侧的工作台)
进行前半的元件实际贴装处理。
在工作台2(线路板搬出部侧的工作台)
进行后半的元件实际贴装处理。
4.8
第一章
第一章
第一章
第一章
第一章
第一章
第一章
第一章
表面实际贴装的流程
Fig.1A4-1
1208-002
4.表面实际贴装结构
1OM-1732
1-4-2

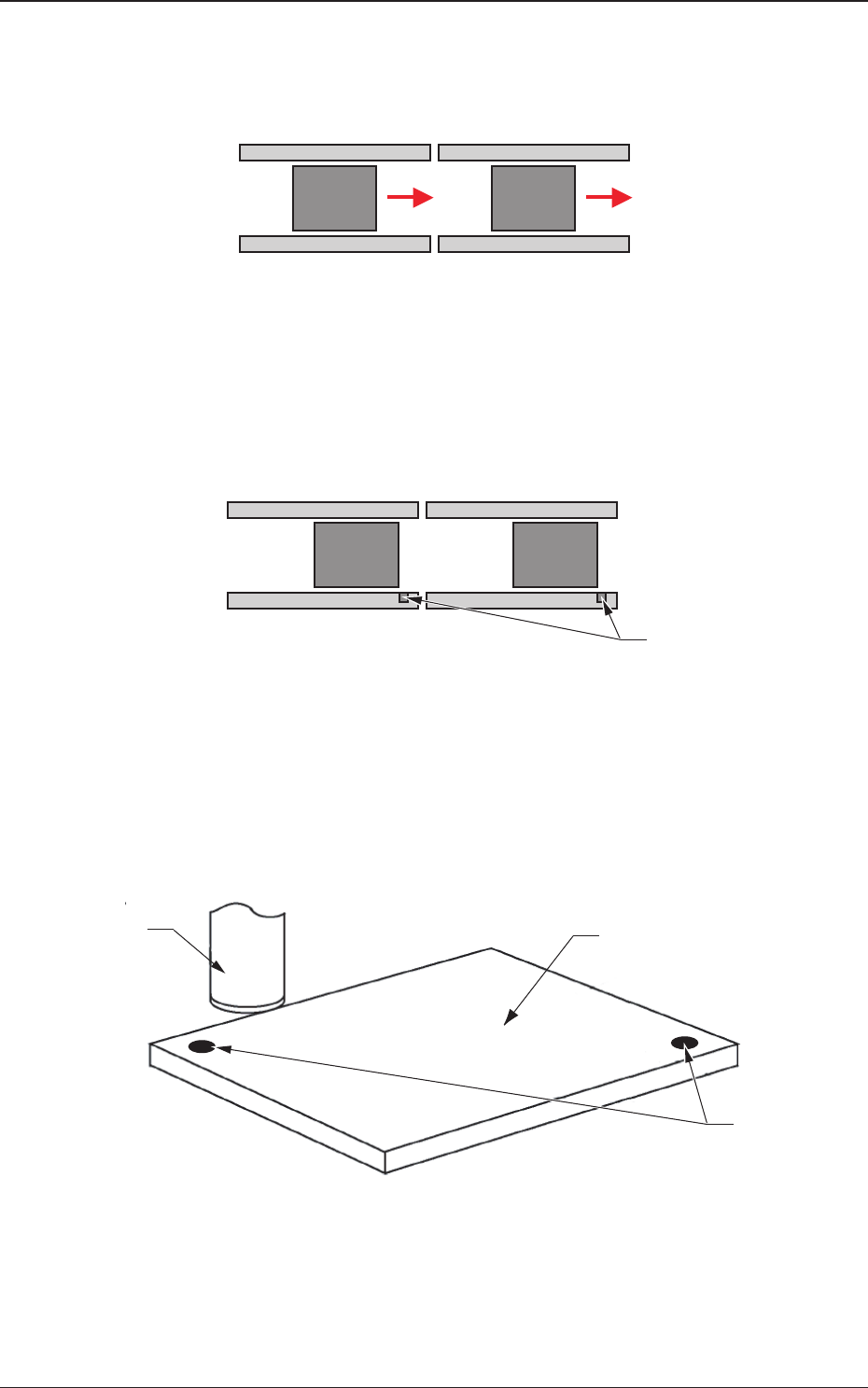

4.1 线路板搬入
从前工序装置搬入的线路板传送到线路板定位部。
工作台1 工作台2
线路板 线路板
Fig.1A4-2
4.2 线路板定位
用线路板定位部的搬送线路板检出传感器检测、定位线路板。
工作台1
工作台2
线路板 线路板
线路板检出传感器
Fig.1A4-3
4.3 线路板识别
用线路板识别照相机检测设在线路板上的线路板识别标记，计算出和识别标
记的坐标数据的位置偏离量，补正元件的贴装位置。
线路板
线路板识别照相机
线路板识别标记
线路板的识别
Fig.1A4-4
