2 Kwestie bezpieczeństwa
2.1 Konwencja stosowania wskazówek bezpieczeństwa
16 Instruction Guide ASM ProcessLens 02/2017

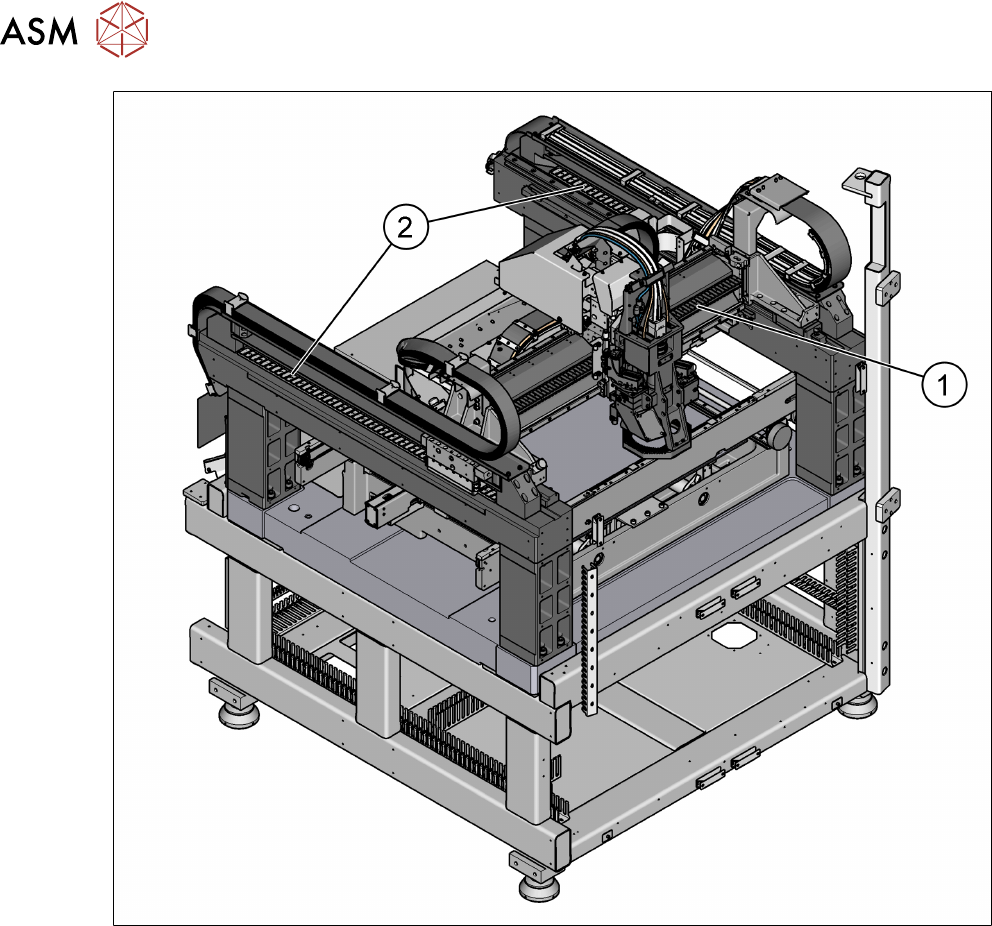

Rys.3: Umiejscowienie magnesów stałych w silnikach liniowych
1 Magnesy stałe w silnikach liniowych osi
X suwnicy
2 Magnesy stałe w silnikach liniowych osi
Y suwnicy
Podczas pracy z magnesami stałymi należy zwrócić uwagę na następujące kwestie:
► Osoby z aktywnymi implantami (np. rozrusznikami serca) lub innymi protezami ferromagne-
tycznymi nie mogą obsługiwać urządzenia ani przebywać w jego pobliżu. Należy zawsze za-
chowywać bezpieczną odległość od silnika liniowego.
► Mocna siła przyciągania magnetycznego oznacza, że należy zachować szczególną ostroż-
ność podczas pracy bezpośrednio przy szynie magnetycznej oraz przy ruchomym elemencie
głównym. Nigdy nie wnosić ciężkich ani szerokich obiektów wykonanych z żelaza lub ze stali
w pobliże szyny magnetycznej. Siła przyciągania magnetycznego jest niewidoczna, więc jej
efekty na otoczenie szyny magnetycznej są z reguły bagatelizowane. Przyciąganie magne-
tyczne może wystąpić nagle i osiągnąć wartość wielu tysięcy niutonów w bezpośrednim są-
siedztwie obiektów ferromagnetycznych (wykonanych ze stali lub żelaza) o rozmiarze podob-
nym do szyny magnetycznej.
► Podczas obsługi szyny magnetycznej należy zawsze nosić odzież roboczą i ochronną (np. rę-
kawice i obuwie ochronne itp.).
► Prace montażowe oraz inne zadania podczas wymiany szyny magnetycznej mogą wykony-
wać wyłącznie inżynierowie z zespołu ASM SMT Solutions.
2 Kwestie bezpieczeństwa
2.2 Etykiety ostrzegawcze
Instruction Guide ASM ProcessLens 02/2017 17
► W nagłych wypadkach należy zawsze mieć pod ręką co najmniej dwa bloki (o średnicy ok.
10–15°) wykonane z niemagnetycznego materiału (np. aluminium) oraz niemagnetyczny mło-
tek (o wadze ok. 2–3kg). Narzędzia te będą potrzebne do odłączenia części przyciągniętych
przez szynę magnetyczną oraz ewentualnego wyswobodzenia części działa znajdujących się
pomiędzy tymi dwoma elementami (np. palców, dłoni lub stopy). Nigdy nie umieszczać zespo-
łu cewek silnika z żelaznym rdzeniem bezpośrednio na szynie magnetycznej.
► Silne pola magnetyczne mogą uszkodzić lub zniszczyć urządzenia elektroniczne lub instru-
menty pomiarowe. Nie należy umieszczać urządzeń zawierających komponenty magnetyczne
w sąsiedztwie komputerów, monitorów ani magnetycznych nośników danych (np. dysków
twardych, kart kredytowych, taśm audio lub wideo itp.).
► Należy zachować odległość co najmniej 45cm pomiędzy poszczególnymi szynami magne-
tycznymi lub pomiędzy szyną magnetyczną a inną powierzchnią magnetyczną.
► Magnesy należy prawidłowo utylizować. Kluczowym elementem właściwej utylizacji jest pełne
rozmagnesowanie magnesów stałych.
2.2 Etykiety ostrzegawcze
Etykiety ostrzegawcze wykonano z miękkiej folii PVC. Są odporne na ścieranie, światło przenikanie
wody oraz warunki atmosferyczne. Ich konstrukcja jest zgodna z wymogami określonymi w nor-
mach ISO 3864-2 i ANSI Z535.6.
OSTRZEŻENIE
Uszkodzone lub nieczytelne etykiety ostrzegawcze
Należy upewnić się, że etykiety ostrzegawcze są zawsze łatwe do rozpoznania i odczyta-
nia.
► Nie czyścić etykiet ostrzegawczych za pomocą ściernych środków czyszczących ani
rozpuszczalników.
► Uszkodzone lub nieczytelne etykiety ostrzegawcze należy wymienić na nowe.
► Brakujące etykiety należy uzupełnić.
2 Kwestie bezpieczeństwa
2.2 Etykiety ostrzegawcze
18 Instruction Guide ASM ProcessLens 02/2017
2.2.1 Etykiety ostrzegawcze znajdujące się na urządzeniu
Rys.4: Etykiety ostrzegawcze — widok z przodu
1 W 201 [03009338-xx] 2 W 202 [03009341-xx]
3 Zewnętrzny punkt uziemienia
[00359574-xx]
4 W 210 [03009350-xx]
5 W 81-00382 [03112319-xx] 6 W 203 [03009342-xx]
