2 Kwestie bezpieczeństwa
2.2 Etykiety ostrzegawcze
Instruction Guide ASM ProcessLens 02/2017 27

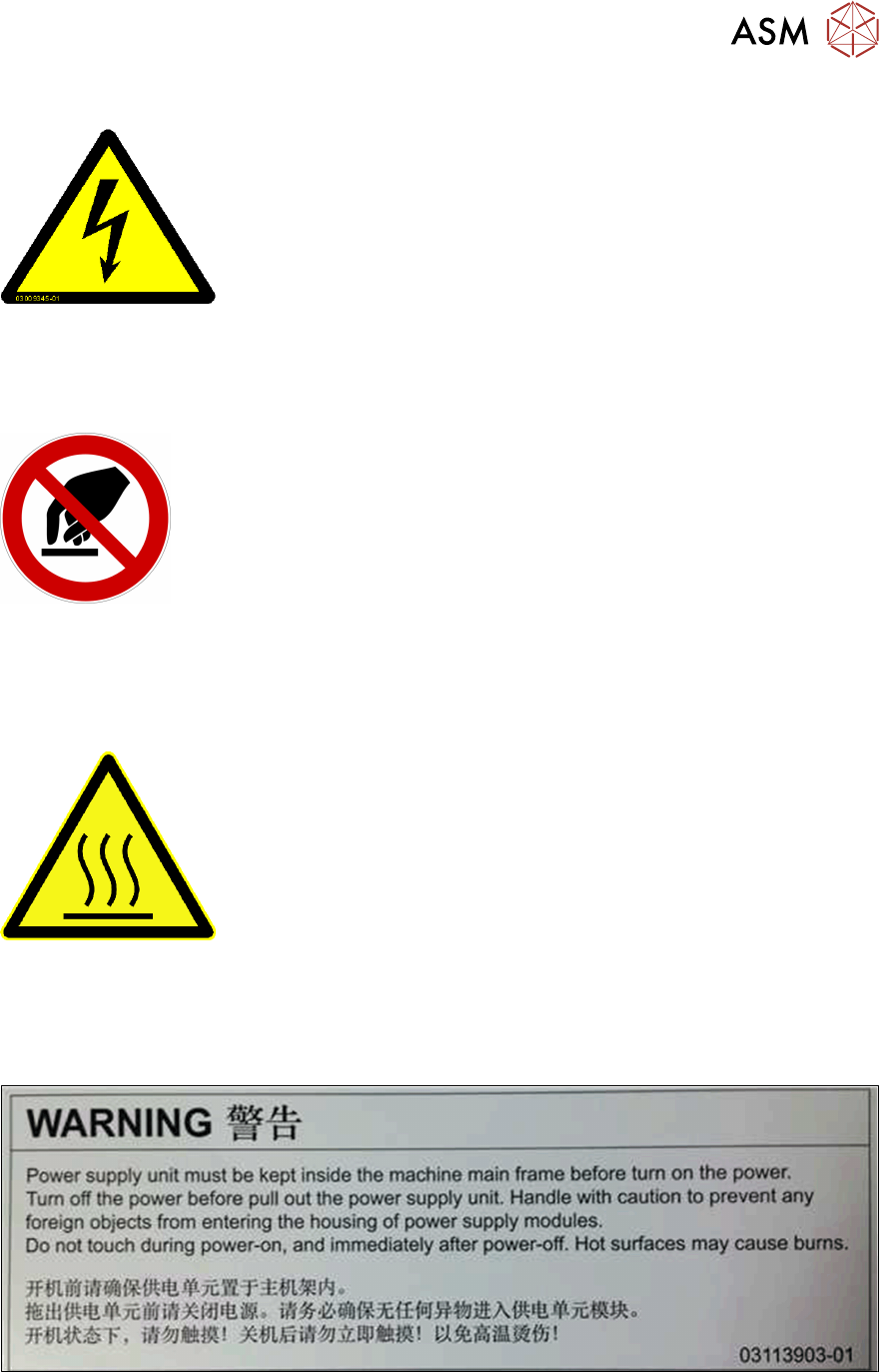

2.2.3.8 Etykieta ostrzegawcza W 206
Rys.17: W 206 [03009345-xx] (liczba na urządzenie: 2)
Niebezpieczne napięcia
Elementy znajdujące się za osłoną nadal będą
pod napięciem pomimo wyłączenia zasilania.
Przed przystąpieniem do prac serwisowych na-
leży odłączyć urządzenie od zasilania sieciowe-
go.
Region NAFTA: ryzyko porażenia prądem
lub poparzenia
Patrz rys. "Etykiety ostrzegawcze — zasilacz i rozdzielnica" [}22]
2.2.3.9 Etykieta ostrzegawcza P010 — Nie dotykać
Rys.18: Etykieta ostrzegawcza Nie dotykać (liczba na
urządzenie: 1)
Nie dotykać!
Nie dotykać modułu optycznego.
Patrz rys. "Etykiety ostrzegawcze — widok z przodu — wnętrze — część 1" [}20]
2.2.3.10 Etykieta ostrzegawcza HS — gorąca powierzchnia
Rys.19: Etykieta ostrzegawcza Gorąca powierzchnia
[03031926-xx] (liczba na urządzenie: 1)
RYZYKO POPARZENIA W WYNIKU KON-
TAKTU Z GORĄCĄ POWIERZCHNIĄ
Podczas ciągłej pracy urządzenia osłona zasila-
cza może się nagrzać.
► Należy zachować ostrożność, dotykając
osłony zasilacza.
Patrz rys. "Etykiety ostrzegawcze — zasilacz i rozdzielnica" [}22]
2.2.3.11 Etykieta ostrzegawcza PSUC — pokrywa zasilacza
Rys.20: Etykieta ostrzegawcza pokrywy zasilacza [03113903-xx] (liczba na urządzenie: 1)
Patrz rys. "Etykiety ostrzegawcze — zasilacz i rozdzielnica" [}22]
2 Kwestie bezpieczeństwa
2.2 Etykiety ostrzegawcze
28 Instruction Guide ASM ProcessLens 02/2017

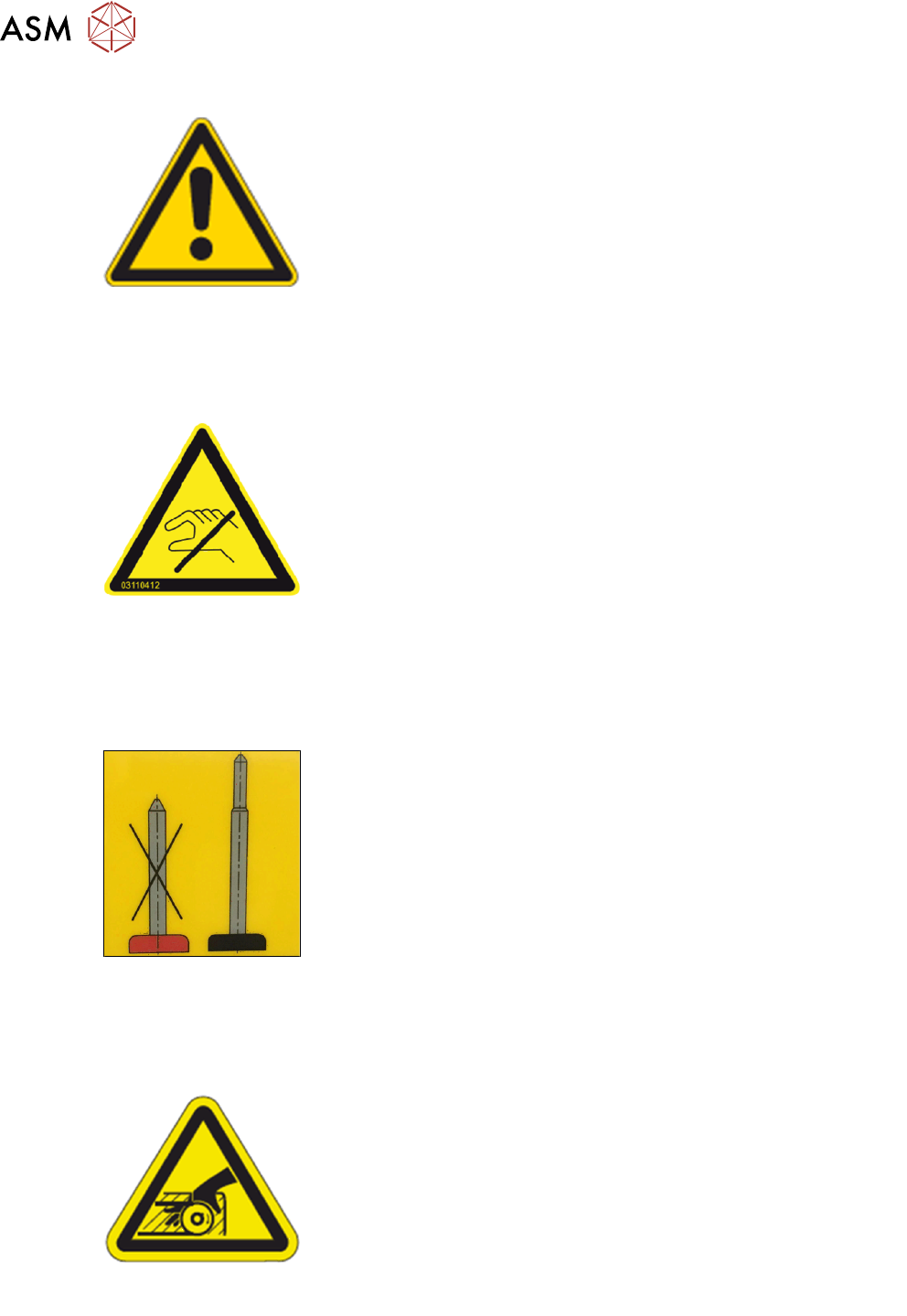

2.2.3.12 Etykieta ostrzegawcza — ostrzeżenie ogólne/uwaga
Rys.21: Etykieta ostrzegawcza — ostrzeżenie ogólne/
uwaga [03079298-xx] (liczba na urządzenie: 1)
Ostrzeżenie ogólne/uwaga
Ryzyko uszkodzenia elementu w przypadku
zdjęcia osłony!
Patrz rys. "Etykiety ostrzegawcze — przenośnik taśmowy" [}23]
2.2.3.13 Etykieta ostrzegawcza — delikatne elementy boczne przenośnika taśmowego
Rys.22: Etykieta ostrzegawcza — delikatne elementy
boczne przenośnika taśmowego [03110412-xx] (liczba
na urządzenie: 2)
Delikatne elementy boczne przenośnika ta-
śmowego
Boczne elementy przenośnika taśmowego są
bardzo delikatne. Nie należy ich poruszać, do-
póki nie zwolni się hamulców.
Poruszenie ich bez zwolnienia hamulca może
doprowadzić do ich nieodwracalnego uszkodze-
nia.
Patrz rys. "Etykiety ostrzegawcze — przenośnik taśmowy" [}23]
2.2.3.14 Etykieta ostrzegawcza — bolce podtrzymujące 94 mm
Rys.23: Etykieta ostrzegawcza — bolce podtrzymujące
94 mm [00368570-xx] (liczba na urządzenie: 2)
Bolce podtrzymujące 94 mm
Ryzyko uszkodzenia płytek drukowanych w
przypadku użycia nieprawidłowych bolców.
Patrz rys. "Etykiety ostrzegawcze — przenośnik taśmowy" [}23]
2.2.3.15 Etykieta ostrzegawcza — ryzyko zaplątania
Rys.24: Etykiety ostrzegawcze — ryzyko zaplątania
[03136855-xx] (liczba na urządzenie: 5)
Ryzyko związane z poruszającym się prze-
nośnikiem taśmowym
Sięganie do poruszającego się przenośnika ta-
śmowego może doprowadzić do urazów dłoni
lub ręki.
Nie sięgać do wnętrza pracującego urządzenia.
Patrz rys. "Etykiety ostrzegawcze — przenośnik taśmowy" [}23]
2 Kwestie bezpieczeństwa
2.3 Zasady bezpieczeństwa dotyczące transportowania urządzenia
Instruction Guide ASM ProcessLens 02/2017 29
2.2.4 Inne etykiety
2.2.4.1 Etykieta — zewnętrzny punkt uziemienia
Zewnętrzny punkt uziemienia
Należy zapoznać się z wytycznymi dotyczącymi
wyładowań elektrostatycznych w rozdziale 2,8.
Etykieta — ostrzeżenie ogólne/uwaga [00359574-xx] (liczba na urządzenie: 1)
Patrz rys. "Etykiety ostrzegawcze — widok z przodu" [}18]
2.2.4.2 Etykieta — uziemienie
Uziemienie
Wszystkie punkty uziemienia muszą być podłą-
czone.
Etykieta — uziemienie w różnych lokalizacjach
2.3 Zasady bezpieczeństwa dotyczące transportowania
urządzenia
Urządzenie należy transportować wózkiem widłowym o następującej specyfikacji:
Długość wideł: min. 1800mm
Udźwig: min. 6000kg
Odstęp pomiędzy widłami: min. 350mm
OSTRZEŻENIE
Ryzyko przewrócenia
Jeśli wózek widłowy nie spełnia wymaganej specyfikacji, istnieje ryzyko, że się przewróci
podczas przewożenia urządzenia.
Transportowanie urządzenia opisano w sekcji 4.1 "Konfiguracja transportu i dosta-
wy" [}55].
