2 Kwestie bezpieczeństwa 2.5 Funkcje zabezpieczające 34 Instruction Guide ASM ProcessLens 02/2017 2.5.2 Przełączniki i przyciski na urządzeniu 2.5.2.1 Pozycja przełączników i przycisków na urządzeniu Rys.27: Pozycja prz…

2 Kwestie bezpieczeństwa

2.5 Funkcje zabezpieczające

Instruction Guide ASM ProcessLens 02/2017 33

Działanie

Przedniej pokrywy ochronnej nie da się otworzyć (jest zamknięta), chyba że użytkownik naciśnie

przycisk „Open front door” (Otwórz drzwiczki przednie) w oprogramowaniu ASM SPI GUI.

► Zamknąć przednią pokrywę ochronną i nacisnąć przycisk „Open front door” (Otwórz drzwiczki

przednie).

► Nacisnąć przycisk START (patrz element 1 w rys. "Pozycja przełączników i przyci-

sków" [}34]).

Sekwencja przycisku START jest następująca:

●

Oprogramowanie sprawdzi, czy przednia pokrywa ochronna jest zamknięta na podstawie sta-

nu zamknięcia blokady drzwiczek oraz stanu przycisku ZATRZYMANIE AWARYJNE.

●

Jeśli przednia pokrywa ochronna jest zamknięta, a przycisk ZATRZYMANIE AWARYJNE nie

jest aktywny, oprogramowanie zamknie blokadę drzwiczek i zresetuje kontroler bezpieczeń-

stwa.

●

Oprogramowanie sprawdzi blokadę bezpieczeństwa, zanim włączy silniki.

Jeśli drzwiczki przednie zostaną otwarte, zasilanie osi zostanie natychmiast przerwane. Osie prze-

staną się poruszać.

Patrz również...

2 2.5.2.1 "Pozycja przełączników i przycisków na urządzeniu" [}34]

2 Kwestie bezpieczeństwa

2.5 Funkcje zabezpieczające

34 Instruction Guide ASM ProcessLens 02/2017

2.5.2 Przełączniki i przyciski na urządzeniu

2.5.2.1 Pozycja przełączników i przycisków na urządzeniu

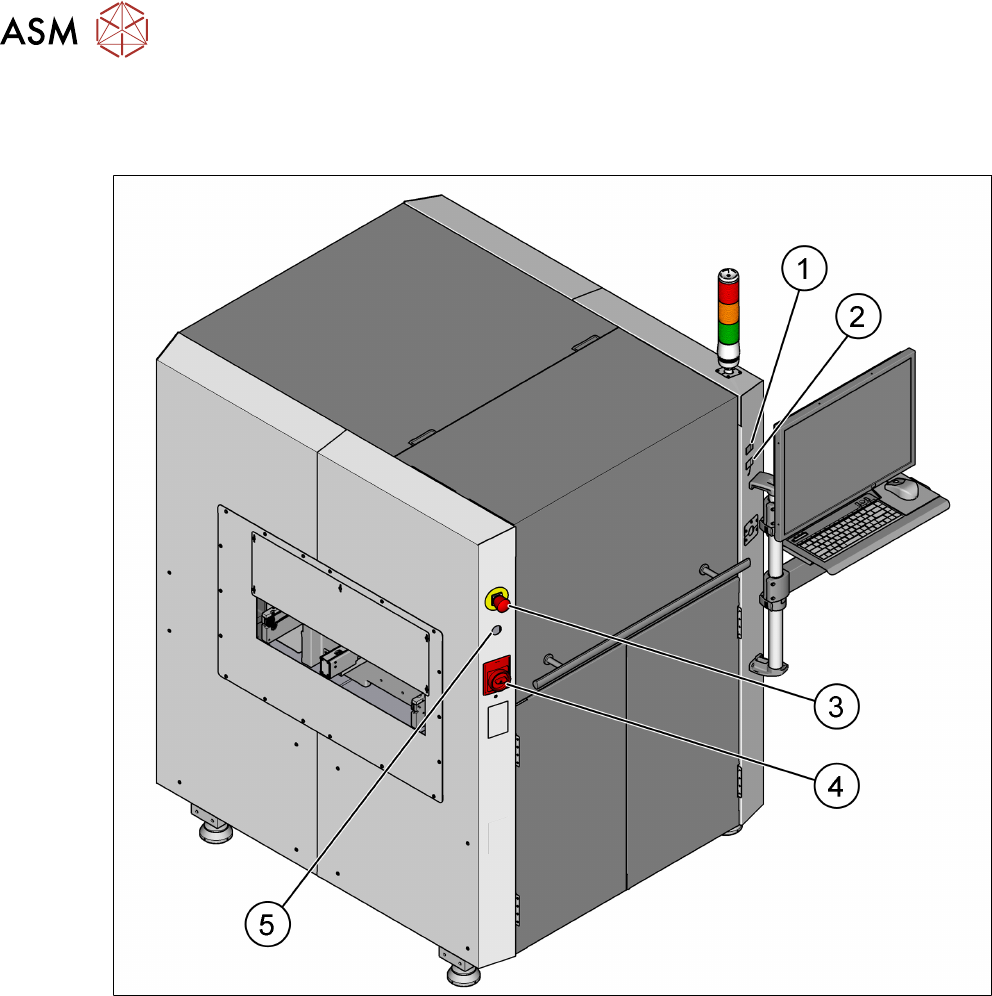

Rys.27: Pozycja przełączników i przycisków

1 Przycisk Start (zielony) 2 Przycisk Stop (czarny)

3 Przycisk ZATRZYMANIE AWARYJNE 4 Przełącznik główny

5 Przełącznik kluczykowy

2 Kwestie bezpieczeństwa

2.5 Funkcje zabezpieczające

Instruction Guide ASM ProcessLens 02/2017 35

2.5.2.2 Opis funkcji

Przełącznik główny zasilania jest w pozycji Wł.

Po przestawieniu głównego przełącznika zasilania w pozycję WŁ. urządzenie zacznie być zasilane

prądem 24VDC lub 240VAC.

Przełącznik główny zasilania jest w pozycji WYŁ.

(patrz 2.5.2.1 "Pozycja przełączników i przycisków na urządzeniu" [}34])

Przełącznik główny zasilania odłącza od zasilania jedną fazę.

NIEBEZPIECZEŃSTWO

Nieprawidłowa obsługa tych urządzeń może doprowadzić do śmierci lub poważnego

urazu użytkownika albo znacznego uszkodzenia sprzętu

► Należy zawsze przestrzegać obowiązujących przepisów dotyczących bezpieczeństwa

i zapobiegania wypadkom (w szczególności DIN EN 60204, część 1 lub IEC 60204,

część 1), a także krajowych przepisów dotyczących bezpieczeństwa.

► Drzwiczki zabezpieczające zasilacz może otwierać TYLKO odpowiednio przeszkolony

i wykwalifikowany personel.

Przycisk Start, zielony

(patrz 2.5.2.1 "Pozycja przełączników i przycisków na urządzeniu" [}34])

Po włączeniu zasilania za pomocą głównego przełącznika zasilania i uruchomieniu oprogramowa-

nia do inspekcji należy nacisnąć przycisk Start i włączyć tryb standardowej inspekcji ASM Proces-

sLens. Należy wykonać ten sam proces, jeśli zwolniono wcześniej załączony przycisk ZATRZYMA-

NIE AWARYJNE lub jeśli zamknięto wcześniej otwartą pokrywę ochronną.

Przycisk Stop, czarny

(patrz 2.5.2.1 "Pozycja przełączników i przycisków na urządzeniu" [}34])

Ten przycisk służy do zatrzymania urządzenia i wykonywania następujących działań:

●

Zatrzymanie produkcji i przełączenie urządzenia w tryb bezczynności.

●

Zasilanie sterowania nadal będzie włączone.

Przycisk ZATRZYMANIE AWARYJNE z blokadą

(patrz 2.5.2.1 "Pozycja przełączników i przycisków na urządzeniu" [}34])

Przycisk ZATRZYMANIE AWARYJNE jest czerwony i po naciśnięciu przechodzi w pozycję WŁ. Z

chwilą naciśnięcia tego przycisku otwiera się styk przełączający modułu blokady bezpieczeństwa.

Otwiera się styk sygnalizacyjny przycisku ZATRZYMANIE AWARYJNE.

WSKAZÓWKA

Cykl inspekcji zostanie przerwany i będzie go można kontynuować lub anulować, gdy urzą-

dzenie będzie ponownie działać prawidłowo.

WSKAZÓWKA

Schematy elektryczne urządzenia ASM ProcessLens

Szczegóły można znaleźć w schematach elektrycznych urządzenia ASM ProcessLens.
