2.5.2.2 Opis funkcji

Przełącznik główny zasilania jest w pozycji Wł.

Po przestawieniu głównego przełącznika zasilania w pozycję WŁ. urządzenie zacznie być zasilane

prądem 24VDC lub 240VAC.

Przełącznik główny zasilania jest w pozycji WYŁ.

(patrz 2.5.2.1 "Pozycja przełączników i przycisków na urządzeniu" [}34])

Przełącznik główny zasilania odłącza od zasilania jedną fazę.

NIEBEZPIECZEŃSTWO

Nieprawidłowa obsługa tych urządzeń może doprowadzić do śmierci lub poważnego

urazu użytkownika albo znacznego uszkodzenia sprzętu

► Należy zawsze przestrzegać obowiązujących przepisów dotyczących bezpieczeństwa

i zapobiegania wypadkom (w szczególności DIN EN 60204, część 1 lub IEC 60204,

część 1), a także krajowych przepisów dotyczących bezpieczeństwa.

► Drzwiczki zabezpieczające zasilacz może otwierać TYLKO odpowiednio przeszkolony

i wykwalifikowany personel.

Przycisk Start, zielony

(patrz 2.5.2.1 "Pozycja przełączników i przycisków na urządzeniu" [}34])

Po włączeniu zasilania za pomocą głównego przełącznika zasilania i uruchomieniu oprogramowa-

nia do inspekcji należy nacisnąć przycisk Start i włączyć tryb standardowej inspekcji ASM Proces-

sLens. Należy wykonać ten sam proces, jeśli zwolniono wcześniej załączony przycisk ZATRZYMA-

NIE AWARYJNE lub jeśli zamknięto wcześniej otwartą pokrywę ochronną.

Przycisk Stop, czarny

(patrz 2.5.2.1 "Pozycja przełączników i przycisków na urządzeniu" [}34])

Ten przycisk służy do zatrzymania urządzenia i wykonywania następujących działań:

●

Zatrzymanie produkcji i przełączenie urządzenia w tryb bezczynności.

●

Zasilanie sterowania nadal będzie włączone.

Przycisk ZATRZYMANIE AWARYJNE z blokadą

(patrz 2.5.2.1 "Pozycja przełączników i przycisków na urządzeniu" [}34])

Przycisk ZATRZYMANIE AWARYJNE jest czerwony i po naciśnięciu przechodzi w pozycję WŁ. Z

chwilą naciśnięcia tego przycisku otwiera się styk przełączający modułu blokady bezpieczeństwa.

Otwiera się styk sygnalizacyjny przycisku ZATRZYMANIE AWARYJNE.

WSKAZÓWKA

Cykl inspekcji zostanie przerwany i będzie go można kontynuować lub anulować, gdy urzą-

dzenie będzie ponownie działać prawidłowo.

WSKAZÓWKA

Schematy elektryczne urządzenia ASM ProcessLens

Szczegóły można znaleźć w schematach elektrycznych urządzenia ASM ProcessLens.

2 Kwestie bezpieczeństwa

2.5 Funkcje zabezpieczające

36 Instruction Guide ASM ProcessLens 02/2017

Zwolnić przycisk ZATRZYMANIE AWARYJNE

► Zwolnić aktywowany przycisk ZATRZYMANIE AWARYJNE z zablokowanej pozycji.

► Zamknąć komunikat w interfejsie graficznym EMS is triggered (Aktywowano EMS).

► Zamknąć komunikat w interfejsie graficznym Ready to open door (Można otworzyć drzwicz-

ki).

► Kliknąć kartę Zamknij w interfejsie graficznym.

ð Oprogramowanie sprawdzi, czy pokrywa jest zamknięta oraz czy EMS nie jest aktywny.

ð Oprogramowanie zablokuje drzwiczki i zresetuje blokadę bezpieczeństwa.

ð Oprogramowanie sprawdzi, czy blokada bezpieczeństwa została usunięta, a następnie

włączy silniki.

► Operator może nacisnąć przycisk START, aby wznowić produkcję.

Przełącznik kluczykowy WŁ./WYŁ.

(patrz 2.5.2.1 "Pozycja przełączników i przycisków na urządzeniu" [}34])

Jeśli komputer PC nie działa, należy ręcznie włączyć zasilanie sterowania i przełączyć przenośnik

taśmowy w tryb przenoszenia.

► Zamknąć interfejs graficzny.

► Wyłączyć urządzenie przełącznikiem głównym.

► Odczekać 30sekund i wyłączyć urządzenie przełącznikiem głównym.

► Przekręcić przełącznik kluczykowy w lewo i zwolnić go, aby włączyć zasilanie sterowania.

► Przekręcić przełącznik kluczykowy w prawo.

Przenośnik taśmowy został przestawiony w tryb przenoszenia.

2 Kwestie bezpieczeństwa

2.5 Funkcje zabezpieczające

Instruction Guide ASM ProcessLens 02/2017 37

2.5.2.3 Pozycja przełącznika zabezpieczającego na urządzeniu

Przed nieoczekiwanym uruchomieniem urządzenia chroni przełącznik zabezpieczający znajdujący

się na pokrywie ochronnej.

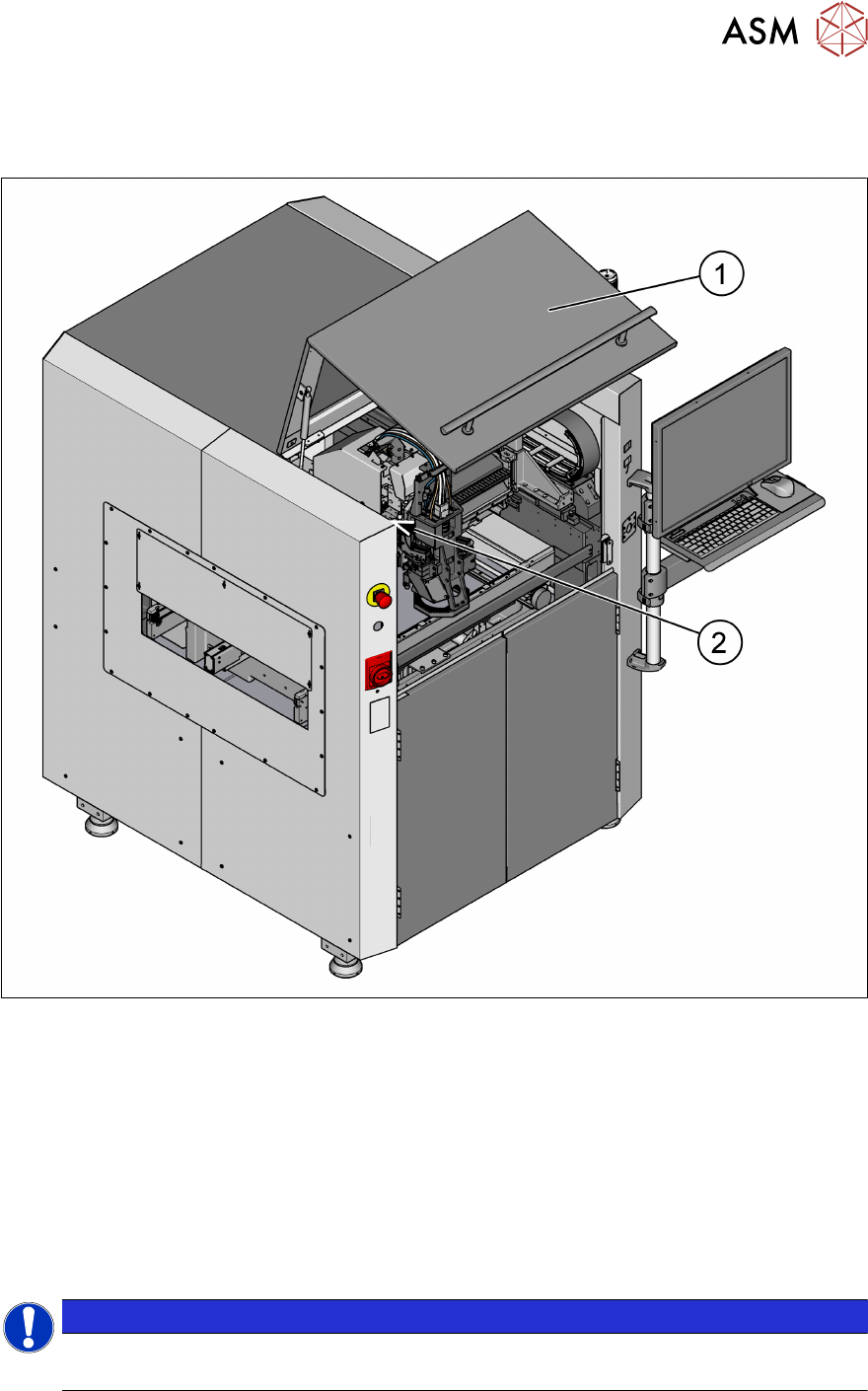

Rys.28: Pozycje przełączników zabezpieczających na urządzeniu

1 Przednia pokrywa ochronna 2 Przełącznik na pokrywie ochronnej

Przełącznik na pokrywie ochronnej

(patrz 2.5.2.3 "Pozycja przełącznika zabezpieczającego na urządzeniu" [}37])

Ten przełącznik sprawdza, czy pokrywa ochronna jest zamknięta. Gdy jest zamknięta, moduł blo-

kady bezpieczeństwa również jest zamknięty. Pokrywy ochronnej nie da się otworzyć (jest za-

mknięta), chyba że użytkownik naciśnie przycisk „Open front door” (Otwórz drzwiczki przednie) w

oprogramowaniu ASM SPI GUI. W przypadku otwarcia pokrywy moduł blokady bezpieczeństwa

również zostanie otwarty. Poszczególne elementy są wyłączone lub pozostają włączone.

WSKAZÓWKA

Schematy elektryczne urządzenia ASM ProcessLens

Szczegóły można znaleźć w schematach elektrycznych urządzenia ASM ProcessLens.
