3 Opis urządzenia 3.1 Przegląd modułów 46 Instruction Guide ASM ProcessLens 02/2017 3.1.2 Głowica do inspekcji Rys.30: Głowica do inspekcji 1 Moduł obrazujący (aparat i mocowanie obiektywu) 2 Prawe źródło światła 3D 3 G…

3 Opis urządzenia

3.1 Przegląd modułów

Instruction Guide ASM ProcessLens 02/2017 45

3 Opis urządzenia

3.1 Przegląd modułów

3.1.1 Przegląd zespołów

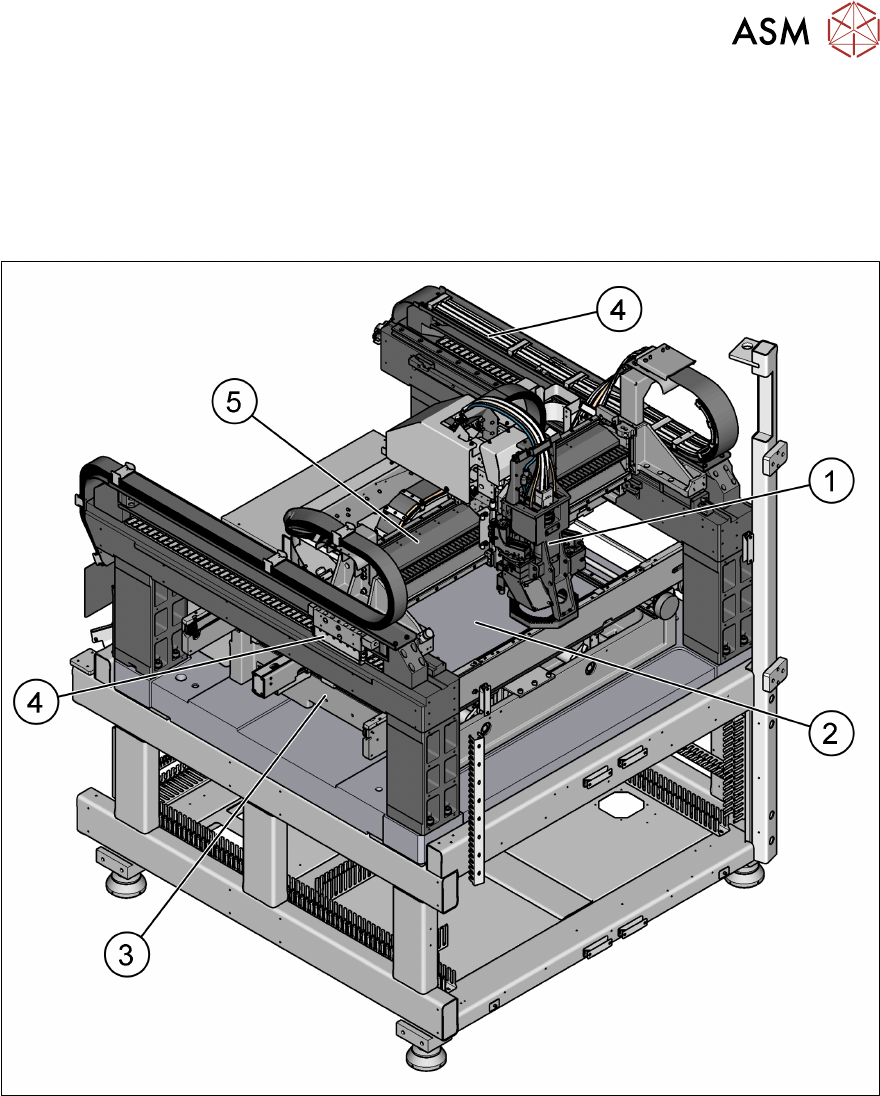

Rys.29: Przegląd zespołów

1 Głowica do inspekcji 2 Stół podnośny

3 Zespół przenośnika taśmowego do pły-

tek drukowanych

4 Oś Y głowicy do inspekcji

5 Oś X głowicy do inspekcji

3 Opis urządzenia

3.1 Przegląd modułów

46 Instruction Guide ASM ProcessLens 02/2017

3.1.2 Głowica do inspekcji

Rys.30: Głowica do inspekcji

1 Moduł obrazujący (aparat i mocowanie

obiektywu)

2 Prawe źródło światła 3D

3 Górny pierścień diod LED 4 Dolny pierścień diod LED

5 Lewe źródło światła 3D

3.1.2.1 Opis

Zadaniem znajdującego się w suwnicy modułu głowicy optycznej jest wykonywanie zdjęć, w opar-

ciu o które określa się wyniki inspekcji.

Moduł głowicy optycznej jest podzielony na dwa elementy — moduł projektora DLP oraz moduł ob-

razowania. Projektor DLP nanosi na płytkę drukowaną warstwy o różnych szerokościach i częstotli-

wościach, a moduł obrazowania robi jej zdjęcia. Następnie na podstawie tych zdjęć system odtwa-

rza obiekt w trzech wymiarach.

3 Opis urządzenia

3.1 Przegląd modułów

Instruction Guide ASM ProcessLens 02/2017 47

3.1.3 Zespół przenośnika taśmowego do płytek drukowanych

Rys.31: Przenośnik taśmowy do płytek drukowanych

A Przód urządzenia B Tył urządzenia

1 Tylna szyna przenośnika taśmowego 2 Jednostka sterująca przenośnikiem ta-

śmowym

3 Stała szyna przednia 4 Stół podnośny

5 Szyna z ogranicznikiem i czujnikami

3.1.3.1 Opis

Przenośnik płytek drukowanych to pojedynczy przenośnik taśmowy. Minimalna wymagana długość

przenośnika w urządzeniu to 1100mm. Z obu stron przenośnik sięga na odległość 15mm do prze-

nośnika poprzedzającego/końcowego, więc jego łączna długość wynosi 1130mm. Standardowo

przenośnik ma stałą szynę przednią oraz jeden stół podnośny bez bufora wejścia/wyjścia. Istnieje

możliwość zamontowania przedłużenia przenośnia w celu zwiększenia jego długości oraz dodania

możliwości dodawania kodów kreskowych, gdy urządzenie nie ma przenośnika poprzedzającego.
