3 Opis urządzenia 3.1 Przegląd modułów Instruction Guide ASM ProcessLens 02/2017 49 1 Stała zaciśnięta krawędź 2 Przednia krawędź płytki 3 Maks. 2,5mm 4 Przenośnik taśmowy 5 Kierunek transportowania płytki druko- wanej …

3 Opis urządzenia

3.1 Przegląd modułów

48 Instruction Guide ASM ProcessLens 02/2017

3.1.4 Definicja odkształcenia płytki drukowanej

Jest to maksymalne dopuszczalne odkształcenie płytki drukowanej, które może być precyzyjnie

zmierzone przez SPI.

3.1.4.1 Odkształcenie płytki drukowanej na przenośniku taśmowym

Odkształcenie płytki drukowanej w kierunku transportowania maks. 1% po przekątnej płytki, ale nie

więcej niż ±5mm.

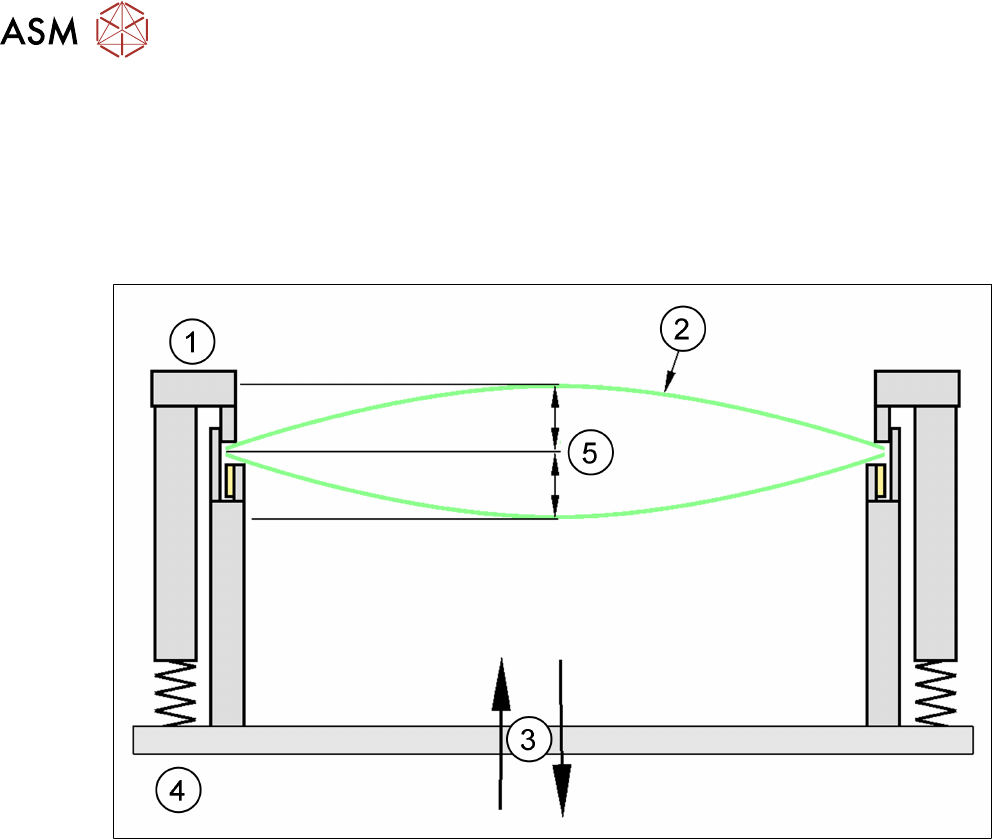

1 Stała zaciśnięta krawędź 2 Płytka drukowana

3 Ruchomy przyrząd zaciskowy 4 Szyna przenośnika taśmowego

5 +/- 4,5 mm

Odkształcenie płytki drukowanej w kierunku transportowania + grubość płytki < 5,5mm. Wygięcie

krawędzi płytki maks. 2,5mm.

3 Opis urządzenia

3.1 Przegląd modułów

Instruction Guide ASM ProcessLens 02/2017 49

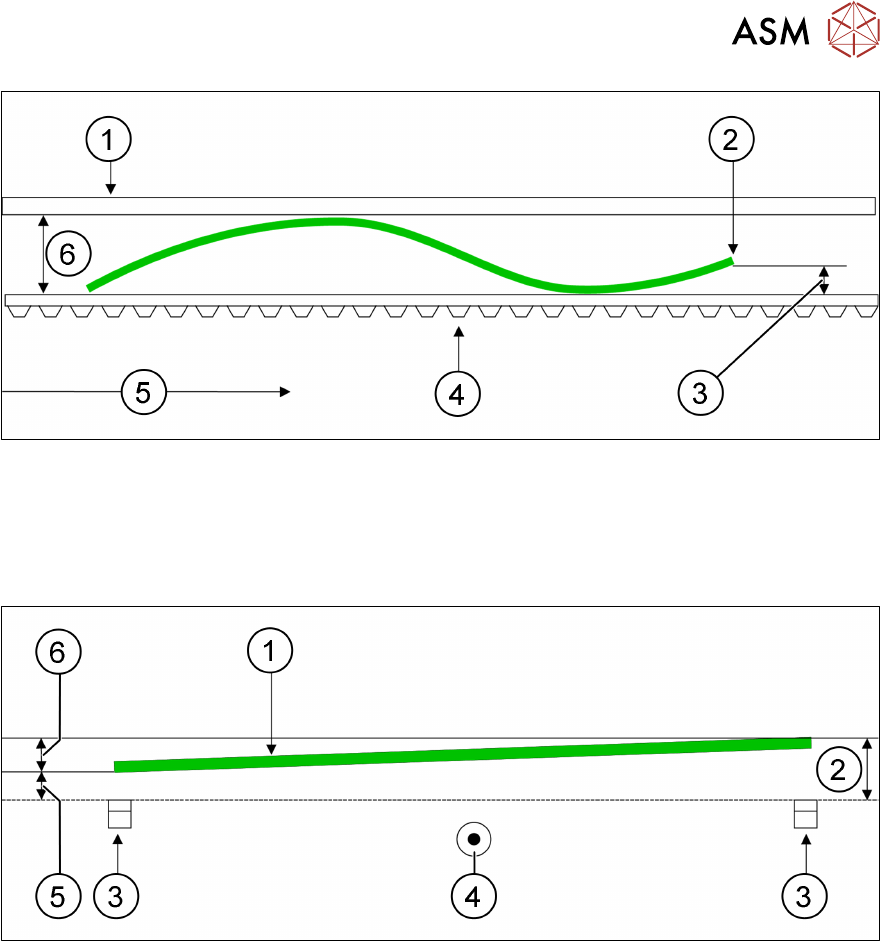

1 Stała zaciśnięta krawędź 2 Przednia krawędź płytki

3 Maks. 2,5mm 4 Przenośnik taśmowy

5 Kierunek transportowania płytki druko-

wanej

6 5,5mm

1 Przednia krawędź płytki 2 Maks. 2,5mm

3 Szyna przenośnika taśmowego 4 Kierunek transportowania płytki druko-

wanej

5 Maks. 2,5mm 6 Maks. 3mm

3 Opis urządzenia

3.1 Przegląd modułów

50 Instruction Guide ASM ProcessLens 02/2017

3.1.4.2 Maksymalne dopuszczalne odkształcenie płytki drukowanej podczas przetwarzania

przez urządzenie ASM ProcessLens

W trakcie inspekcji trwa aktywne mierzenie i śledzenie odkształceń płytki drukowanej, aby zapew-

nić ostrość obrazów oraz najwyższą precyzję pomiarów wysokości na rynku.

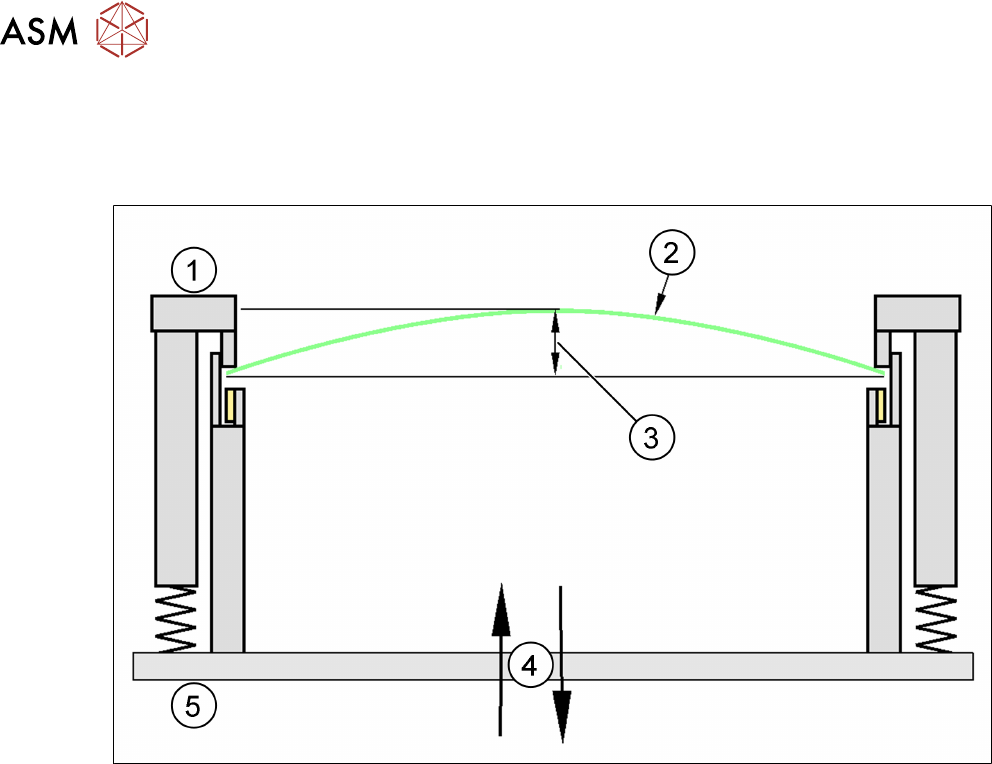

1 Stała zaciśnięta krawędź 2 Płytka drukowana

3 ≤ 2mm 4 Ruchomy przyrząd zaciskowy

5 Szyna przenośnika taśmowego

Odkształcenie płytki drukowanej w dół, maks. 4,5mm
