3 Opis urządzenia

3.2 Dane techniczne

52 Instruction Guide ASM ProcessLens 02/2017

3.2 Dane techniczne

3.2.1 Wymiary i warunki konfiguracji

Wymiary urządzenia

Długość wzdłuż kierunku transportowania

płytki drukowanej

1130mm

Szerokość 1300mm

Wysokość przy wysokości przenośnika wy-

noszącej 950mm

1600mm

Masa urządzenia 780kg

Zakres regulacji wysokości monitora i klawiatury 880–1140mm

Prześwit urządzenia

(gdy wysokość przenośnika wynosi

900mm)

wysokość urządzenia to 1831mm ± 15mm

(gdy wysokość przenośnika wynosi

930mm)

wysokość urządzenia to 1861mm ± 15mm

(gdy wysokość przenośnika wynosi

950mm)

wysokość urządzenia to 1881mm ± 15mm

Temperatura pokojowa Od 15°C do 35°C

Wilgotność względna Od 30% do 75% (średnio nie więcej niż 45%,

aby zapobiec możliwości kondensacji pary wod-

nej w urządzenia)

Zakres temperatur roboczych Od 0°C do 50°C

Wilgotność robocza maks. 50% przy 40°C

Wysokość eksploatacji maks. do 1000m n.p.m.

Maksymalna emisja hałasu 78 dB (A)

3.2.2 Środek ciężkości

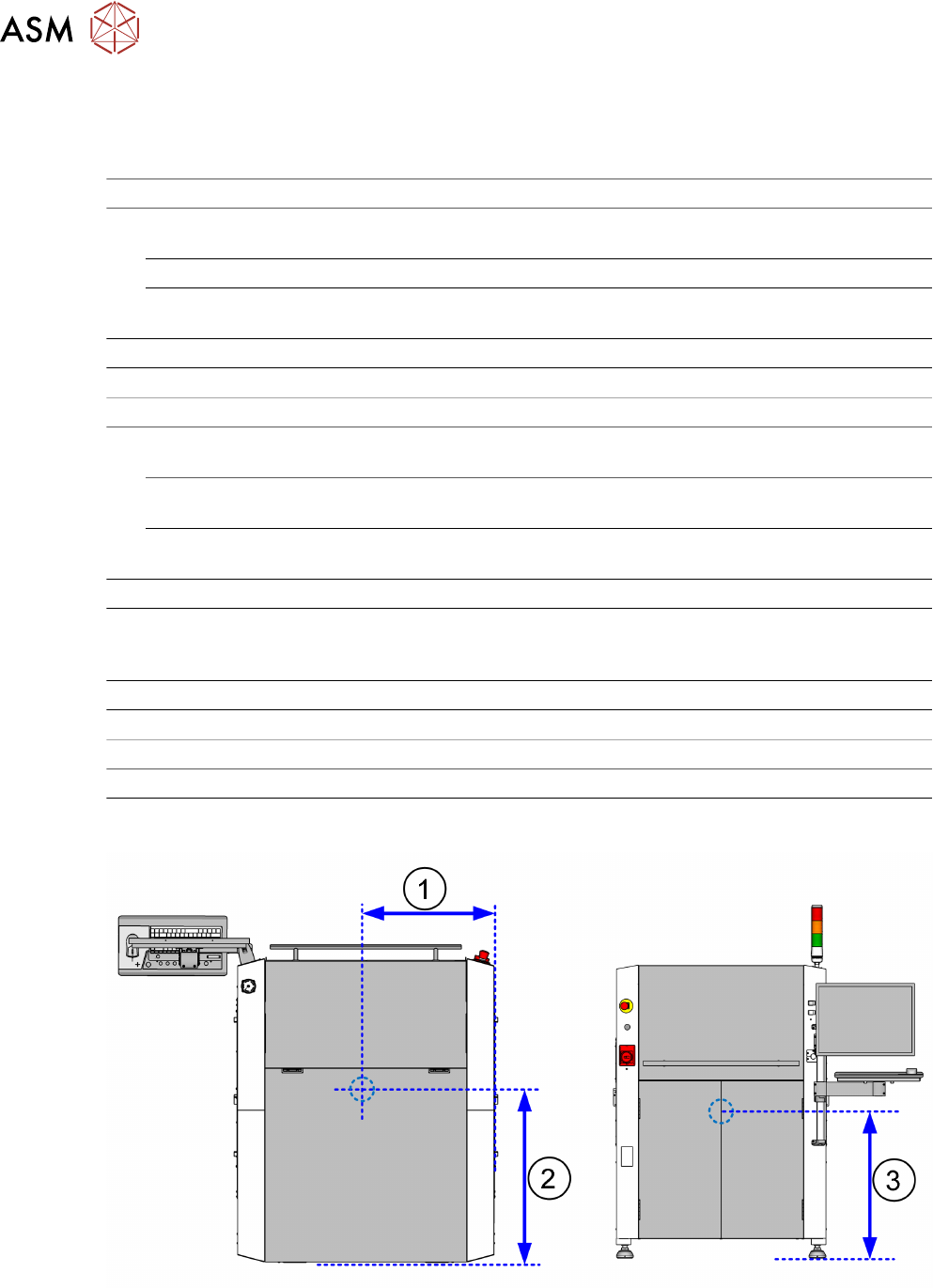

Rys.32: Środek ciężkości urządzenia do inspekcji pasty lutowniczej ASM ProcessLens

1 550mm 2 610mm

3 730mm

3 Opis urządzenia

3.2 Dane techniczne

Instruction Guide ASM ProcessLens 02/2017 53

3.2.3 Znamionowe parametry elektryczne

Napięcie zasilania Bezpieczni-

Główne źródło zasilania 1/N/PE

Prąd znamionowy: 110V

- 9,1A, 240V - 4,2A,

50/60Hz

2 × 15A

Pobór mocy 1kW

Źródło zasilania 100~240VAC, jednofazowe 50/60Hz

Gniazdo zasilania MENNEKES: 32A 230V 2 P+E NA WTYCZKĘ PROSTĄ

3.2.4 Specyfikacje przenośnika taśmowego

Czas ładowania/rozładowywania Poniżej 2,5s

Wysokość przenośnika SMEMA

Interfejs komunikacyjny przenośnika Lewo-prawo

Prawo-lewo

3.2.5 Specyfikacje płytek drukowanych

Minimalny rozmiar płytki drukowanej (dł. × szer.)

— pojedynczy przenośnik

50 × 50mm

Maksymalny rozmiar płytki drukowanej (dł. ×

szer.) — pojedynczy przenośnik

610 × 560mm

Zakres grubości płytki drukowanej Od 0,5 do 4,5mm

Minimalny prześwit krawędzi płytki drukowanej 3mm

Maksymalna waga płytki drukowanej 3kg

Prześwit od spodu płytki drukowanej 25mm

3.2.6 Możliwości pomiarowe

Rozmiar piksela (rozdzielczość aparatu) 15 × 15μm

Prędkość inspekcji Do 30cm

Rozdzielczość pomiaru wysokości 0,37μm

Dokładność pomiaru wysokości w docelowej war-

tości kalibracji

<= 2μm

Precyzja osi X/Y suwnicy < ±25µm przy 6σ

110V~ (opcjonalnie)

3 Opis urządzenia

3.2 Dane techniczne

54 Instruction Guide ASM ProcessLens 02/2017

3.2.7 Możliwości pomiarowe pasty lutowniczej

Pomiar Bezcieniowy

Funkcje pomiaru pasty Objętość, obszar, wysokość, odchylenie w osi

X i Y, kształt, pomosty, współpłaszczyznowość

Maksymalna wysokość pasty 1000μm

Minimalny rozmiar pasty 90 × 130μm

Minimalne nachylenie pasty 75μm

Powtarzalność pomiarów wysokości pasty lutow-

niczej

<= 1μm przy ± 3σ

Powtarzalność pomiarów objętości pasty lutowni-

czej

<= 3% przy ± 3σ

Powtarzalność pomiarów obszaru pasty lutowni-

czej

<= 3% przy ± 3σ

Powtarzalność i odtwarzalność (GRR) < 10%

3.2.8 Specyfikacja generowania programów

Generowanie programów < 10min

Programowanie offline możliwe

Obsługiwane formaty Gerber RS-274X
