3 Opis urządzenia
3.2 Dane techniczne
54 Instruction Guide ASM ProcessLens 02/2017
3.2.7 Możliwości pomiarowe pasty lutowniczej
Pomiar Bezcieniowy
Funkcje pomiaru pasty Objętość, obszar, wysokość, odchylenie w osi
X i Y, kształt, pomosty, współpłaszczyznowość
Maksymalna wysokość pasty 1000μm
Minimalny rozmiar pasty 90 × 130μm
Minimalne nachylenie pasty 75μm
Powtarzalność pomiarów wysokości pasty lutow-
niczej
<= 1μm przy ± 3σ
Powtarzalność pomiarów objętości pasty lutowni-
czej
<= 3% przy ± 3σ
Powtarzalność pomiarów obszaru pasty lutowni-
czej
<= 3% przy ± 3σ
Powtarzalność i odtwarzalność (GRR) < 10%
3.2.8 Specyfikacja generowania programów
Generowanie programów < 10min
Programowanie offline możliwe
Obsługiwane formaty Gerber RS-274X
4 Konfiguracja i oddanie do użytku
4.1 Konfiguracja transportu i dostawy
Instruction Guide ASM ProcessLens 02/2017 55
4 Konfiguracja i oddanie do użytku
4.1 Konfiguracja transportu i dostawy
4.1.1 Opakowanie do przesyłki
Urządzenie ASM ProcessLens zostanie dostarczone na drewnianej palecie, zamknięte w drewnia-
nej skrzyni owiniętej folią plastikową.
4.1.1.1 Warunki transportowania
Temperatura maks. 70°C
Wilgotność 60%
4.1.1.2 Wymiary opakowanie do przesyłki
Poniższa tabela przedstawia wymiary palet i drewnianych skrzyń:
Urządzenie (dł. × szer. × wys.)
Drewniana paleta 1850 × 1500mm
Drewniana skrzy-
nia
1850 × 1500 × 1850mm

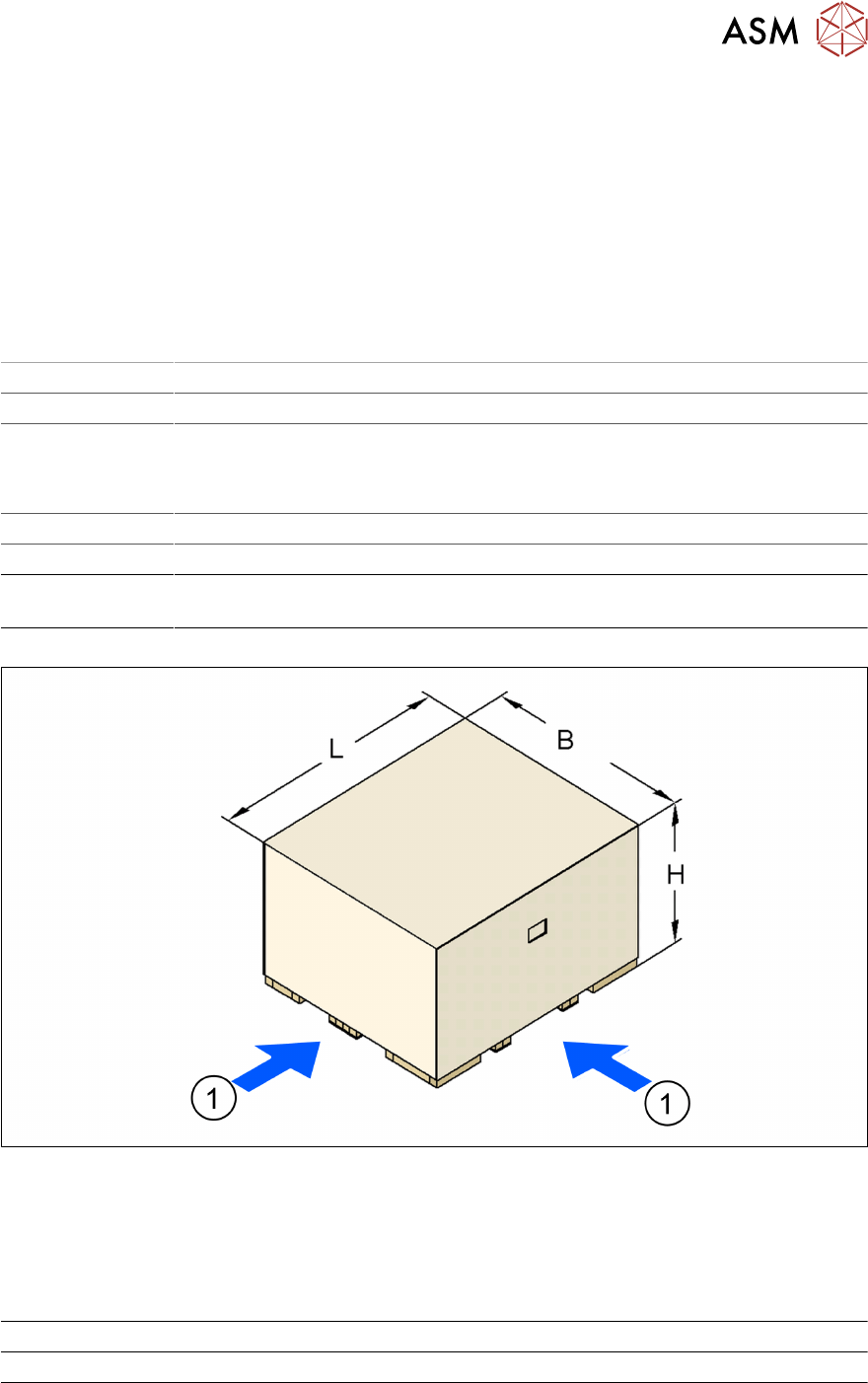

Rys.33: Skrzynia transportowa — wymiary w milimetrach
1 Przestrzeń na widły wózka widłowego
4.1.1.3 Masa urządzenia gotowego do wysyłki
Następująca tabela przedstawia masy urządzeń gotowych do wysyłki, wraz z opakowaniem.
Urządzenie Wysyłka na drewnianej palecie Wysyłka w drewnianej skrzyni
ASM ProcessLens 840kg 940kg
4 Konfiguracja i oddanie do użytku
4.1 Konfiguracja transportu i dostawy
56 Instruction Guide ASM ProcessLens 02/2017
4.1.2 Sprawdzanie dostawy
► Przechowywać urządzenie w opakowaniu aż do osiągnięcia przez nie temperatury pokojowej
(minimalnie 4godziny). W przeciwnym razie istnieje ryzyko wystąpienia kondensacji.
► Sprawdzić dostarczone opakowanie pod kątem uszkodzeń.
► Sprawdzić czujniki wstrząsów na skrzyni transportowej.
► Rozpakować urządzenie i akcesoria oraz sprawdzić kompletność przesyłki (odwołując się do
uwag dotyczących dostawy).
► Udokumentować rezultaty w raporcie o instalacji/protokole odbioru.
4.1.3 Konfiguracja dostarczonego urządzenia
Dostarczone urządzenie jest skonfigurowane w następujący sposób:
●
Szerokość przenośnika taśmowego wynosi 210mm. Ta wartość będzie istotna podczas regu-
lacji ustawień urządzenia.
●
Klawiatura jest odłączona i rozmontowana.
●
Monitor jest rozmontowany.
●
Kolumna świetlna jest rozmontowana.
●
Wszystkie ruchome osi są zabezpieczone klamrami.

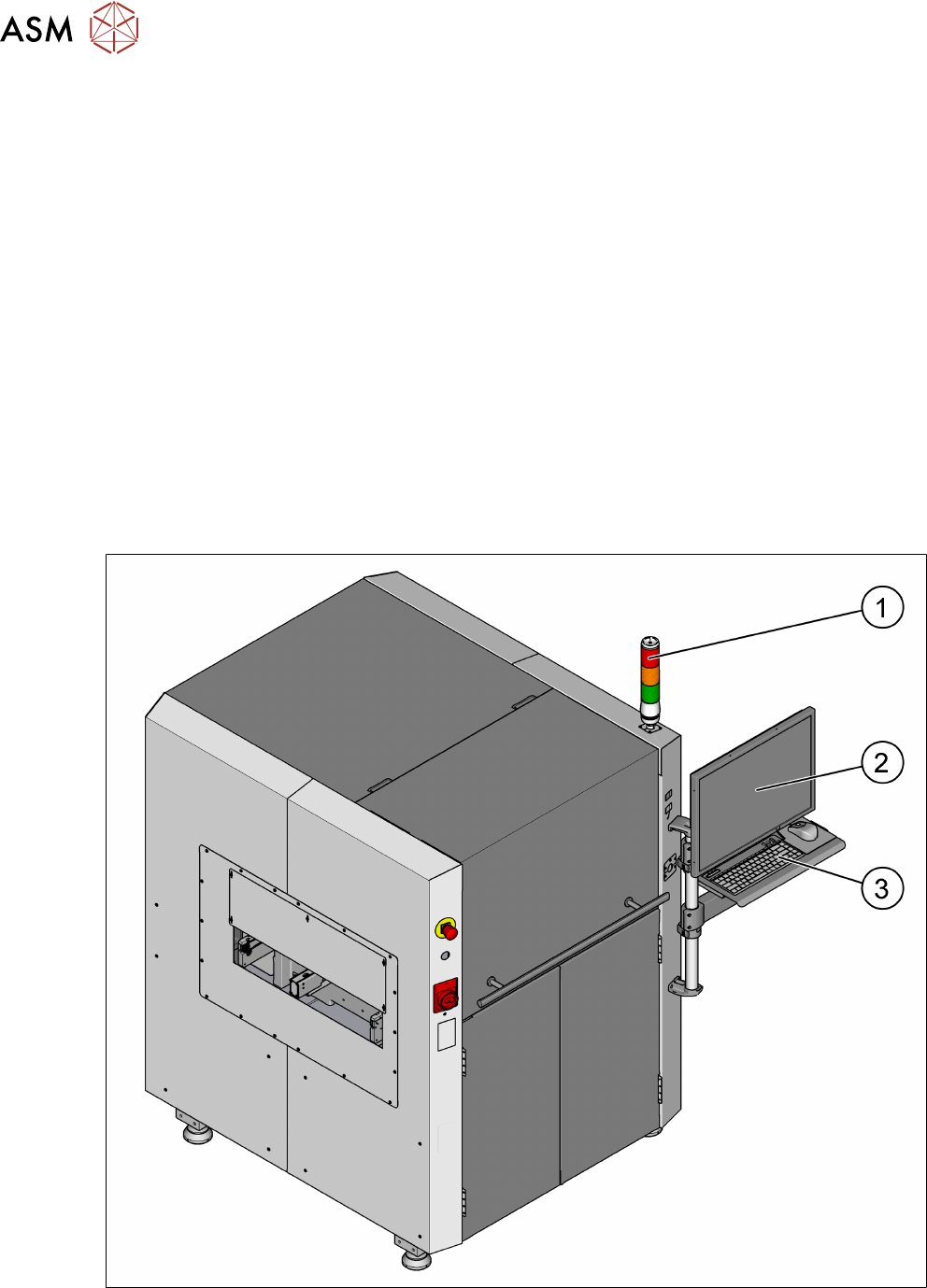

Rys.34: Konfiguracja dostarczonego urządzenia
1 Kolumna świetlna (rozmontowa) 2 Monitor (rozmontowany)
3 Klawiatura (rozmontowa)
