4 Konfiguracja i oddanie do użytku
4.3 Konfiguracja urządzenia
66 Instruction Guide ASM ProcessLens 02/2017
4.3.3.3 Montowanie monitorów
► Zainstalować i przymocować monitor do wspornika za pomocą 4 wkrętów M4 × 8mm z pod-
kładką.
► Podłączyć kabel zasilający.
► Podłączyć kabel VGA i dokręcić na nim wkręty.
4.3.4 Narzędzia i sprzęt
W celu regulacji wysokości urządzenia będą potrzebne następujące narzędzia:
●
Klucz płaski SW 19, SW 30, SW 36
●
Jedna lub dwie poziomice alkoholowe: dokładność 0,02mm/m
●
Wózek widłowy (specyfikacja: 4.1.4.3 "Środek transportu" [}57]).
4.3.5 Regulacja wysokości urządzenia
Wysokość urządzenia można regulować w dowolnym z następujących zakresów wysokości prze-
nośnika płytek drukowanych:
●
900mm ± 15mm
●
930mm ± 15mm
●
950mm ± 15mm
UWAGA
Podkładki dystansowe
W przypadku wybrania wysokości przenośnika 950 ± 15mm, należy zastosować podkładki
dystansowe w celu zachowania stabilności oraz precyzji pomiarów urządzenia ASM Pro-
cessLens.
WSKAZÓWKA
Wysokość przenośnika płytek drukowanych
Wysokość przenośnika płytek drukowanych to dystans pomiędzy górną krawędzią przeno-
śnika taśmowego płytek drukowanych a dolną krawędzią nóg urządzenia.
4 Konfiguracja i oddanie do użytku
4.3 Konfiguracja urządzenia
Instruction Guide ASM ProcessLens 02/2017 67
4.3.5.1 Wstępne ustawianie wysokości nóg urządzenia
Urządzenie ma 4 nogi.

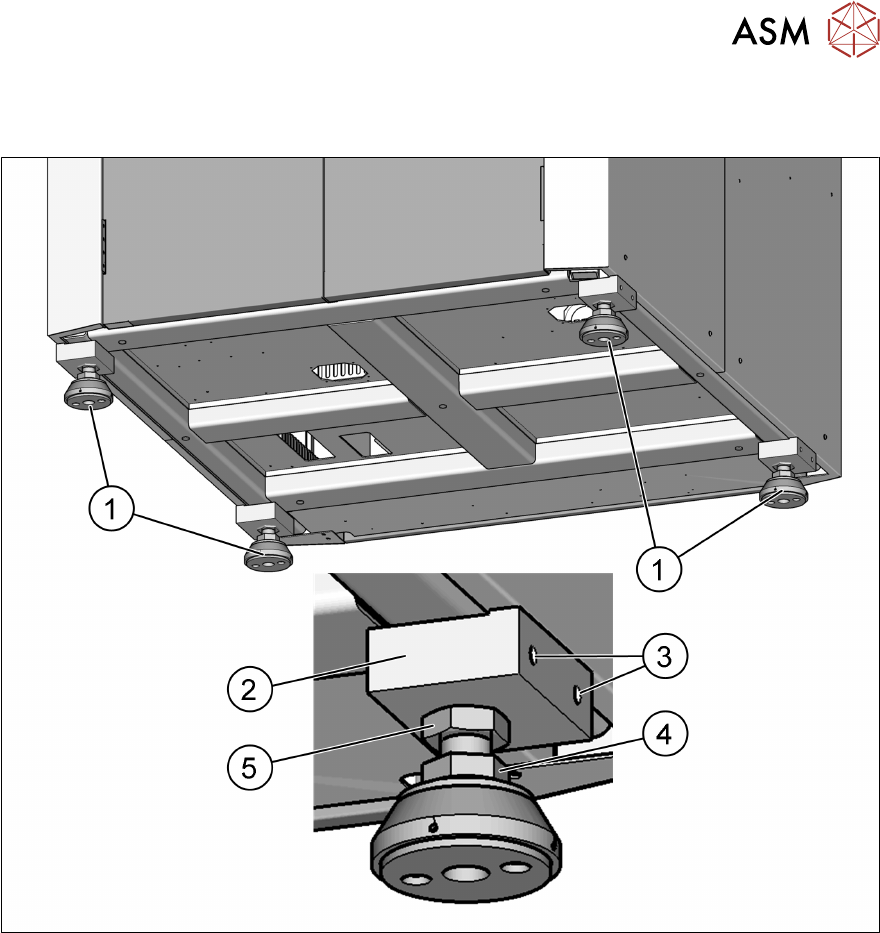

Rys.39: Wstępne ustawianie wysokości nóg urządzenia
1 Nogi urządzenia 2 Bloczek do transportowania i wsparcia
3 M10 × 20 do transportowania 4 Nakrętka M24 × M36
5 Nakrętka M24 × M36
► Zmierzyć przybliżoną wysokość przenośnika płytek drukowanych.
► Unieść urządzenie ASM ProcessLens za pomocą wózka widłowego.
► Poluzować dwie nakrętki zaciskowe (4 i 5) za pomocą klucza płaskiego 36mm.
► Przekręcać nogi urządzenia ASM ProcessLens (1) za pomocą dolnej nakrętki (4), aby ustawić
docelową wysokość przenośnika płytek drukowanych.
► Powtórzyć w przypadku pozostałych trzech nóg.
► Za pomocą wózka widłowego ostrożnie opuszczać urządzenie aż jego nogi dotkną podłoża.
Tę operację powinna zawsze nadzorować druga osoba, aby upewnić się, że opuszczane
urządzenie pozostanie stabilne.
Patrz również...
2 4.3.5.1 "Wstępne ustawianie wysokości nóg urządzenia" [}67]
4 Konfiguracja i oddanie do użytku
4.3 Konfiguracja urządzenia
68 Instruction Guide ASM ProcessLens 02/2017
4.3.6 Poziomowanie urządzenia
► Wypoziomować urządzenie w osi X i Y za pomocą poziomicy.

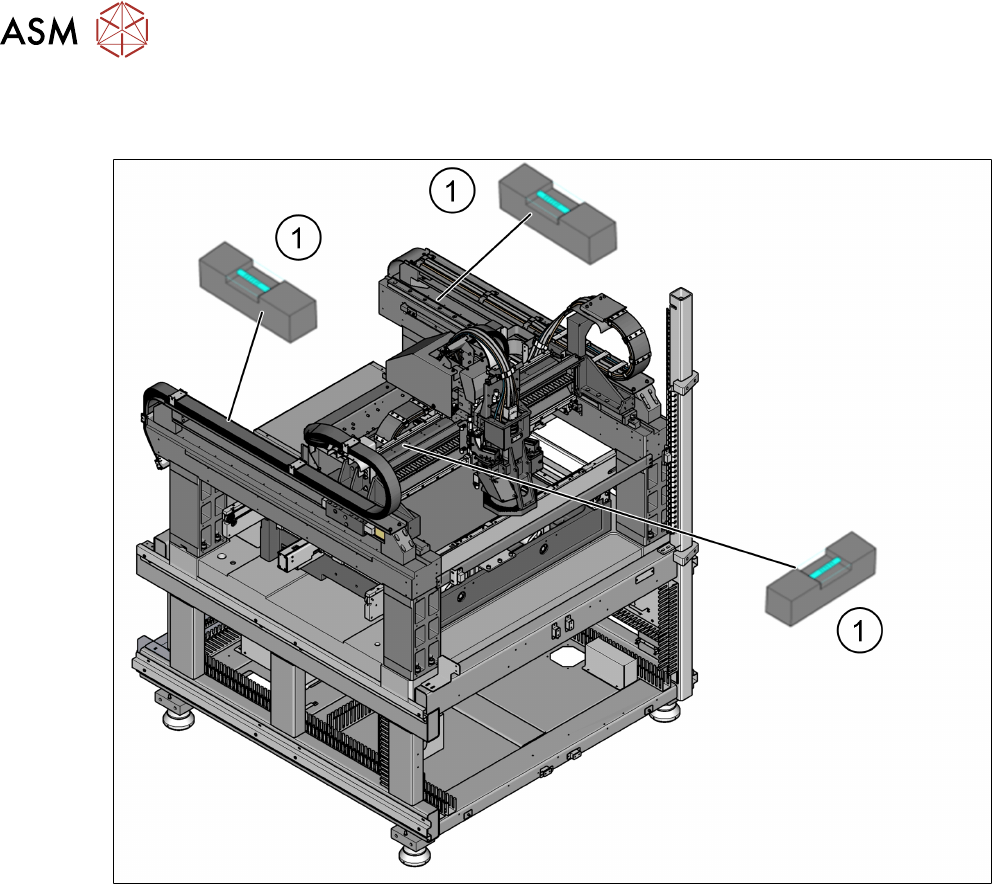

Rys.40: Umieścić poziomicę wzdłuż osi X i Y
► Umieścić poziomice (1) wzdłuż osi X i Y prowadnicy.
► Zmierzyć dystans pomiędzy górną krawędzią przenośnika taśmowego płytek drukowanych a
podłożem. Dystans powinien wynosić do 950mm, jeśli wysokość urządzenia jest ustawiona
na wartość 950mm. Dostępne są również inne wysokości.
► Przekręcać dolne nakrętki (pozycja 4 na rys. "Wstępne ustawianie wysokości nóg urządze-
nia" [}67]) wszystkich czterech nóg urządzenia tak, aby płyn w poziomicy nie wskazywał żad-
nego odchylenia (tolerancja wynosi ±0,05mm) na wymaganej wysokości przenośnika.
► Sprawdzić wymaganą wysokość przenośnika płytek.
► Gdy urządzenie zostanie wypoziomowane, należy przykręcić górne nakrętki (pozycja 4 na
rys. "Wstępne ustawianie wysokości nóg urządzenia" [}67]) w celu dociśnięcia wszystkich
nóg urządzenia.
► Za pomocą poziomicy sprawdzić, czy urządzenie jest dobrze wypoziomowane (tolerancja
±0,05mm).
Patrz również...
2 4.3.5.1 "Wstępne ustawianie wysokości nóg urządzenia" [}67]
