1 Wprowadzenie
1.1 Przegląd urządzenia
Instruction Guide ASM ProcessLens 02/2017 7
1 Wprowadzenie
Niniejsza instrukcja obsługi zawiera podstawowe informacje, z jakimi należy się zapoznać podczas
konfigurowania, obsługiwania i konserwowania urządzenia do inspekcji pasty lutowniczej ASM Pro-
cessLens®. Ponadto przedstawia uwagi, jakich należy przestrzegać, aby zapewnić sobie bezpie-
czeństwo oraz uniknąć uszkodzenia sprzętu.
Niniejszy dokument jest oryginalną instrukcją obsługi urządzenia.
1.1 Przegląd urządzenia
Rys.1: Urządzenie do inspekcji pasty lutowniczej ASM ProcessLens
1 Wprowadzenie
1.1 Przegląd urządzenia
8 Instruction Guide ASM ProcessLens 02/2017
1.1.1 Opis urządzenia
ASM ProcessLens to urządzenie do liniowej inspekcji pasty lutowniczej, które mierzy wizualnie
100% zgromadzonej pasty na dowolnym produkcie w 3 oraz 2 wymiarach, a następnie porównuje
te dane z oczekiwaną objętością, pozycją na osi X i Y, obszarem oraz średnią wysokością i kształ-
tem.
Ponadto sprawdza pomosty pomiędzy sąsiadującymi polami lutowniczymi oraz błędy współpłasz-
czyznowości grup pól lutowniczych należących do tego samego komponentu.
Kontrola wizualna jest oparta na danych matrycy w formacie Gerber, zawierających wszystkie
apertury, ich kształty, rozmiary, orientację oraz pozycję, a także grubość matrycy.
W trakcie kontroli urządzenie ASM ProcessLens mierzy odkształcenia każdej płytki drukowanej i
wykorzystuje te dane w celu utrzymania optymalnej ostrości obrazów poprzez regulację wysokości
osi Z. Ewolucję i historię procesu drukowania można wyświetlić za pośrednictwem dostarczonego
wraz z urządzeniem pakietu SPC (Statistical Process Control).
Urządzenie ASM ProcessLens w połączeniu ze wstępnym umieszczaniem ASM ProcessEngi-
ne stanowi produkt o nazwie ASM ProcessExpert. Jest to narzędzie służące do analizowania
układów matryc oraz automatycznego stabilizowania, charakteryzowania, doskonalenia procesu
drukowania oraz aktywnego sterowania nim.
1.1.2 Numer seryjny urządzenia
Numer seryjny znajduje się w tylnej części urządzenia.

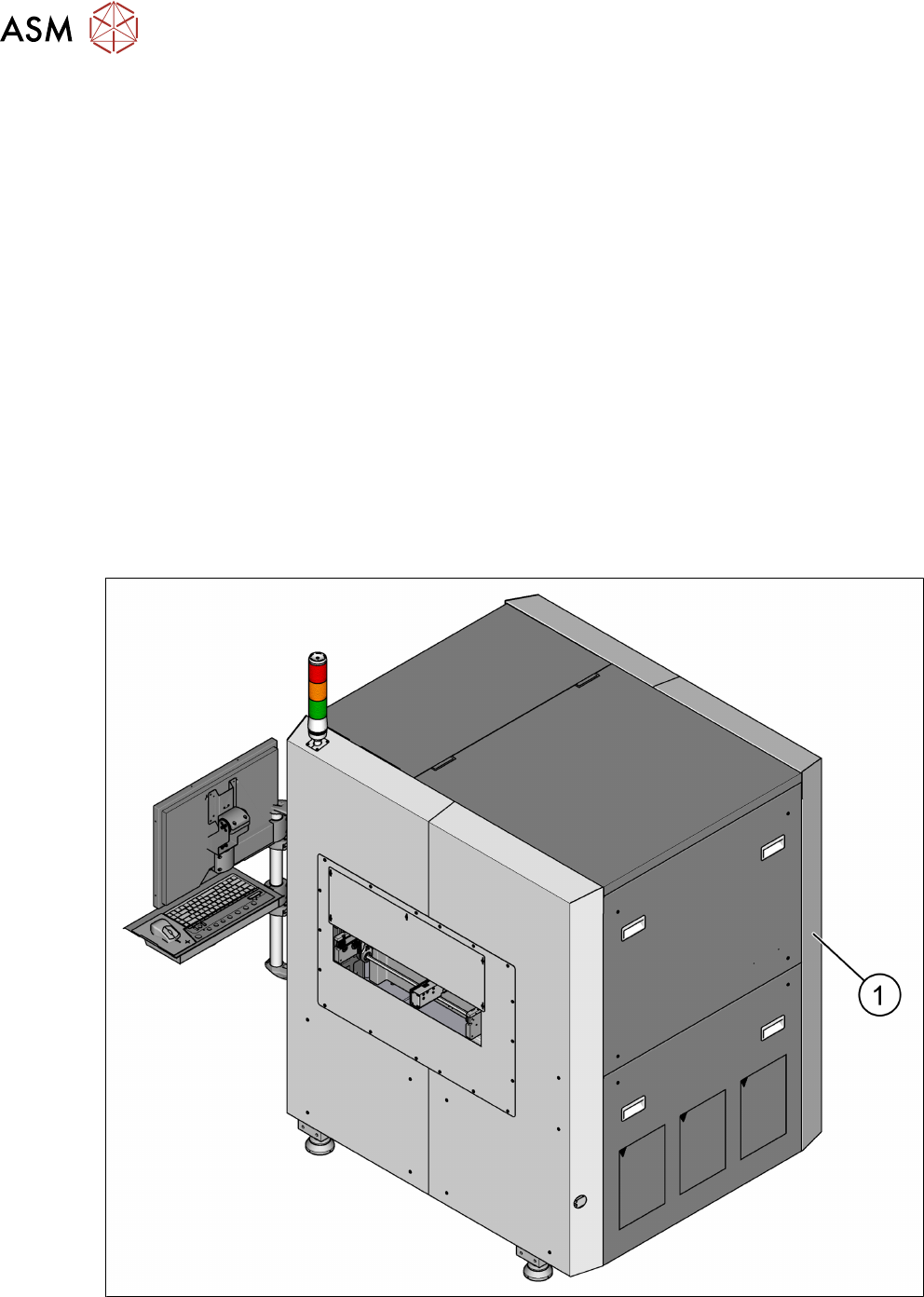

Rys.2: Położenie tabliczki znamionowej z numerem seryjnym
1 Tabliczka znamionowa
