4 Konfiguracja i oddanie do użytku 4.4 Oddawanie urządzenia do użytku 70 Instruction Guide ASM ProcessLens 02/2017 4.4.2 Zdejmowanie klamr ► Zdjąć wszystkie klamry (patrz następne trzy rysunki). ► Jeśli urządzenie ASM Pr…
4 Konfiguracja i oddanie do użytku
4.4 Oddawanie urządzenia do użytku
Instruction Guide ASM ProcessLens 02/2017 69
4.3.7 Usuwanie z prowadnic powłoki antykorozyjnej
Przed dostawą urządzenia są pokrywane powłoką antykorozyjną. Wszystkie osie i łożyska należy
przetrzeć niestrzępiącą się szmatką.
UWAGA
Powłoka antykorozyjna
► Z tego względu przed oddaniem urządzenia do użytku należy usunąć powłokę antyko-
rozyjną ze wszystkich jego osi i łożysk.
► Nasmarować wszystkie osie i łożyska za pomocą smaru opisanego w instrukcjach do-
tyczących konserwacji.
Jeśli środek antykorozyjny zostanie zmieszany ze smarem na łożyskach lub osiach, może wyraź-
nie zredukować okres eksploatacji łożysk i prowadnic.
UWAGA
Czyszczenie prowadnic
Podczas czyszczenia prowadnic i drążków należy zwrócić uwagę, aby do prowadnic nie
dostał się alkohol. Może on uszkodzić znajdujący w prowadnicach smar do łożysk.
4.4 Oddawanie urządzenia do użytku
4.4.1 Oddawanie urządzenia do użytku w miejscu instalacji
► Sprawdzić, czy wszystkie moduły są umieszczone prawidłowo.
► Przechowywać urządzenie aż do osiągnięcia przez nie temperatury pokojowej (minimalnie 4
godziny). W przeciwnym razie istnieje ryzyko wystąpienia kondensacji.
ð Otworzyć wszystkie pokrywy i drzwiczki.
ð Otworzyć dolną przednią pokrywę ochronną.
ð Otworzyć górną i dolną tylną pokrywę ochronną.
ð Zdjąć worek ze środkiem osuszającym.
► Przetrzeć prowadnice za pomocą niestrzępiącej się szmatki przed zdjęciem klamr.
UWAGA
Nie używać rozpuszczalników
► Patrz sekcja 4.3.7 "Usuwanie z prowadnic powłoki antykorozyjnej" [}69].
4 Konfiguracja i oddanie do użytku
4.4 Oddawanie urządzenia do użytku
70 Instruction Guide ASM ProcessLens 02/2017
4.4.2 Zdejmowanie klamr
► Zdjąć wszystkie klamry (patrz następne trzy rysunki).
► Jeśli urządzenie ASM ProcessLens należy przetransportować, należy zawsze przymocować
do niego klamry.
UWAGA
Kiedy przymocowywać klamry
Nie pozbywać się klamr.
► Należy je przechowywać w bezpiecznym miejscu na wypadek, gdy będą potrzebne
podczas transportowania urządzenia ASM ProcessLens do innej lokalizacji.
► Jeśli urządzenie ASM ProcessLens należy przetransportować, należy zawsze przy-
mocować do niego klamry.
Rys.41: Umiejscowienie klamr — przód urządzenia (część 1)
1 Klamry
4 Konfiguracja i oddanie do użytku
4.4 Oddawanie urządzenia do użytku
Instruction Guide ASM ProcessLens 02/2017 71

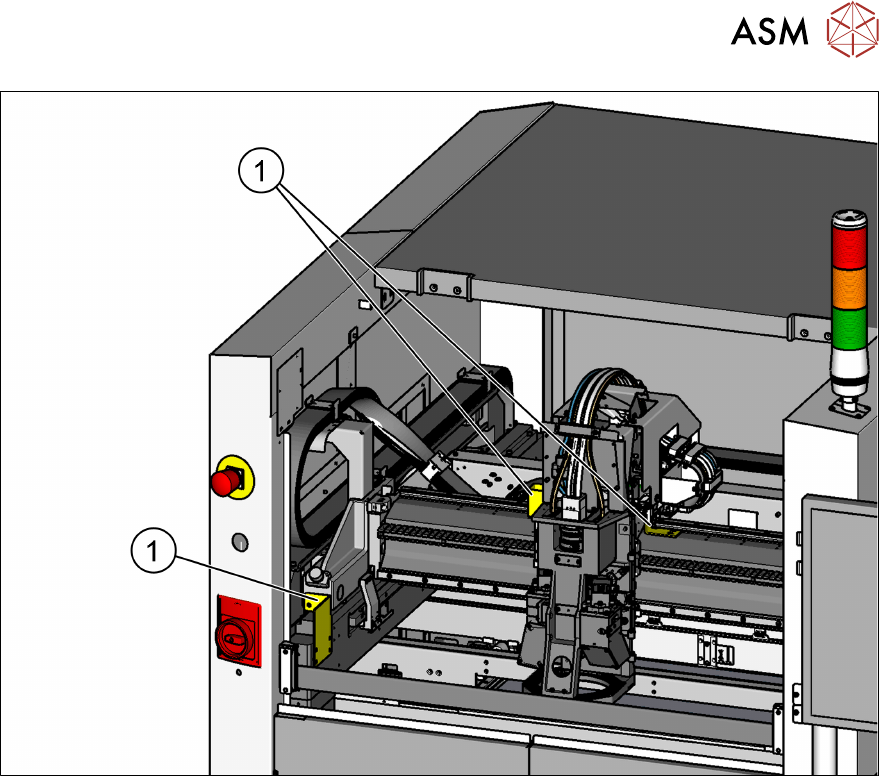

Rys.42: Umiejscowienie klamr — przód urządzenia (część 2)
1 Klamry
