5 Obsługiwanie urządzenia
Instruction Guide ASM ProcessLens 02/2017 73
5 Obsługiwanie urządzenia
Szczegółowe informacje znajdują się w następujących dokumentach:
●
Generowanie instrukcji ProcessLens [nr pozycji: 00900063-xx]
●
Szkolenia techniczne ASM ProcessLens [nr pozycji: 00900064-xx]
●
Szkolenie podstawowe dotyczące SPC [nr pozycji: 00900065-xx]
●
Szkolenie zaawansowane dotyczące SPC [nr pozycji: 00900066-xx]
●
Podręcznik operatora urządzenia ASM ProcessLens [nr pozycji: 00900067-xx]
UWAGA
Wykwalifikowany lub odpowiednio wyszkolony personel
► Nikt nie może uruchamiać ani obsługiwać urządzenia ani pracować na nim w żaden
inny sposób bez odpowiednich kwalifikacji. Używanie urządzenia niezgodnie z prze-
znaczeniem może doprowadzić do niebezpieczeństwa utraty życia lub zdrowia oraz
uszkodzenia mienia. Dodatkowe informacje na ten temat można znaleźć w sekcji
1.1.5 "Używanie niezgodnie z przeznaczeniem" [}9].
► Kwalifikacje te należy uzyskać, przechodząc odpowiednie kursy szkoleniowe lub
otrzymując konkretne polecenia. Polecenia musi wydawać odpowiednio przeszkolony
personel autoryzowany przez zespół ASM SMT Solutions. Przegląd kursów szkolenio-
wych znajduje się w sekcji 1.2 "Kwalifikacja i szkolenie personelu" [}10].
5 Obsługiwanie urządzenia
5.1 Elementy sterowania i wyświetlacze
74 Instruction Guide ASM ProcessLens 02/2017
5.1 Elementy sterowania i wyświetlacze
5.1.1 Przegląd

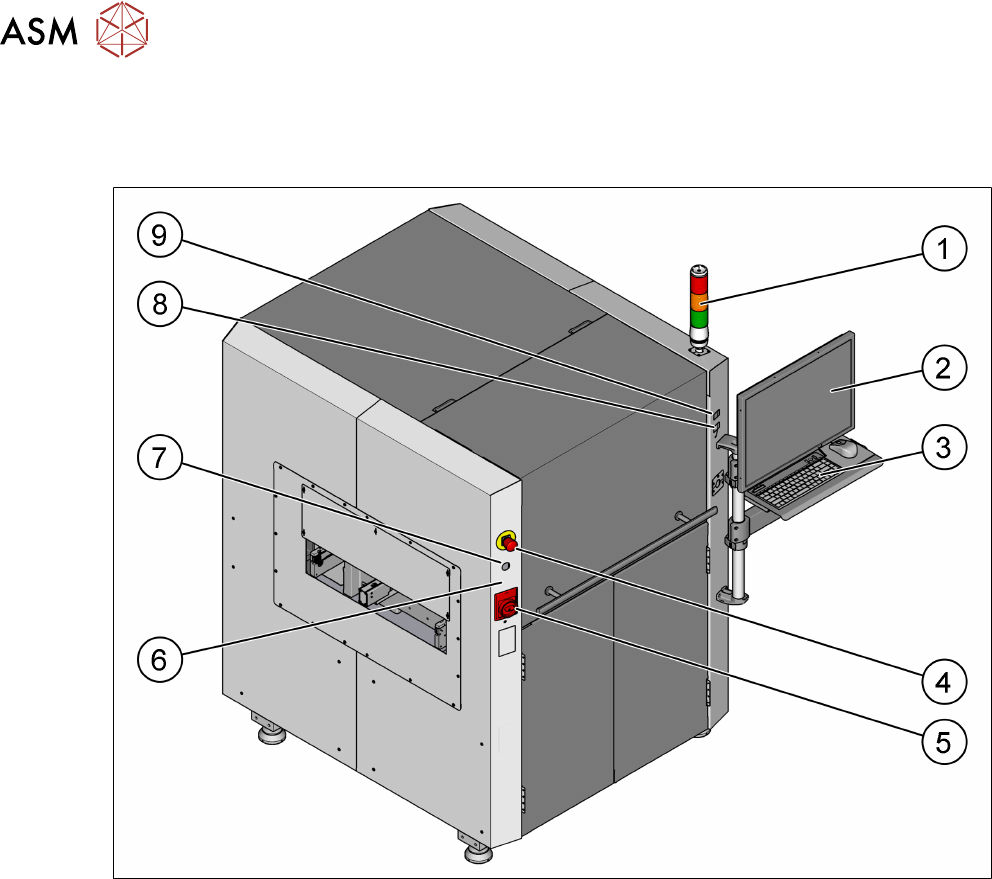

Rys.44: Elementy sterowania i wyświetlacze
1 Kolumna świetlna z brzęczykiem 2 Monitor LCD
3 Klawiatura i mysz 4 Przycisk ZATRZYMANIE AWARYJNE
5 Przełącznik główny 6 Lampa trybu bezczynności urządzenia
7 Przełącznik kluczykowy 8 Przycisk Start (zielony)
9 Przycisk Stop (czarny)
5 Obsługiwanie urządzenia
5.1 Elementy sterowania i wyświetlacze
Instruction Guide ASM ProcessLens 02/2017 75
5.1.2 Opis
Wszystkie elementy sterowania są łatwo dostępne dla osób o wzroście od 140cm.
Programowalna kolumna świetlna z brzęczykiem
(patrz rys. "Elementy sterowania i wyświetlacze" [}74])
Programowalna kolumna świetlna jest używana do sygnalizowania o stanie działania oraz wszel-
kich awariach urządzenia. Brzęczyk emituje sygnał dźwiękowy z chwilą wystąpienia alertu. Se-
kwencja kolorów na kolumnie jest następująca: czerwony - pomarańczowy - zielony.
Funkcja programowania kolumny świetlnej pozwala operatorowi przypisywać kombinację następu-
jących warunków kolumny świetlnej do zdarzeń urządzenia:
Warunek Możliwe stany Częstotliwość migania
Zielony Wł.
Wył.
Miganie
Częstotliwość migania (ms)
Pomarańczowy Wł.
Wył.
Miganie
Częstotliwość migania (ms)
Czerwony Wł.
Wył.
Miganie
Częstotliwość migania (ms)
Brzęczyk Wł.
Wył.
Częstotliwość migania (ms)
Monitor LCD
(patrz rys. "Elementy sterowania i wyświetlacze" [}74])
Z przodu urządzenia ASM ProcessLens znajduje się płaski monitor LCD. Opcjonalnie dostępny
może być również dotykowy monitor LCD.
Klawiatura
(patrz rys. "Elementy sterowania i wyświetlacze" [}74])
Klawiatura i mysz znajdują się pod monitorem.
UWAGA
Ryzyko zderzenia z uchwytem na monitor i klawiaturę
Istnieje ryzyko zderzenia pokrywy przedniej z ramieniem, na którym zamontowano monitor,
klawiaturę i mysz.
Przełącznik kluczykowy WŁ./WYŁ.
(patrz rys. "Elementy sterowania i wyświetlacze" [}74])
Jeśli komputer PC nie działa, należy ręcznie włączyć zasilanie sterowania i przełączyć przenośnik
taśmowy w tryb przenoszenia.
► Zamknąć interfejs graficzny.
► Wyłączyć urządzenie przełącznikiem głównym.
► Odczekać 30sekund i wyłączyć urządzenie przełącznikiem głównym.
► Przekręcić przełącznik kluczykowy w lewo i zwolnić go, aby włączyć zasilanie sterowania.
► Przekręcić przełącznik kluczykowy w prawo.
Przenośnik taśmowy został przestawiony w tryb przenoszenia.
