6 WF 3 TX-Serie Instandhaltung Einen gewarteten CPP-Kopf wieder einbauen 8 min 1 / 2 V O R S I C H T ! V o r d e r W a r t u n g S i c h e r h e i t s h i n w e i s e i n B e t r i e b s a n l e i t u n g b e a c h t e…
www.asm-smt.com
Sicherheitshinweise zu Arbeiten am Schneidgerät
WARNUNG!
Bei Arbeiten im Bereich des Schneidgerätes besteht Verletzungsgefahr.
Wenn Sie Arbeiten im Bereich des Schneidgeräts durchführen, dann fahren
Sie die BE-Wagen aus der Maschine und trennen Sie die Maschine von der
Netz- und Druckluftversorgung.
Warten Sie so lange, bis der Betriebsdruck auf 0 MPa abgesunken ist.
Sichern Sie die Maschine gewissenhaft gegen unbefugtes Wiedereinschalten.
Greifen Sie nicht in das Schneidgerät.
.
Sicherheitshinweise zu Gefahrenstoffen
VORSICHT!
Sicherheitsdatenblätter beachten
Berücksichtigen Sie beim Umgang mit Gefahrenstoffen (z.B. Loctite 241,
Ethylalkohol) das jeweils gültige Sicherheitsdatenblatt.
.
Was vor Beginn der Arbeiten zu tun ist...
Aufgabe und Zweck
Bevor Sie an den Automaten Instandhaltungs-, Umbau- oder Servicearbeiten in ir-
gendeiner Form ausführen, müssen Sie diesen, so nicht anders beschrieben,
gegen Wiedereinschalten sichern und dazu entsprechende Warnschilder anbrin-
gen. Wenn ein Ausschalten der Maschine nicht nötig oder möglich ist, dann wird
dies explizit beschrieben.
Wenn Sie sich an die nachstehend beschriebene Vorgehensweise halten, ist eine
Verletzungsgefahr für Mitarbeiter ausgeschlossen.
HINWEIS!
Zusätzliche Sicherheitsmaßnahmen
Dieses Verfahren beinhaltet die Mindestanforderungen, die an das Verfahren
zum Verriegeln bzw. Anbringen von Warnschildern am Automaten bei In-
standhaltungs- und Servicearbeiten gestellt werden. Zusätzliche Sicherheits-
maßnahmen, die nötig sind, um die Arbeit sicher zu beenden, können von
der Arbeitssicherheit, dem Sicherheitsbeauftragten, dem Sicherheitskommit-
tee und der Gesundheitsabteilung spezifiziert werden.
.
Beschreibung
Halten Sie sich immer an die nachstehend beschriebene Vorgehensweise, wenn
Sie die Energie im Automaten freischalten, regeln oder freisetzen wollen.
u Unterrichten Sie darüber alle betroffenen Mitarbeiter.
u Schalten Sie den Automaten bzw. alle Zusatzgeräte ab. Führen Sie dazu die
normalen Abschaltverfahren durch:
ð Drücken Sie den STOPP-Taster.
ð Fahren Sie den Stationsrechner herunter.
ð Schalten Sie den Automaten am Hauptschalter aus.
u Trennen Sie den Automaten von all seinen Energiequellen:
ð Unterbrechen Sie die Druckluftzuführung.
ð Unterbrechen Sie die Netzversorgung.
u Verriegeln Sie die Anlagen.
ð Bringen Sie überall ein Schloss an, wo dies möglich ist (z.B. am Haupt-
schalter oder Motorschutzschalter).
6 WF 3 TX-Serie Instandhaltung Einen gewarteten CPP-Kopf wieder einbauen 8 min 1 / 2
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T8, T9, T49, T62
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com

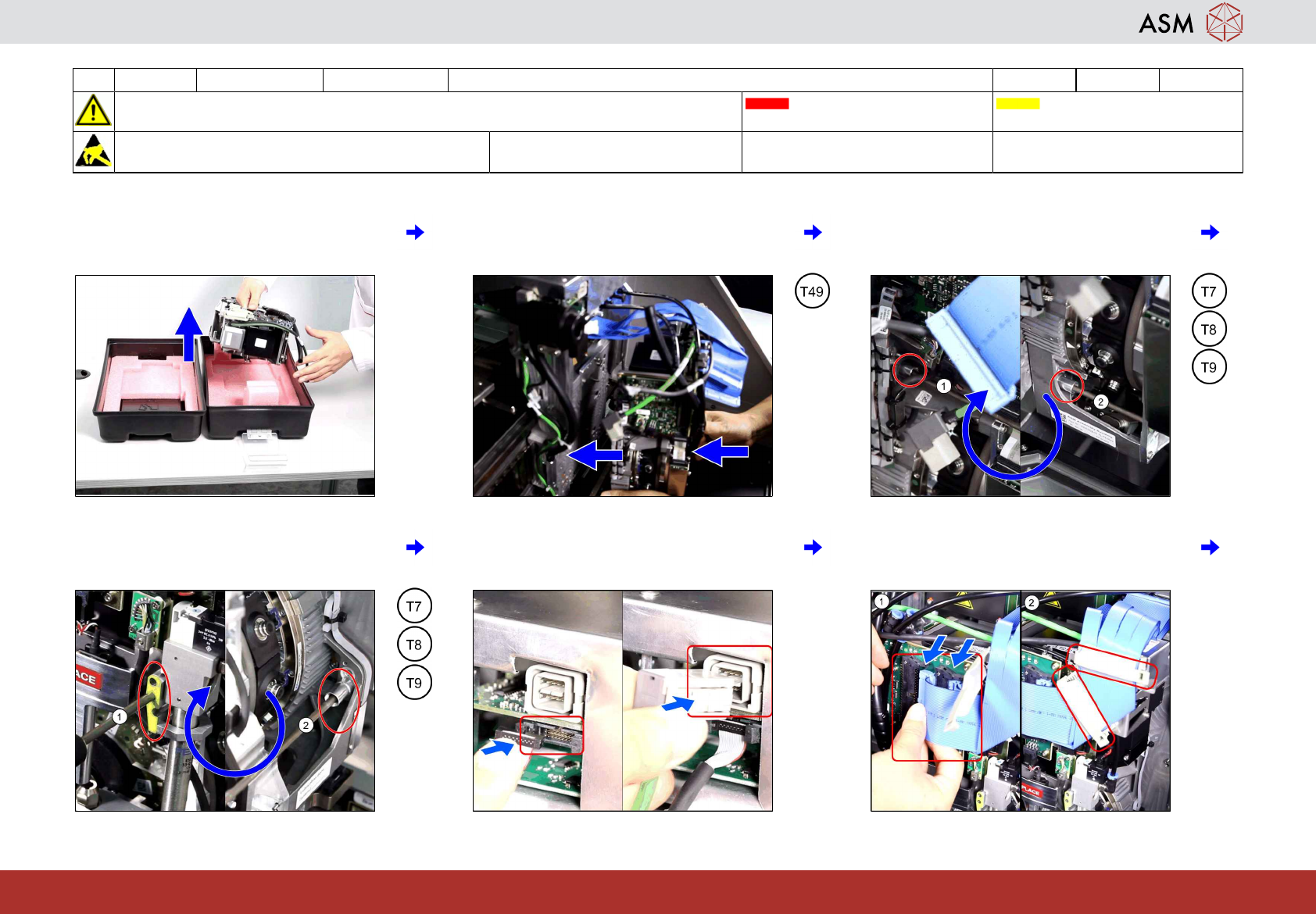

1 Gewarteten Kopf aus der Transportbox
nehmen.
2 Kopf am Haken aufhängen. 3 Links die Schrauben festziehen, mit denen
der Kopf (1) an (2) befestigt ist: Drehmo-
ment 2,7.
4 Die 2 rechten Schrauben festziehen, mit
denen der Kopf (1) an (2) befestigt ist:
Drehmoment 2,7.
5 Die 2 Kamerakabel anstecken. 6 Flachbandkabel anstecken (1) und mit
zwei Clips (2) befestigen.
www.asm-smt.com
Benötigtes Material für Workflow 3 Instandhaltung TX-Serie
Extras Verschleißteile
T01 Keine Staubsauger W02 03066107-02 Pipettenmagazin mit Keramikpipetten 20xx/28xx
T02 Keine Abfalleimer für Pipetten W20 03050213-01 Filterelement 5um
T03 00377393-01 Antistatik-Pinzetten, Bernstein 5-192 W21 03003717-01 Filterelement
T04 03034148-01 Kalibrierteil, Version SST23 W35 03105638-01 Pipettenmagazin mit Keramikpipetten 40xx/42xx
T05 03010565-01 Kalibrierteil, Version 3
T07 03078400-02 Drehmoment-Schraubendreher ESD 1,0-5,0 Nm
T08 03078706-01 Bithalter für Schraubendreher TorqueVario Verbrauchsstoffe
T09 03073256-01 Verlängerung / gerade TX20 C03 03082092-01 Reinigungstuch, KM-Wipe
T18 00378524-01 Taschenschere C04 00315253-03 SILPLACE Reinigungstuch
T20 Keine Taschenlampe C19 Keine Druckluft
T31 00376492-01 Inbus-Kugelkopf-Schraubendreher-Satz C26 03020782-01 Interflon Fin Grease (Aerosol)
T34 00378523-01 Schablonierpinsel C27 00374565-01 Schmierfett Klueber BEM 34-132 Dose 1 Kg
T49 03020832-02 Transportbox C&P20P C28 00388802S01 SM Rollenetik. 9x5 schw.matt
T54 00374563S01 Fettkartusche C31 00372972-03 Latex-Schutzhandschuhe
T62 03112729-01 Schutzabdeckung BE-Sensor C&P20P
