12 WF 3 TX-Serie Instandhaltung Druckluftfilter prüfen und ersetzen 3 min 3 / 3
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug: Verschleißteil:
W20
Verbrauchsstoffe:
www.asm-smt.com

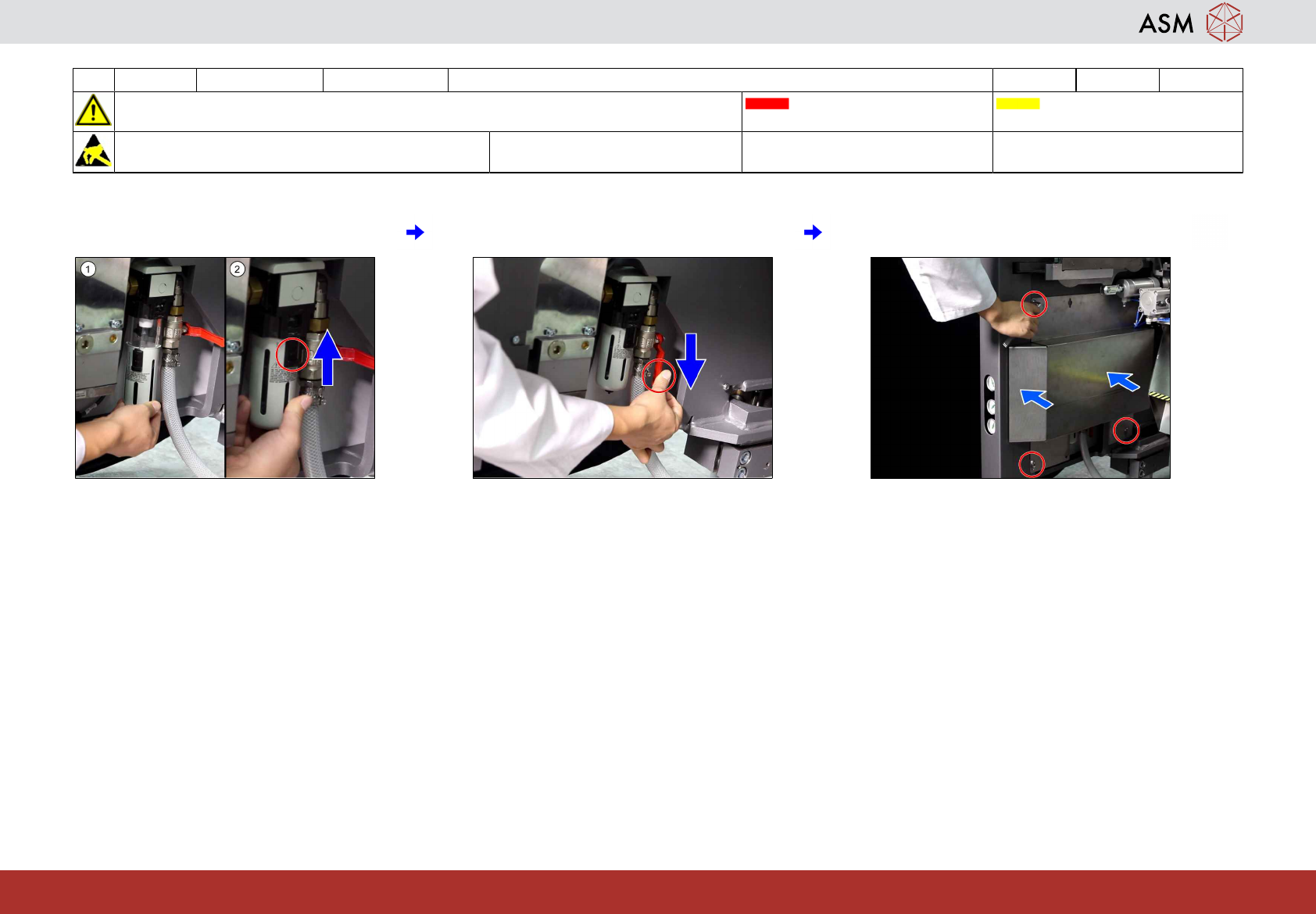

13 Schutzkappe drehen (1) und schließen
(2).
14 Hebel öffnen. 15 Wenn nötig, Seitenabdeckung wieder ein-
setzen.
www.asm-smt.com
13 WF 3 TX-Serie Instandhaltung Gurtschneider warten 15 min 1 / 4
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten Werkzeug:
T31, T34, T54
Verschleißteil: Verbrauchsstoffe:
C26, C27, C28
www.asm-smt.com

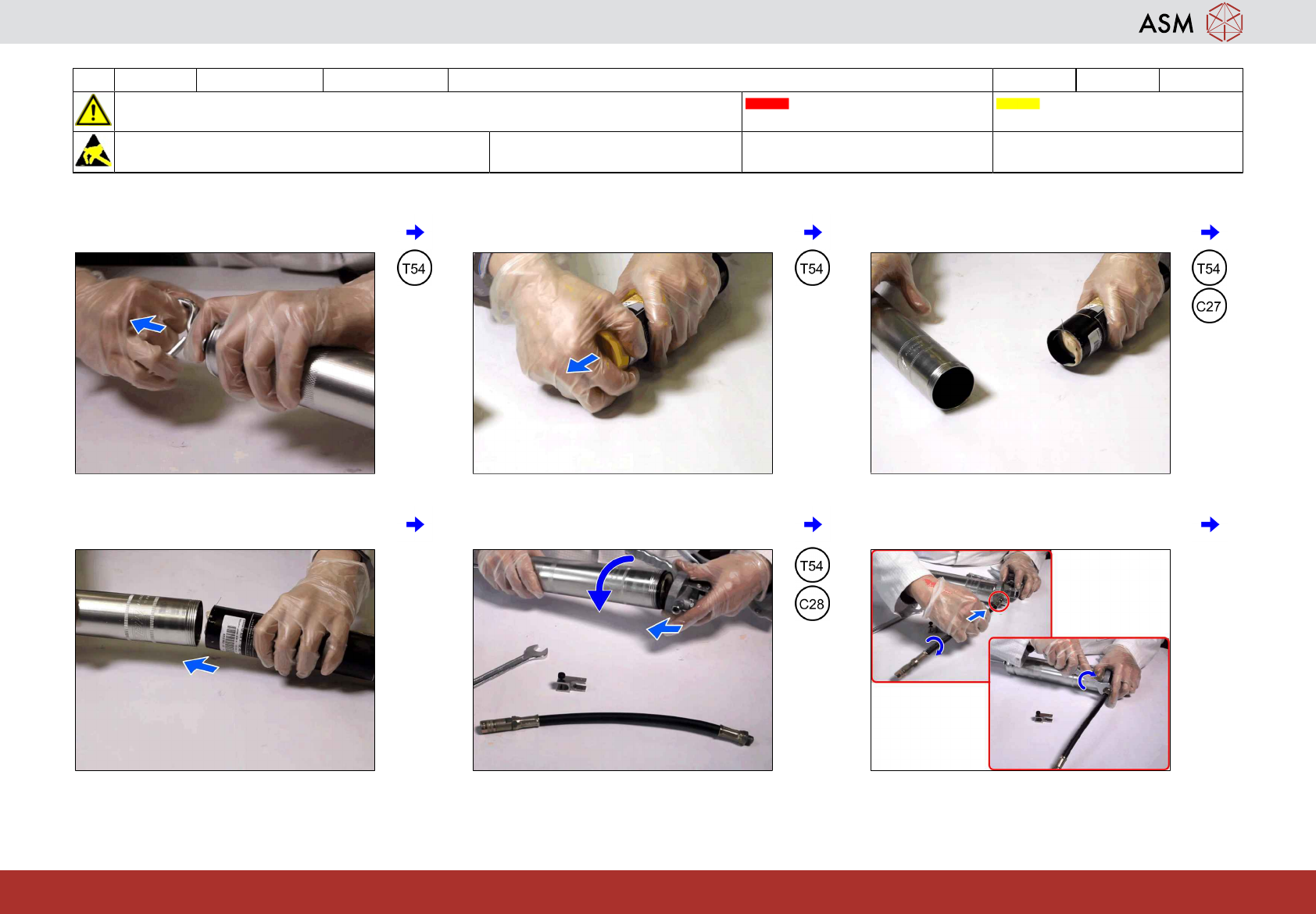

1 Kolben bis zur Verriegelung zurückziehen. 2 Oberen Teil abschrauben. 3 Fettkartusche vorbereiten.
4 Fettkartusche in Fettpresse einführen. 5 Fettpresse schließen. 6 Schlauch mit hydaulischem Mundstück Y-
Achse montieren.
