13 WF 3 TX-Serie Instandhaltung Gurtschneider warten 15 min 2 / 4 V O R S I C H T ! V o r d e r W a r t u n g S i c h e r h e i t s h i n w e i s e i n B e t r i e b s a n l e i t u n g b e a c h t e n Maschinenstatus …
13 WF 3 TX-Serie Instandhaltung Gurtschneider warten 15 min 1 / 4
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten Werkzeug:
T31, T34, T54
Verschleißteil: Verbrauchsstoffe:
C26, C27, C28
www.asm-smt.com

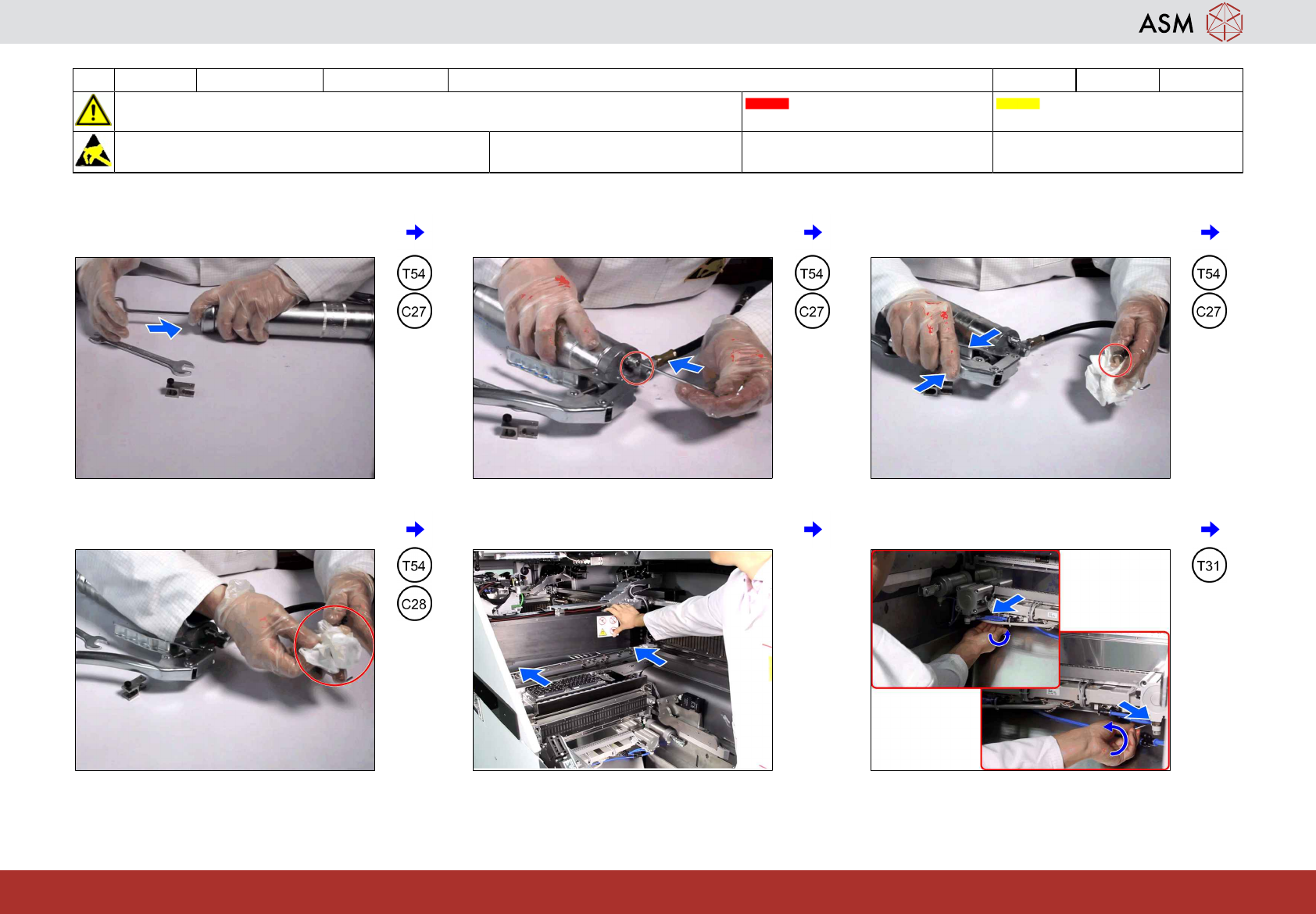

1 Kolben bis zur Verriegelung zurückziehen. 2 Oberen Teil abschrauben. 3 Fettkartusche vorbereiten.
4 Fettkartusche in Fettpresse einführen. 5 Fettpresse schließen. 6 Schlauch mit hydaulischem Mundstück Y-
Achse montieren.
13 WF 3 TX-Serie Instandhaltung Gurtschneider warten 15 min 2 / 4
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten Werkzeug:
T31, T34, T54
Verschleißteil: Verbrauchsstoffe:
C26, C27, C28
www.asm-smt.com
7 Verriegelung lösen. 8 Kugel an Entlüfungsschraube zurück
drücken.
9 Handhebel betätigen, bis Fett austritt.
10 Fett entfernen. 11 Portale in die Mitte verschieben. 12 Befestigungsschrauben lösen (1).
13 WF 3 TX-Serie Instandhaltung Gurtschneider warten 15 min 3 / 4
VORSICHT! Vor der Wartung Sicherheitshinweise in Betriebsanleitung beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten Werkzeug:
T31, T34, T54
Verschleißteil: Verbrauchsstoffe:
C26, C27, C28
www.asm-smt.com

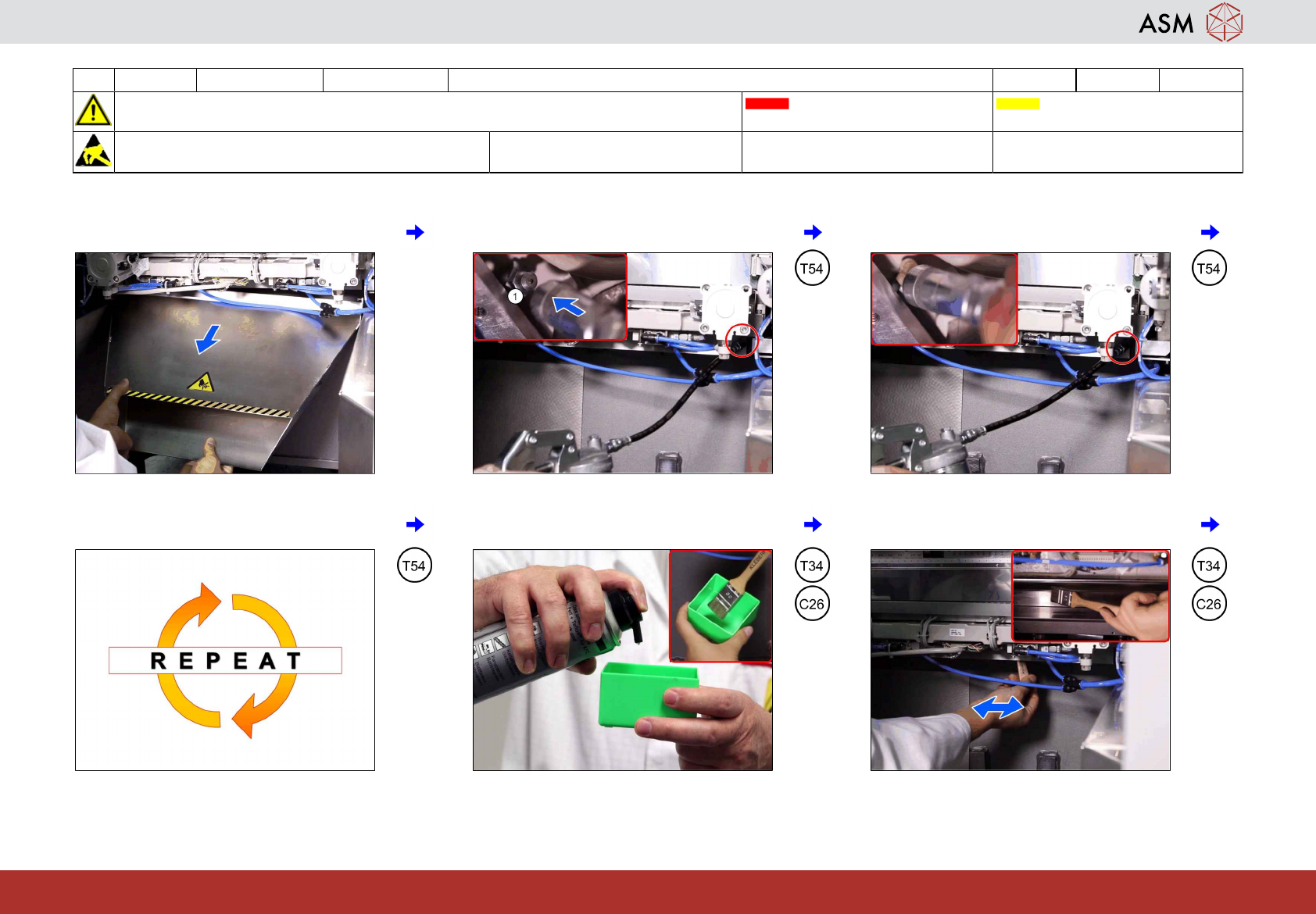

13 Abfallrutsche ausbauen. 14 Fettpresse auf Nippel (1) positionieren. 15 Handhebel betätigen, bis Fett austritt.
16 Schritt 12 bis 13 an anderer Seite des
Gurtschneiders wiederholen.
17 Fett auf einen Pinsel auftragen. 18 Fett über die gesamte Länge des festen
Messers verteilen.
