1 Nachrüstanleitung SOKO Vario Grid Pepperl&Fuchs (00166280-01) SOKO
Ausgabe 06/2006
16
Runterfahren 1
Um zu vermeiden, dass bei einem zu langsamen Druckabbau auf dem Hebeventil für die Stifte
der noch vorhandene Druck die Stifte weiter nach oben drückt, wird eine parametrierbare Warte-
zeit eingebaut. Bei einem schnellen Druckabfall kann diese Zeit reduziert werden. Das Ventil 1 für
das Runterfahren der Stifte muss vor dem Ventil 2 der Stiftverriegelung geöffnet werden,
d. h. 1
1. Paralleles Runterfahren des Hubtisches und Öffnen des Ventils zum Runterfahren der Stifte 1
2. Verzögertes Entriegeln der Stifte. 1
1

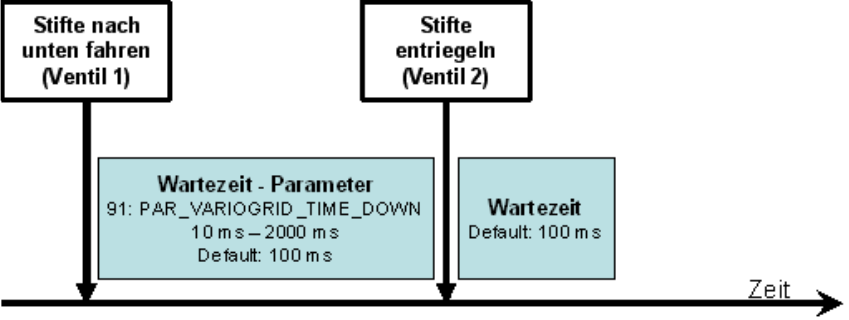

Abb. 1.10 - 2 Zeitablauf ebim Deaktivieren des Vario Grid
1
1
1
1
1
1
1
1
1
1
1
1
1
1
SOKO 1 Nachrüstanleitung SOKO Vario Grid Pepperl&Fuchs (00166280-01)
Ausgabe 06/2006
17
Einstellungen 1
Vario Grid generell 1
Vario Grid ist als eine Option des Vakuum Tools angelegt. 1
Parameter Auswahl-Nr. 23 (type vacuum tooling) muss auf 3 = VARIO GRID eingestellt werden
(siehe Parameter-Einstellung). 1
Parameter 1
1. Zeit zwischen dem Hochfahren der Stifte und der Verriegelung der Stifte. 1
1
2. Zeit zwischen dem Öffnen des Hebeventils und dem Entriegeln der Stifte. 1
1
Kodierung und Ausgänge 1
1
1
GND auf Pins 13/14 1
24 V an Pin 3/5 1
Default
Minimum Maximum Auswahl-Nr. Parametername
1000 ms
100ms 5000 ms 90 PAR_VARIOGRID_TIME_UP
Default
Minimum Maximum Auswahl-Nr. Parametername
1000 ms
10ms 2000 ms 91 PAR_VARIOGRID_TIME_DOWN
Aktion der Stifte
Hoch- u. Runterfahren Ver- und Entriegeln
Ausgänge
Optionsstecker A, Ausgang 2
Optionsstecker B, Ausgang 2
Optionsstecker A, Ausgang 3
Optionsstecker B, Ausgang 3
Spur 1 Spur 2
BB 1 BB 2 BB 1 BB 2
Stifte hoch- und runterfahren
A12 B12 A22 B22
Port A2.1 A2.4 A6.1 A6.4
PIN X34kt.16 X35kt.16 X34ku.16 X35ku.16
LED H93 H96 H93 H96
Stifte ver- und entriegeln
A13 B13 A23 B23
Port A2. 2 A2. 5 A6. 2 A6. 5
PIN X34kt.18 X35kt.18 X34ku.18 X35ku.18
LED H94 H97 H94 H97
Eingang Kodierung K3
Port E5. 4 E5. 7 E13. 4 E13. 7
PIN X34kt.6 X35kt.6 X34ku.6 X35ku.6
LED H72 H75 H72 H75
1 Nachrüstanleitung SOKO Vario Grid Pepperl&Fuchs (00166280-01) SOKO
Ausgabe 06/2006
18
1.9 Pneumatik
1.9.1 Pneumatikplan
1
Abb. 1.11 - 1 Pneumatikplan
1 2345678
1 2345678
A
B
C
D
E
F
A
B
C
D
E
F
Stat. Modification Date Name Standards
Checked
Author
Date
SIEMENS AG
A&D
Sheet
of
=
+
Visio 2002
Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und
Mitteilung ihres Inhalts nicht gestattet, soweit nicht ausdrücklich zugestanden.
Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte vorbehalten,
insbesondere für den Fall der Patenterteilung oder GM-Eintragung.
Proprietary data, company confidential. All rights reserved.
Confie a titre de secret d'entreprise. Tous droits reserves.
Comunicado como segredo empresarial. Reservados todos os direitos.
Confiado como secrete industrial. Nos reservamos todos los derechos.
Item name / Benennung
Dokument - No. /
Unterlagen - Nr. :
Orig. Repl. f. Repl. by
1
1
Pneumatikplan
Ansteuerung für Vario-Grid
10.05.2006
Pfliegl
10.05.06 Pfliegl
900010880-01
22.06.06 Hein
Überarbeitung
Bestückbereich 1
Bestückbereich 2
Anschlüße Vario Grid Tooling
Stifte aus/ein - fahren
Anschlüße Vario Grid Tooling
Stifte klemmen
Wartungseinheit
MSB4 -¼:D4:J5:5-WP
Präzisionsregeler
LRP-¼-0,7
Magnetventil
MHE3-M1H-3/2 G1/8
Kupplungsdose
KD3-1/8 -A
Kupplungsstecker
KS-3-CK-4
red
blue
red
Vario
Grid
blue
260 mm
Schlauchlänge
280 mm
Anschlüße Vario Grid Tooling
Stifte aus/ein - fahren
Anschlüße Vario Grid Tooling
Stifte klemmen
Vario
Grid
220 mm
240 mm
