5.3
上位通信
是与用户现在使用中的系统链接的界面。准备了标准界面，可以对必要的信息相互进行通信。配合用户的系统目的，
进行「履历状况」、「其他厂家元件校对」、「元件管理信息」的通信。

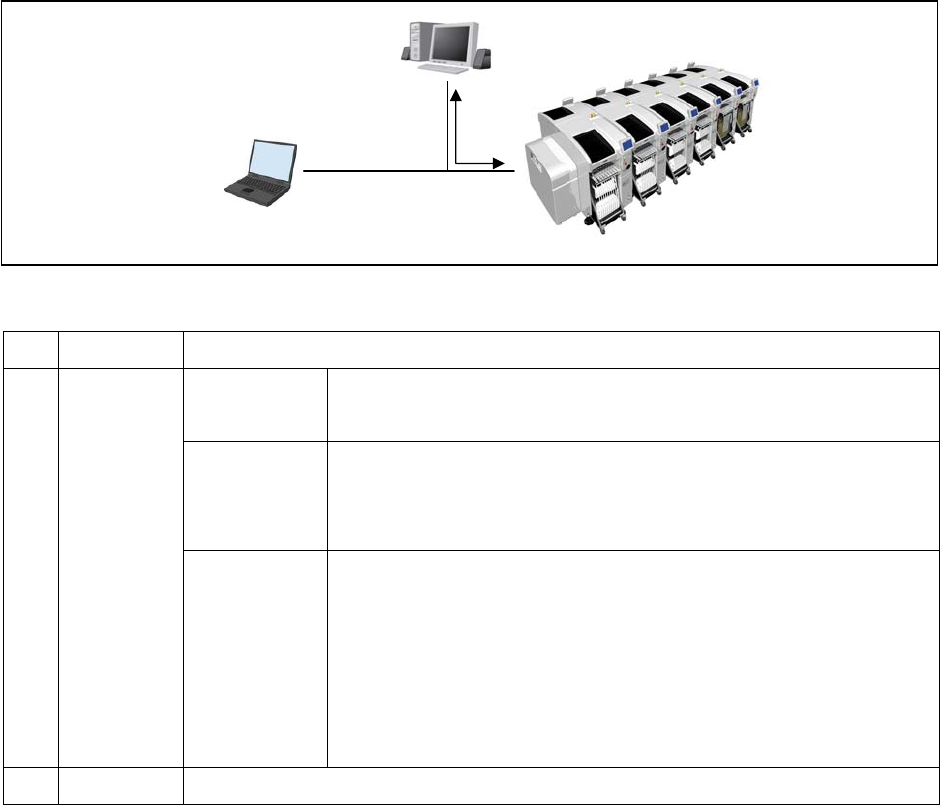

■ 系统构成图
■ 功能一览
No.
项 目 内 容
履历状况 可以实时导出设备的履历状况。
比如) 组合设备的履历状况，可以构成实时表示设备状态的系统。
其他厂家元件
校对
与用户的元件校对系统相互通信。
比如) 平台内有其他厂家的设备，可以构成与其设备相同操作性的元件校对
系统。
1 标准界面
元件管理信息 导出有关元件的以下两个信息。
1) 元件剩余数信息: 导出元件剩余数的信息。
2) 追踪信息
导出有关元件信息
(
※
1)
、基板信息
(
※
2)
。
比如) 可以构成一个每生产一片基板可以随时收到元件剩余数信息，管理整
个平台的元件剩余数的系统
2 设定功能 进行通信。
※
1:
通过元件校对选购件或者其他厂家元件校对，输入元件信息。
※
2:
通过自动机种切换选购件，输入基板信息。
上位系统
LWS
设定画面
LNB
上位通信
NPM 2009.0130
- 44 -

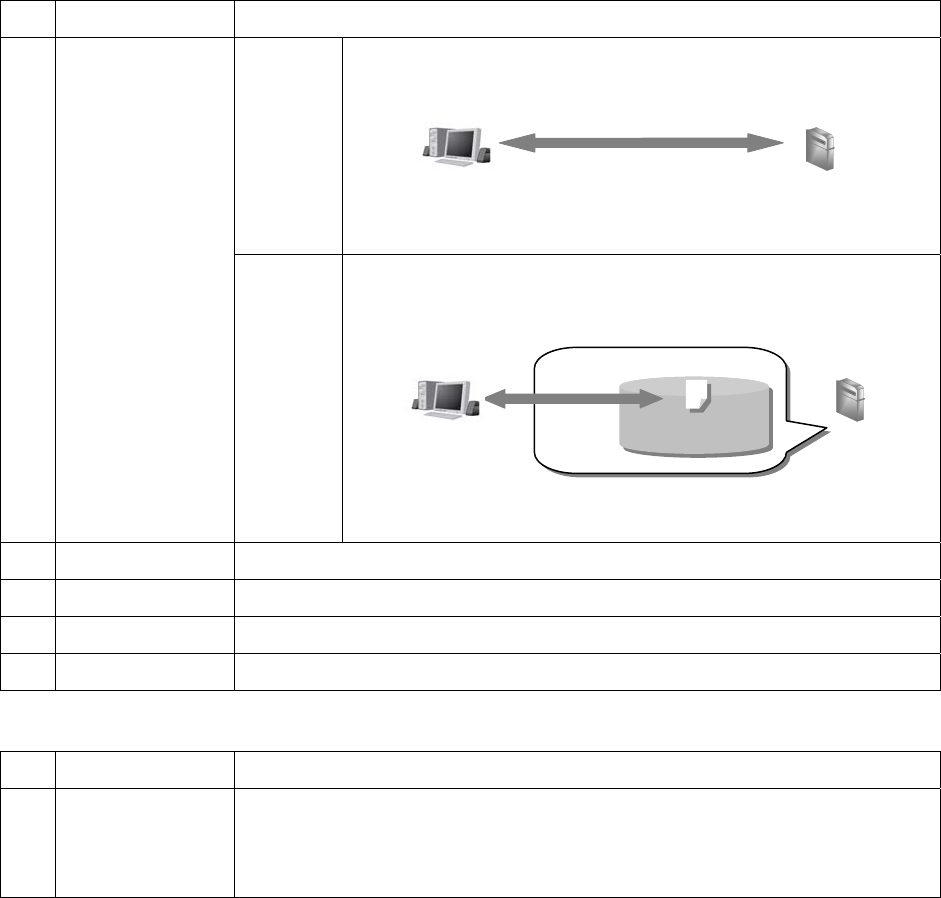

■ 基本规格
No.
项 目 内 容
Socket
通信方式
通过 Socket 进行通信。没有硬盘存取的限制。而且禁止文件共享时，
此通信方法也可以使用。
1 通信方式
文件
通信方式
使用 Windows 文件共享功能进行通信。由于使用文件共享区域中的文本
文件，与 Socket 通信相比，技术方面更加简单。而且也可对应排除错误。
2 通信格式 XML 形式
3 通信存储 通信切断时，再连接时可以进行最新 3 小时的收信。
4 上位系统连接数 对 LNB1 台可以连接 1 台上位系统。
5 表示语言 日文/英文/中文 (对象: 在设定端末的 LWS 表示画面)
■ 基本构成
No.
项 目 内 容
1 软件 许可号 1个
(生产线中对所有 NPM(NM-EJM9B)需要许可证。有关许可证的选择请参照「14. 有关许
可证」。)
TCP/IP
使用指定端口
上位系统
LNB
TCP/IP
文本文件
共享文件
上位系统
LNB
NPM 2009.0130
- 45 -
6.
其他标准规格
6.1
程序功能
数据编制都是在数据编制系统
NPM-DGS
进行。在
NPM-DGS
作成的生产数据，通过
LNB
下载于设备。
但是，部分数据修正也可在机器主体上进行。
在设备主体修正的数据以及示教内容被保存，可以再利用。
※
NPM-DGS
用的硬件，请客户准备。
有关
NPM-DGS
的详细情况，请参照别册的「
NPM-DGS
规格说明书」。
6.2
三色信号塔
信号灯的颜色和亮灯标准
信号灯
颜色
分 类
亮灯标准
红色
紧急停止错误
・ 电机等的轴异常
・ 空气压力下降
・ 基板支撑部异常
・ 贴装头故障
・ 编带故障
等
黄色
单一停止错误
・ 吸着错误
・ 贴装错误
・ 基板搬送错误
・ 无工件
・ 吸嘴更换错误
等
绿色
运转中
自动运转等动力为
ON
时
(
但是，红色和黄色闪烁时熄灯
)
※亮灯规格，可以变更设定。
红
黄
绿
距离地面
1 629 mm
也可以纵置。
高度从地面起是
1 629 mm
。
红
黄
绿
距离地面
1 514 mm
横置: 标准

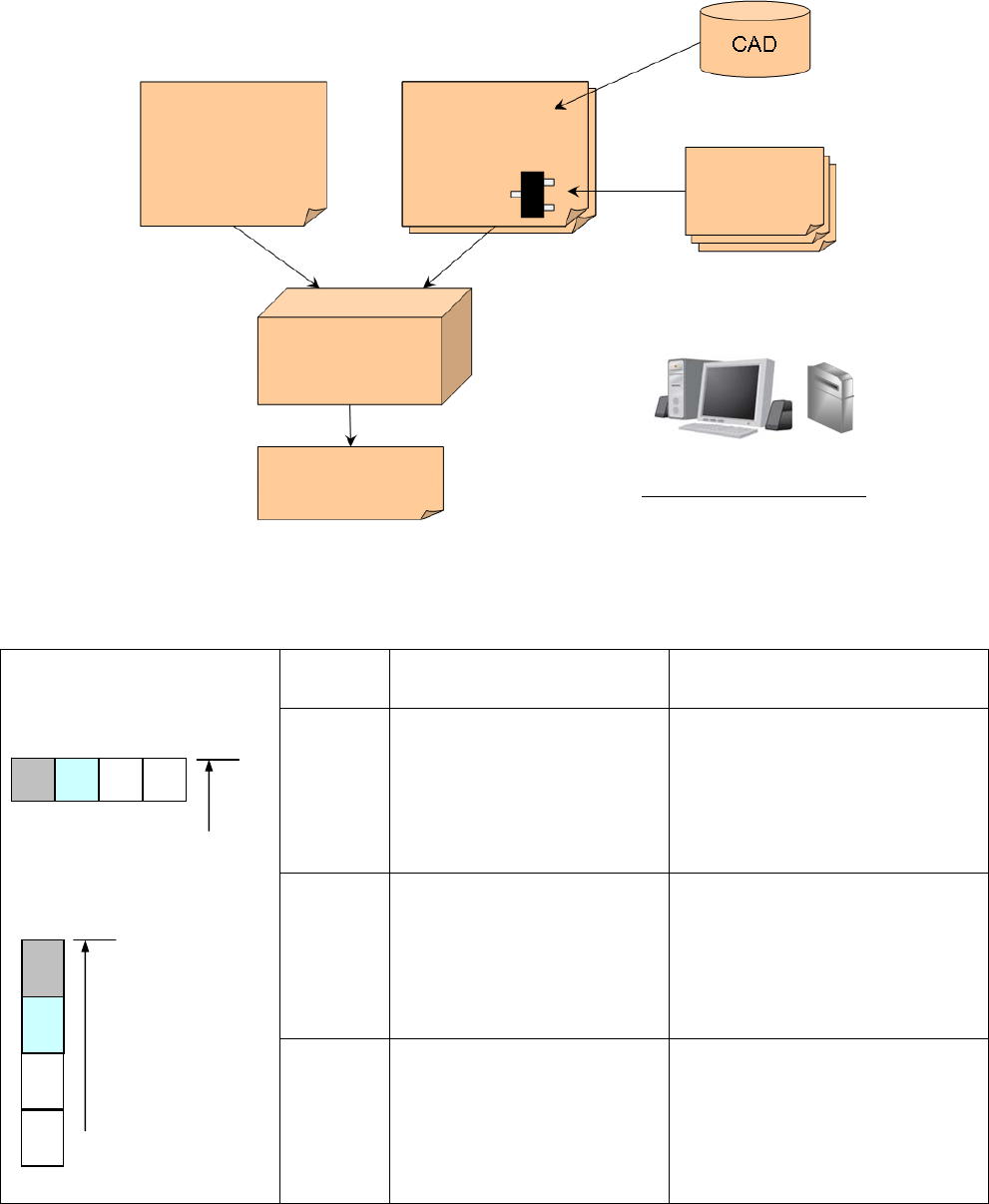

数据编制系统 NPM-DGS
设备设定
PCB 数据
元件数据
最佳化
生产数据
