NPM 2009.0130 - 1 - 1. 概要 ■ 高生产率 新型贴装头和新型线性照相机的搭载 和线性电机的采用， 以及高速多贴装头系统的 开发， 实现了高速搭载。 运转中的芯片供给，再加上各基台的 最佳配置，也实现了高运转率。 ■ 通用 性 能够组合适合微小元件的的超高速贴 装「 12 吸嘴贴装头」，和适合从微小元件 到中型元件的高速贴装的 「 8 吸嘴贴装头」，还有适合 各种异形元件的「 2 吸嘴贴装头」。 也对应购买后的贴装头…
目 录
1.
概要
.......................................................................................................................... 1
2.
特长
.......................................................................................................................... 1
3.
规格
.......................................................................................................................... 8
3.1
基本规格
........................................................................................................................8
3.2
基本性能
........................................................................................................................9
4.
机器构成
................................................................................................................. 11
4.1
生产线构成
..................................................................................................................12
4.2
贴装头构成
..................................................................................................................16
4.3
贴装吸嘴种类和构成
....................................................................................................17
4.4
识别单元构成
...............................................................................................................26
4.5
供给部的构成
...............................................................................................................32
5.
系统软件
(
选购件
) ..................................................................................................... 38
5.1
元件校对
......................................................................................................................38
5.2
自动切换机种
...............................................................................................................40
5.3
上位通信
......................................................................................................................43
6.
其他标准规格
.......................................................................................................... 45
6.1
程序功能
......................................................................................................................45
6.2
三色信号塔
..................................................................................................................45
7.
印刷基板设计基准
................................................................................................... 46
7.1
印刷基板规格概要
(
单轨传送带
) ...................................................................................46
7.2
印刷基板规格概要
(
双轨传送带
) ...................................................................................47
7.3
识别标记
......................................................................................................................48
8.
标准主体构成
.......................................................................................................... 51
9.
选购件
..................................................................................................................... 53
10.
涂饰颜色
................................................................................................................. 69
11.
安全装置
................................................................................................................. 70
12.
电源・空气投入部
................................................................................................... 71
12.1
电源投入部
..................................................................................................................71
12.2
空气投入部
..................................................................................................................72
13.
尺寸图
..................................................................................................................... 73
14.
有关许可证
............................................................................................................. 79
NPM 2009.0130
NPM 2009.0130
- 1 -
1.
概要
■ 高生产率
新型贴装头和新型线性照相机的搭载和线性电机的采用，以及高速多贴装头系统的开发，实现了高速搭载。
运转中的芯片供给，再加上各基台的最佳配置，也实现了高运转率。
■ 通用性
能够组合适合微小元件的的超高速贴装「
12
吸嘴贴装头」，和适合从微小元件到中型元件的高速贴装的
「
8
吸嘴贴装头」，还有适合各种异形元件的「
2
吸嘴贴装头」。
也对应购买后的贴装头交换。
■ 机种切换性
1
次准备能够适应生产许多机种的多种工件。另外，在机器运转中能够进行下一机种的准备，
在离线
(off-line)
的状态下也能够进行准备。根据客户的生产形态，实现了最佳机种切换。
■ 高品质贴装
通过新开发的识别系统，校准功能以及高速振动控制，能够高速，高精度贴装元件。
2.
特长
高生产率
对应机器连接
(
模块
)
NPM
是连接
(
模块
)
构成，可连接多台机器，最多能够连接
30
台
(
※
)
进行使用。
※
NPM
连接设备是
16
台～
30
台的情况时，生产线最右端需要设置
NPM HUB
传送带
(
机种名
: NH-CON1
型号
: NM-EJK5A)
。
详细请参照「
4.1
生产线构成」。
[ NPM
共
4
台时的数据分配图
]
贴装数据
自动分配
自动分配
自动分配
自动分配
贴装数据
贴装数据
贴装数据 贴装数据
NPM 2009.0130
- 2 -
贴装速度
新型轻量化贴装头和新型高速识别照相机的搭载以及线性电机的采用，实现了高生产率。
1
个贴装基台各配备
2
套贴装头，识别系统，料架工作台。
备有多吸嘴
(12
吸嘴，
8
吸嘴或
2
吸嘴
)
的
2
个贴装头对
1
张基板进行交替吸着，识别，贴装，能够进行高速，高精
度贴装。
Remarks
•
所谓最佳条件，是指按照本公司独自的规格规定的贴装条件。
:
贴装头
:
线性照相机
由一侧的贴装头进行识别 → 贴装时，
另一
侧
的
贴装头进行吸着
→识
别
。
※
12
吸嘴贴装头规格，最佳条件时
0.063 s/chip
(※)

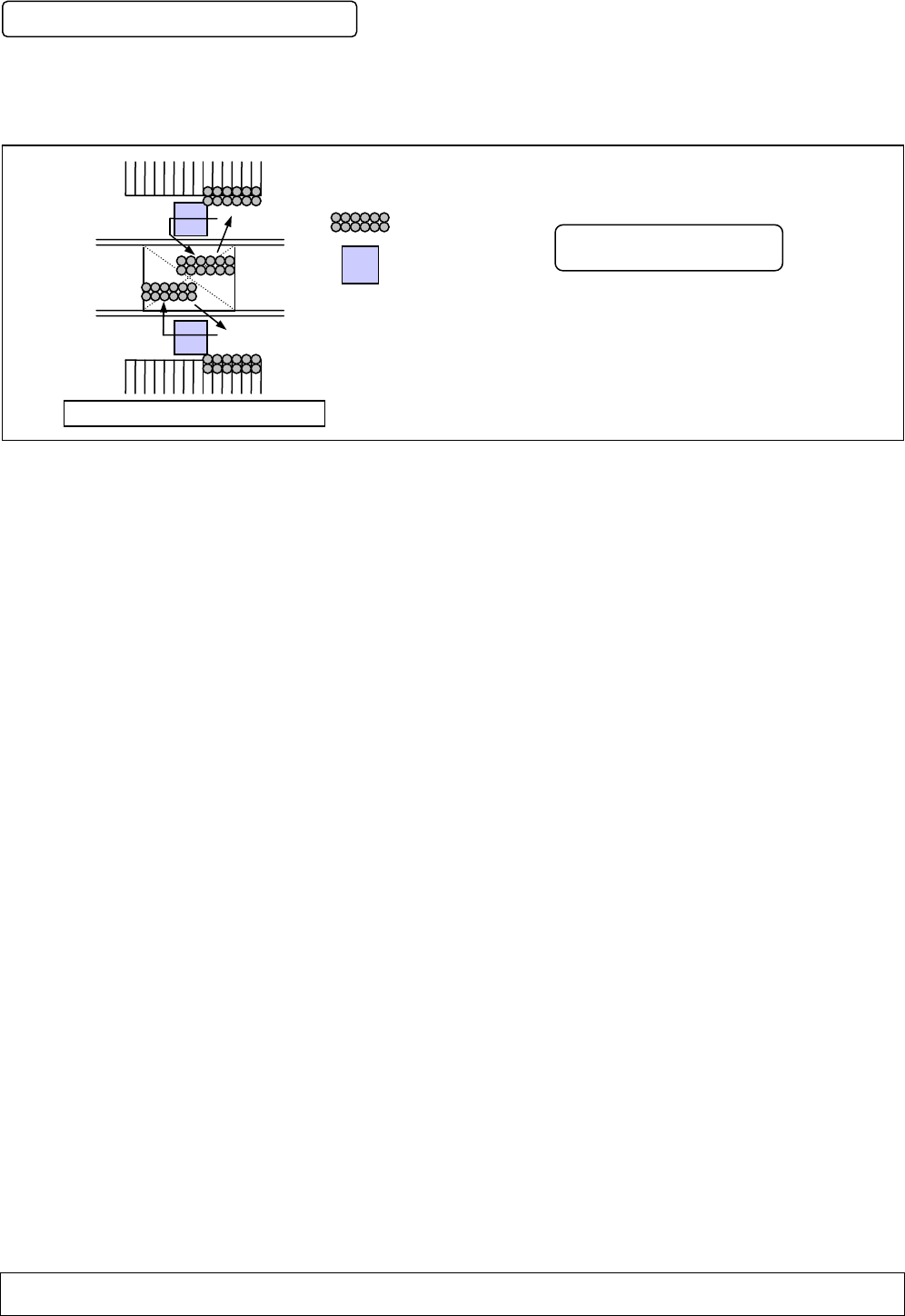

贴装示意图
(12
吸嘴贴装头
)
吸着
贴装
识别
识别
吸着
贴装
