NPM 2009.0130 - 57 - C-1 希望根据生产形态选择吸嘴。 Customer 吸嘴 ・ 根据客户的生产形态，为了充分发挥 NPM 的性能，能够选择最佳组合，吸嘴都是选购件。 ・ 有关吸嘴的种类，请参照「 4.3 贴装吸嘴种类与构成」。 ・ 有关特殊吸嘴，请与本公司联络。 ・ 与 CM602, CM402, CM401, CM400, DT 401, DT400, CM212, CM101 有互换性。 C-2 希望收纳吸…
NPM 2009.0130
- 56 -
B-1
搭载元件识别用照相机。
On-site
工作台
线性照相机
・ 元件贴装时使用的，元件识别用照相机单元。
・ 请必须在贴装头
(12
吸嘴贴装头
, 8
吸嘴贴装头
, 2
吸嘴贴装头
)
选择的工作台选择。
B-2
为了缩短机种切换时间，在离线作业时切换基板支撑销的位置。
Customer
基板支撑块
(
单轨传送带用
)
Customer
基板支撑块
(
双轨传送带用
)
・ 安装在机器的基板支撑块，标准附属
2
套。
(
由于支撑销
20
个
/1
区块，共
40
个销是标准附属。
追加购买时，
1
区块单位附属
20
个销。
)
(
双轨传送带规格是，
1
个区块有
10
个支撑销，标准附属
20
个销。
追加购买是，以
1
个区块为单位附属
10
个销。
)
・ 由于是离线作业，另外需要基板支撑块时请追加购买。
・ 若在离线作业时决定新基板支撑销的位置，请另行购买「支撑销安装治具」
(
选购件
)
。
・根据
NPM
的基板搬送传送带进行选择。
・
与
CM602, CM402, CM401, DT401, CM400, DT400, CM212, CM101
不可通用。
B-3
为了缩短机种切换时间，在离线作业时决定新基板的支撑销位置。
Customer
支撑销安装治具
(
单轨传送带用
)
Customer
支撑销安装治具
(
双轨传送带用
)
・ 由于在离线作业准备支撑销，请另行购买「基板支撑块」
(
选购件
)
。
・根据
NPM
的基板搬送传送带进行选择。
・
与
CM602, CM402, CM401, DT401, CM400, DT400, CM212, CM101
不可通用。
B-4
希望进行高效率切换作业。
On-site
自动切换机种
・ 支援切换作业
(
生产数据的切换、导轨宽度的切换
)
，最低限控制品种切换而造成的作业损失。根据用户要求，可以从「外
部安装扫描器读取类型」「贴装头读取类型」「计划表读取类型」的
3
种类中进行选择。
・ 详细请参照「
5.2
自动切换机种」。
NPM 2009.0130
- 57 -
C-1
希望根据生产形态选择吸嘴。
Customer
吸嘴
・ 根据客户的生产形态，为了充分发挥
NPM
的性能，能够选择最佳组合，吸嘴都是选购件。
・ 有关吸嘴的种类，请参照「
4.3
贴装吸嘴种类与构成」。
・ 有关特殊吸嘴，请与本公司联络。
・ 与
CM602, CM402, CM401, CM400, DT401, DT400, CM212, CM101
有互换性。
C-2
希望收纳吸嘴。
Customer
保管用吸嘴盒
・ 塑料制，从外部可以确认保管内容并且容易管理的吸嘴盒。
・
12
吸嘴贴装头用／
8
吸嘴贴装头用
(
吸嘴直径φ
5 mm
未满
)
，可以收纳
50
个。
・
8
吸嘴贴装头用／
2
吸嘴贴装头用
(
吸嘴直径φ
5 mm
以上
)
，可以收纳
21
个。
・ 与
CM602, CM402, CM401, CM400, DT401, DT400, CM212, CM101
有互换性。
C-3
希望根据生产形态选择编带料架。
Customer
编带料架
・ 有关编带料架的种类，请参照「
4.5
供给部的构成」。
・ 与
CM602, CM402, CM401, CM400, DT401, CM212, CM101
有互换性。
C-4
希望使用
32 mm
粘着编带。
Customer
32 mm
粘着编带料架
Factory
工作台
料架用空气供给单元
・ 有关编带料架的种类，请参照「
4.5
供给部的构成」。
・ 为了使用
32 mm
粘着编带料架，在机器侧需要设置料架用空气供给单元
(1
套／工作台
)
。
・与
CM602, CM402, CM401, CM400, DT401, CM212, CM101
有互换性。
NPM 2009.0130
- 58 -

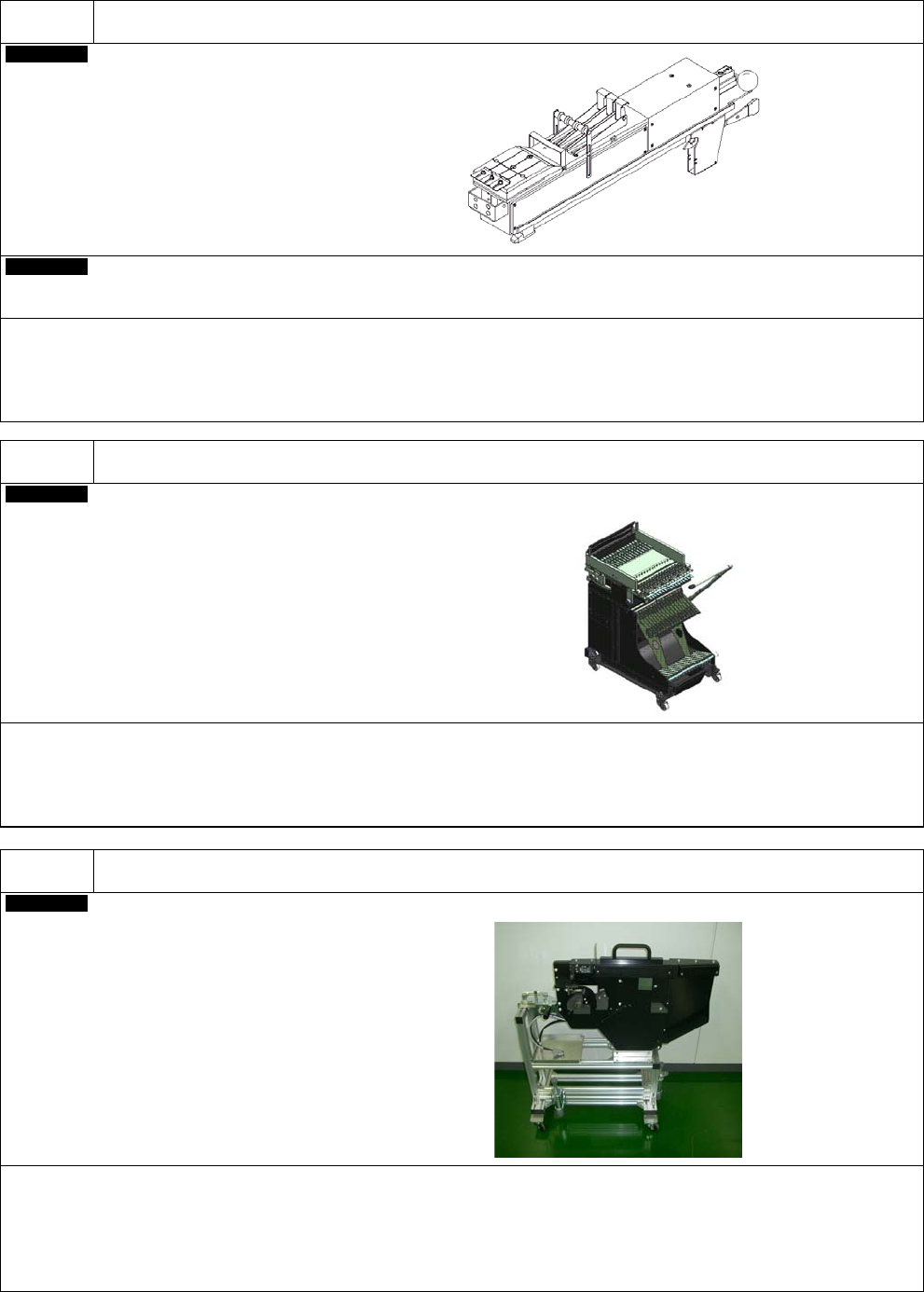

C-5
希望根据生产形态选择杆式料架。
Customer
智能杆式料架
Customer
芯片槽区块
・ 有关智能杆式料架的种类，请参照「
4.5
供给部的构成」。
・ 与
CM602, CM402, CM401, CM400, DT401, CM212, CM101
有互换性。
(
对应只限
8
吸嘴贴装头,
2
吸嘴贴装头
)
∗
随着杆的形状不同，在元件的搬送状态和吸着位置下姿势会不良，用切割杆前端的供给方法，在设备吸着困难的情况下使
用芯片槽区块。
C-6
希望进行料架的事先准备和整体交换。
Customer
交换台车
・ 主体的标准构成包括
2
台
(
托盘规格时是
1
台
)
的交换台车。
由于是离线作业，另外需要交换台车时请追加购买。
・ 交换台车设置范围的地面倾斜，需要台车的左右方向在
6 mm
以内，前后方向在
11 mm
以内。地面倾斜度超过此范围时，
不可搬移交换台车。
C-7
希望托盘供料器是交换台车规格。
Customer
交换台车切换单元
・ 将托盘供料器变更为交换台车规格时需要。
・ 主体规格以托盘供料器对应，在后侧选择交换台车时，附属本单元。
・ 主体规格对应托盘供料器时，在后侧安装本单元可以使用交换台车。
(
使用托盘供料器时，请卸下本单元。
)
・ 不附属交换台车，请另行购买「交换台车」
(
选购件
)
。
