CP-842E-02 PART LIST - 第110页
FEEDER CHECK SENSOR(GZ)-842E フィーダチェックセンサ(GZ)-842E 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 1 DCGZ0030 1 HOLDER ホルダ FE 2 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X0…
99

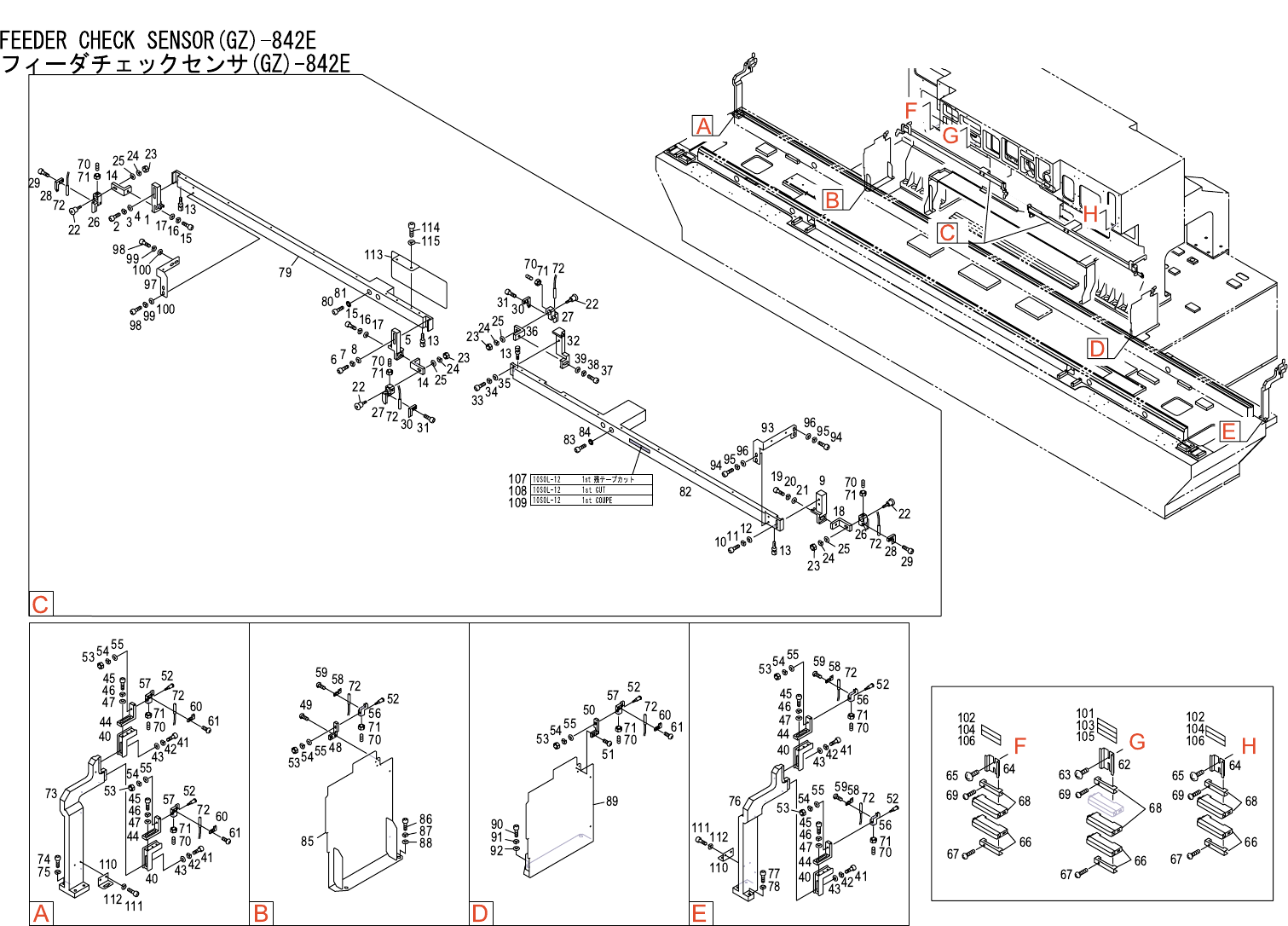

FEEDER CHECK SENSOR(GZ)-842E
フィーダチェックセンサ(GZ)-842E
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 DCGZ0030 1 HOLDER
ホルダ
FE
2 H5290A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X015 FE
3 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
4 W1043A 2 WASHER, FLAT
ワッシャ 平
4W- 4 FE
5 DCGZ0040 1 HOLDER
ホルダ
FE
6 H5292A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X020 FE
7 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
8 W1043A 2 WASHER, FLAT
ワッシャ 平
4W- 4 FE
9 DCGZ0060 1 HOLDER
ホルダ
FE
10 H5290A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X015 FE
11 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
12 W1043A 2 WASHER, FLAT
ワッシャ 平
4W- 4 FE
13 DCGZ0080 4 BOLT, POSITIONING
ボルト 位置決め
FE
14 DCGZ0091 2 BKT
ＢＫＴ
FE
15 H5300A 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X015 FE
16 W1023A 2 WASHER, LOCK
ワッシャ スプリング
5M/M FE
17 W1044A 2 WASHER, FLAT
ワッシャ 平
4W- 5 FE
18 DCGZ0120 1 BKT
ＢＫＴ
FE
19 H5300A 1 BOLT, HEX SOCKET
ボルト 六角穴
M05X015 FE
20 W1023A 1 WASHER, LOCK
ワッシャ スプリング
5M/M FE
21 W1044A 1 WASHER, FLAT
ワッシャ 平
4W- 5 FE
22 DCGZ0130 4 PIN, PIVOT
ピン 支点
FE
23 N1080A 4 NUT, HEX
ナット 六角
M 4 P=0.7 FE
24 W1022A 4 WASHER, LOCK
ワッシャ スプリング
4M/M FE
25 W1043A 4 WASHER, FLAT
ワッシャ 平
4W- 4 FE
26 DCGZ0141 2 HOLDER, SENSOR
ホルダ センサ
FE
27 DCGZ0151 2 HOLDER, SENSOR
ホルダ センサ
FE
28 DCGZ0161 2 RETAINER
押え
FE
29 K5256A 4 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X008 FE
30 DCGZ0171 2 RETAINER
押え
FE
31 K5256A 4 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X008 FE
32 DCGZ0180 1 HOLDER
ホルダ
FE
33 H5292A 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X020 FE
34 W1022A 1 WASHER, LOCK
ワッシャ スプリング
4M/M FE
35 W1043A 1 WASHER, FLAT
ワッシャ 平
4W- 4 FE
36 DCGZ0190 1 BKT
ＢＫＴ
FE
37 H5300A 1 BOLT, HEX SOCKET
ボルト 六角穴
M05X015 FE
38 W1023A 1 WASHER, LOCK
ワッシャ スプリング
5M/M FE
100
FEEDER CHECK SENSOR(GZ)-842E
フィーダチェックセンサ(GZ)-842E
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
39 W1044A 1 WASHER, FLAT
ワッシャ 平
4W- 5 FE
40 DGGZ5100 4 BKT
ＢＫＴ
FE
41 H5276A 8 BOLT, HEX SOCKET
ボルト 六角穴
M03X010 FE
42 W1021A 8 WASHER, LOCK
ワッシャ スプリング
3M/M FE
43 W1042A 8 WASHER, FLAT
ワッシャ 平
4W- 3 FE
44 DGGZ5090 4 HOLDER, SENSOR
ホルダ センサ
FE
45 H5276A 8 BOLT, HEX SOCKET
ボルト 六角穴
M03X010 FE
46 W1021A 8 WASHER, LOCK
ワッシャ スプリング
3M/M FE
47 W1042A 8 WASHER, FLAT
ワッシャ 平
4W- 3 FE
48 DCGZ0630 1 BKT
ＢＫＴ
FE
49 K5255T 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006 FE
50 DCGZ0640 1 BKT
ＢＫＴ
FE
51 K5255T 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006 FE
52 DCGZ0650 6 PIN, PIVOT
ピン 支点
FE
53 N1076A 6 NUT, HEX
ナット 六角
M 3 P=0.5 FE
54 W1021A 6 WASHER, LOCK
ワッシャ スプリング
3M/M FE
55 W1042A 6 WASHER, FLAT
ワッシャ 平
4W- 3 FE
56 DCGZ0660 3 HOLDER, SENSOR
ホルダ センサ
FE
57 DCGZ0670 3 HOLDER, SENSOR
ホルダ センサ
FE
58 DCGZ0680 3 RETAINER
押え
FE
59 K5255T 3 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006 FE
60 DCGZ0690 3 RETAINER
押え
FE
61 K5255T 3 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006 FE
62 DCGZ0830 1 RAIL
レール
PFP-50N OT
63 K5208A 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006 ﾕﾆｸﾛﾒｯｷ FE
64 DCGZ0840 2 RAIL
レール
PFP-50N OT
65 K5208A 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006 ﾕﾆｸﾛﾒｯｷ FE
66 A1039Z 3 AMPLIFIER
アンプ
FS-V11 OT
67 K5174E 3 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X006 P=4 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞ FE
68 A10395 3 AMPLIFIER, SENSOR
アンプ センサ
FS-V12 OT
69 K5174E 3 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X006 P=4 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞ FE
70 H3165A 10 PLUNGER, BALL
プランジャ ボール
BST- 4 FE
71 N1080A 10 NUT, HEX
ナット 六角
M 4 P=0.7 FE
72 H3004T 5 FIBER UNIT
ファイバユニット
FU2201(3500) OT
73 DGGZ5010 1 BKT
ＢＫＴ
FE
74 H5326A 3 BOLT, HEX SOCKET
ボルト 六角穴
M06X025 ｾﾞﾝﾈｼﾞ FE
75 W1024A 3 WASHER, LOCK
ワッシャ スプリング
6M/M FE
76 DGGZ5020 1 BKT
ＢＫＴ
FE
