CP-842E-02 PART LIST - 第129页
119
FEEDER VERIFICATION(GZ)-842ME
フィーダベリファイ(GZ)-842ME
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
77 W1044A 2 WASHER, FLAT
ワッシャ 平
4W- 5 FE
78
DCGZ3150
1
TAPE
テープ
OT
118
119

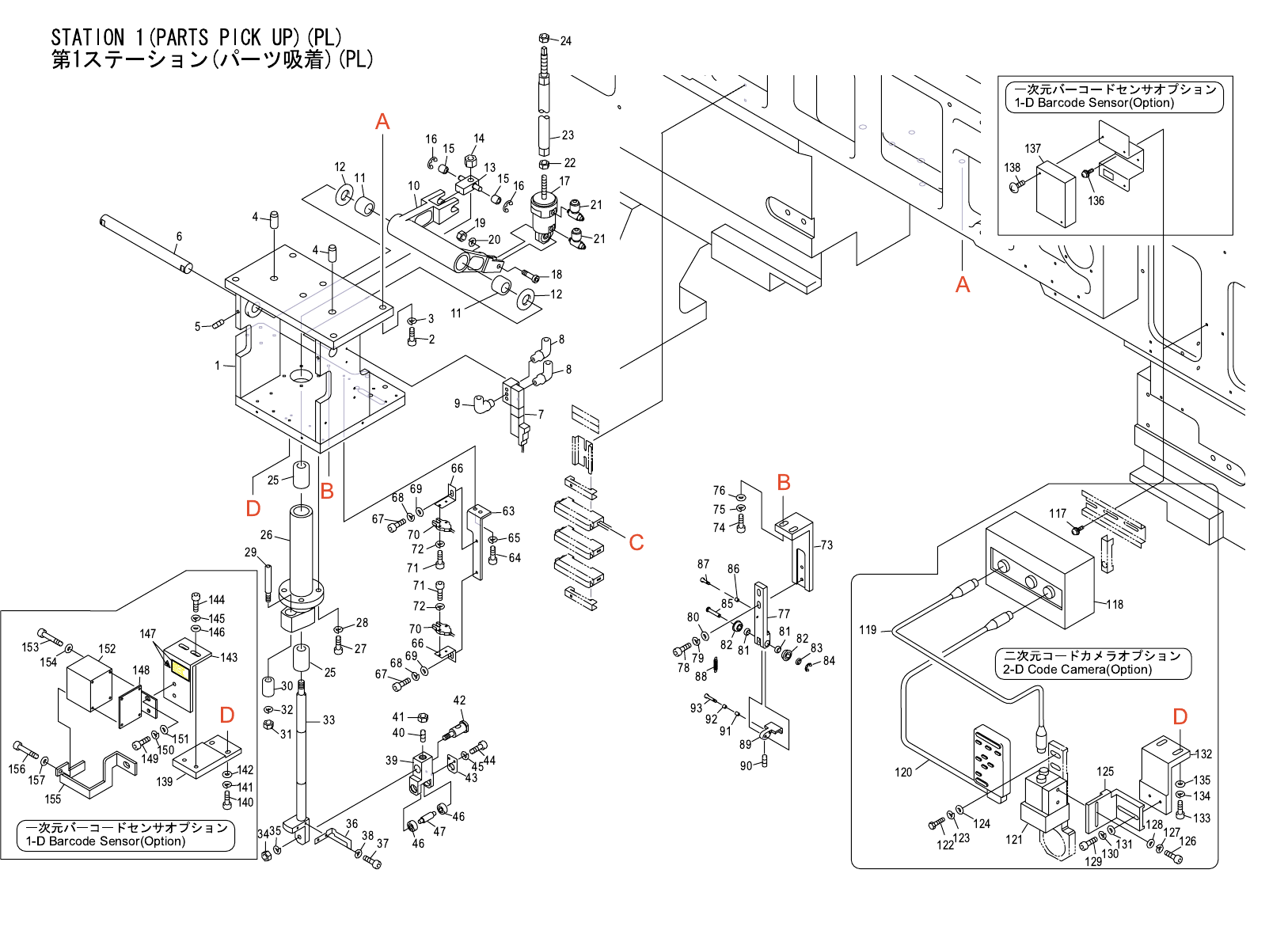

STATION 1(PARTS PICK UP)(PL)
第1ステーション(パーツ吸着)(PL)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 DGPL1020 1 BKT ＢＫＴ FE
2 H5343A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X030 FE
3 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
4 DCPL0180 2 PIN, LOCATING ピン 位置決め FE
5 N4051A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X020 ｸﾎﾞﾐｻｷ FE
6 DCPL0030 1 PIN ピン FE
7 H1077T 1 VALVE, SOL バルブ ＳＯＬ PCS-242-M5-D24-SP OT
8 A4144A 2 ELBOW エルボ EL4-M5-M OT
9 Y3079N 1 UNION, ELBOW ユニオン エルボ KQ2L06-M5 OT
10 DCPL0021 1 LEVER レバー FE
11 H4390T 2 BEARING, NEEDLE ベアリング ニードル TA1515Z OT
12 WPL0040 2 COLLAR カラー CO
13 DCPL0070 1 PIN ピン FE
14 DCPL0080 1 NUT ナット FE
15 H4401A 2 BEARING, NEEDLE ベアリング ニードル TLA 69Z OT
16 S1023A 2 CIR-CLIP サークリップ ST-EW- 5 OT
17 WPL5012 1 CYLINDER, AIR シリンダ エアー OT
18 WPL0390 1 PIN ピン FE
19 N1085A 1 NUT, HEX ナット 六角 M 6 P=1.0 FE
20 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
21 K5332A 2 CONTROLLER, SPEED コントローラ スピード SS4-M5A OT
22 N1085A 1 NUT, HEX ナット 六角 M 6 P=1.0 FE
23 DCPL0041 1 ROD, JOINT ロッド ジョイント OT
24 DCPA7050 1 NUT, LOCK ナット ロック FE
25 H4291T 2 BEARING, SLIDE ベアリング スライド LM12UU FE
26 DGPL0020 1 HOLDER ホルダ FE
27 H5326A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
28 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
29 WPL0100 1 BAR, GUIDE バー ガイド FE
30 H4432A 1 BEARING, BALL ベアリング ボール LM8UU OT
31 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
32 N1085A 1 NUT, HEX ナット 六角 M 6 P=1.0 FE
33 DGPL0030 1 SHAFT シャフト FE
34 N1085A 1 NUT, HEX ナット 六角 M 6 P=1.0 FE
35 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
36 DCPL0170 1 DOG ドッグ FE
37 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
38 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
