CP-842E-02 PART LIST - 第162页
PALLET "FIXED TYPE"(QP)-842E パレット 固定タイプ(QP)-842E 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks Note.1：(Specified parts selection) DGQP5120(t=4.00),DGQP513…

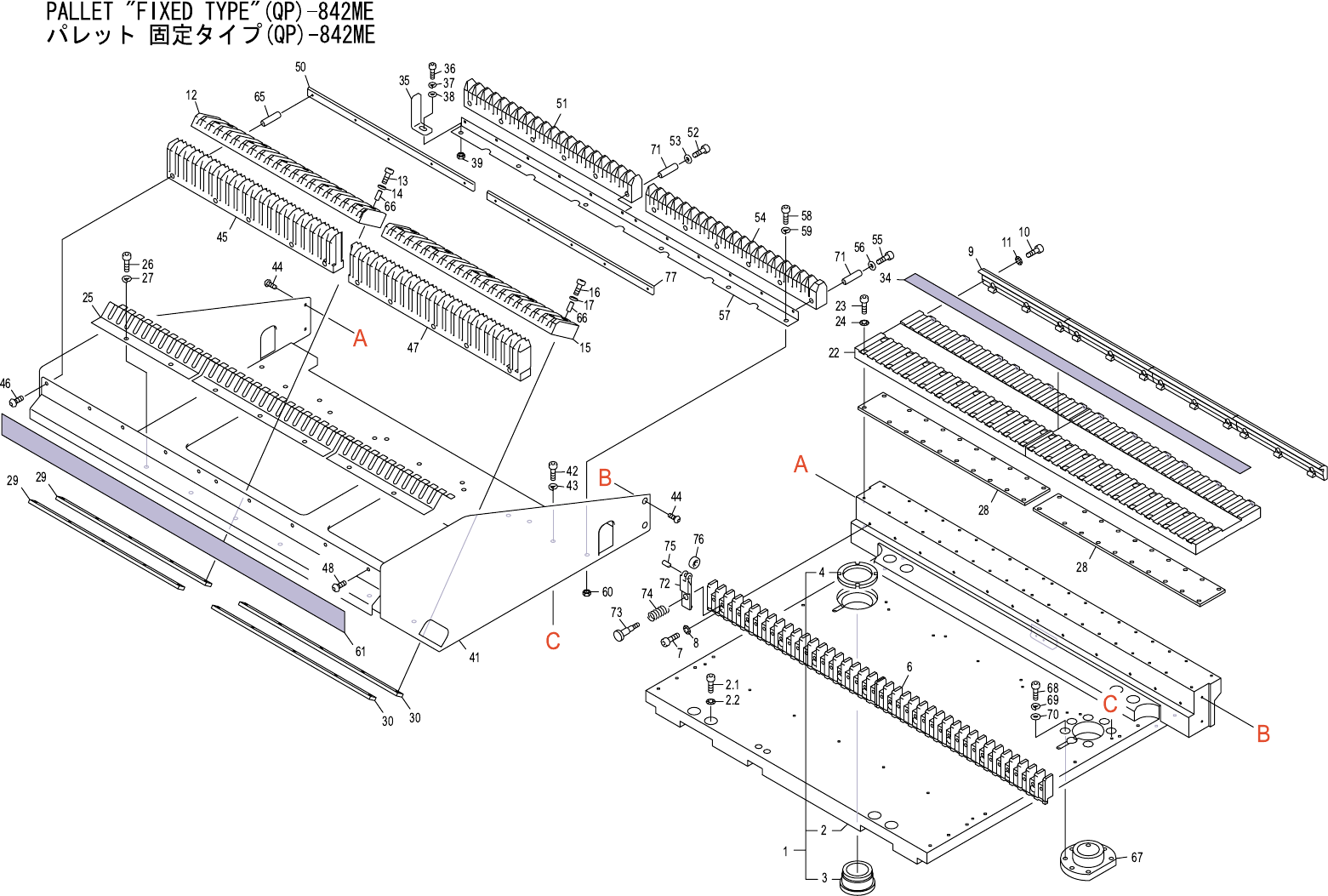

PALLET "FIXED TYPE"(QP)-842E
パレット 固定タイプ(QP)-842E
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
48 DGQP5041 2 PLATE, REFERENCE プレート 基準 OT
49 H5301A 144 BOLT, HEX SOCKET ボルト 六角穴 M05X018 FE
50 W1012A 144 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
51 DGQP5052 2 GUIDE, MOVABLE ガイド 移動 OT
52 H5299A 40 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
53 W1012A 40 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
58 DGQP5090 2 SPRING, PLATE スプリング 板 FE
59 H5298A 26 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
60 W1023A 26 WASHER, LOCK ワッシャ スプリング 5M/M FE
61 DGQP5120 8 SHIM シム FE Note.1
62 DGQP5200 8 PLATE プレート FE
63 DGQP5210 2 SEAL シール PL
71 DGQP5341 2 BKT ＢＫＴ AL
72 H5298A 26 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
73 W1023A 26 WASHER, LOCK ワッシャ スプリング 5M/M FE
74 K52565 8 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X006 FE
75 DGQP5350 4 STEADY BRACE 振れ止め PL
76 K5258A 16 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X025 FE
78 DGQP5372 4 PLATE, STIFFENING プレート 当て FE
78.1 DGQP4031 2 PLATE, STIFFENING プレート 当て FE
79 DGQP5380 2 BKT ＢＫＴ FE
80 H5299A 12 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
81 W1023A 12 WASHER, LOCK ワッシャ スプリング 5M/M FE
82 DGQP5390 2 BKT ＢＫＴ FE
83 H5299A 14 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
84 W1023A 14 WASHER, LOCK ワッシャ スプリング 5M/M FE
85 N1082A 2 NUT, HEX ナット 六角 M 5 P=0.8 FE
86 DGQP5400 2 SEAL シール PL
87 DCQP0121 4 STEADY BRACE 振れ止め PL
88 H5292A 24 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
89 W1041A 24 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
90 DCQP0430 4 STEADY BRACE 振れ止め PL
91 H5293A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X025 FE
92
W1041A
16
WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)
FE
151
PALLET "FIXED TYPE"(QP)-842E
パレット 固定タイプ(QP)-842E
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
Note.1：(Specified parts selection) DGQP5120(t=4.00),DGQP5130(t=4.01),DGQP5140(t=4.02),DGQP5150(t=4.03),DGQP5160(t=3.99),DGQP5170(t=3.98),
DGQP5180(t=3.97),DGQP5310(t=4.04),DGQP5320(t=4.05)
：(選択部品) DGQP5120(t=4.00),DGQP5130(t=4.01),DGQP5140(t=4.02),DGQP5150(t=4.03),DGQP5160(t=3.99),DGQP5170(t=3.98),
DGQP5180(t=3.97),DGQP5310(t=4.04),DGQP5320(t=4.05)
152
153
