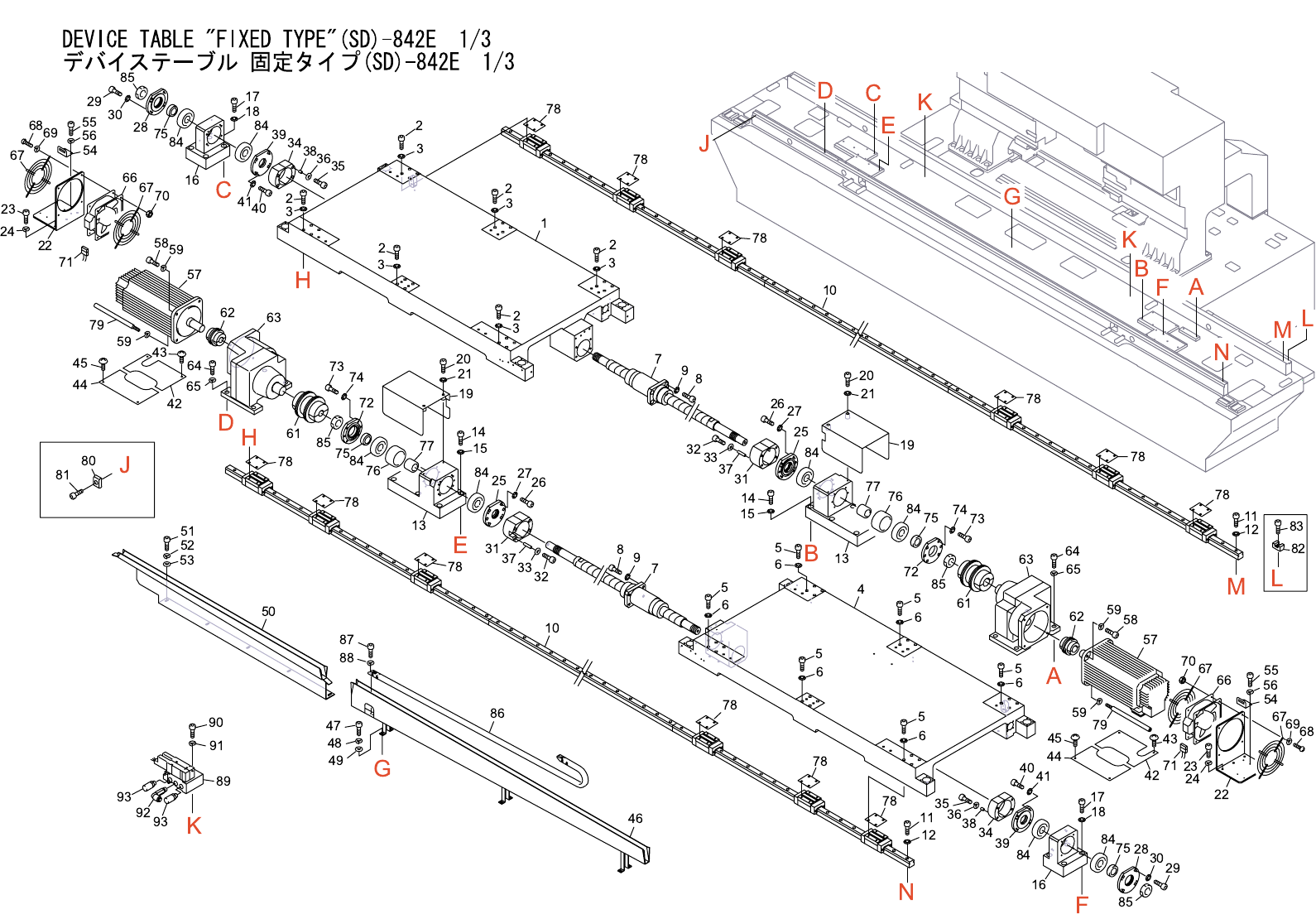

DEVICE TABLE "FIXED TYPE"(SD)-842E 1/3
デバイステーブル 固定タイプ(SD)-842E 1/3
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 DGSD4240 1 TABLE テーブル AL
2 H5322T 24 BOLT, HEX SOCKET ボルト 六角穴 M06X055 FE
3 W1013A 24 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
4 DGSD4250 1 TABLE テーブル AL
5 H5322T 24 BOLT, HEX SOCKET ボルト 六角穴 M06X055 FE
6 W1013A 24 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
7 DGSD5081 2 BALL SCREW ボールネジ UPFC3264-6 φ32リ−ﾄﾞ64 OT
8 H5340A 8 BOLT, HEX SOCKET ボルト 六角穴 M08X015 FE
9 W1014A 8 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
10 DGSD4260 2 BEARING, SLIDE ベアリング スライド LH254480ANC4-01K61 OT
11 H5324A 150 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
12 W1013A 150 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
13 DGSD5072 2 HOLDER, BEARING ホルダ ベアリング FE
14 H5363A 12 BOLT, HEX SOCKET ボルト 六角穴 M10X040 FE
15 W1015A 12 WASHER, CONICAL ワッシャ 皿 M-10-H FE
16 DGSD5132 2 HOLDER, BEARING ホルダ ベアリング FE
17 H5364A 8 BOLT, HEX SOCKET ボルト 六角穴 M10X045 FE
18 W1015A 8 WASHER, CONICAL ワッシャ 皿 M-10-H FE
19 DGSD5200 2 COVER カバー FE
20 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
21 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
22 DGSD5252 2 BKT ＢＫＴ FE
23 H5322A 6 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
24 W1024A 6 WASHER, LOCK ワッシャ スプリング 6M/M FE
25 DGSD5270 2 RETAINER, BEARING 押え ベアリング FE
26 H5321A 12 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
27 W1013A 12 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
28 DGSD5300 2 RETAINER, BEARING 押え ベアリング FE
29 H5298A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
30 W1012A 8 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
31 DGSD5311 2 STOPPER ストッパ PL
32 H5307A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X040 FE
33 W1050A 8 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
34 DGSD5321 2 STOPPER ストッパ PL
35 H5301A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X018 FE
36 W1050A 8 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
37 DGSD5330 8 COLLAR カラー FE
38 DGSD5340 8 COLLAR カラー FE
162
DEVICE TABLE "FIXED TYPE"(SD)-842E 1/3
デバイステーブル 固定タイプ(SD)-842E 1/3
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
39 DGSD5690 2 RETAINER, BEARING 押え ベアリング FE
40 H5298A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
41 W1012A 8 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
42 DGSD5710 2 COVER 蓋 FE
43 K5214A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008 ﾕﾆｸﾛﾒｯｷ FE
44 DGSD5720 2 COVER 蓋 FE
45 K5214A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008 ﾕﾆｸﾛﾒｯｷ FE
46 DGSD7070 1 GUIDE ガイド FE
47 H5289A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
48 W1022A 6 WASHER, LOCK ワッシャ スプリング 4M/M FE
49 W1043A 6 WASHER, FLAT ワッシャ 平 4W- 4 FE
50 DGSD7081 1 GUIDE ガイド FE
51 H5289A 5 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
52 W1022A 5 WASHER, LOCK ワッシャ スプリング 4M/M FE
53 W1043A 5 WASHER, FLAT ワッシャ 平 4W- 4 FE
54 DCSX0430 2 BKT ＢＫＴ FE
55 H5286A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
56 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
57 SAM1701 2 MOTOR, AC SERVO モータ ACサーボ SGMSH-50A2A-FJ11 OT
58 H5343A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X030 FE
59 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
61 K1001Z 2 COUPLING カップリング LCD-90B 22X32 OT
62 K10015 2 COUPLING カップリング LCS-65B 19X22 OT
63 K4181K 2 REDUCTION GEAR 減速機 L70-004-0019A OT
64 H5391A 8 BOLT, HEX SOCKET ボルト 六角穴 M12X040 FE
65 W1027A 8 WASHER, LOCK ワッシャ スプリング 12M/M FE
66 H30138 2 FAN ファン USHD1-UHS4506W(N/C) OT
67 K1141F 4 GUARD, FIN ガード フィン A-30F-1 OT
68 K5174B 8 SCREW, C/R PAN 小ネジ 十穴鍋 M04X050 ﾆｯｹﾙﾒｯｷ FE
69 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
70 N1080A 8 NUT, HEX ナット 六角 M 4 P=0.7 FE
71 H31116 2 PLUG プラグ A42-01 OT
72 DGSD0210 2 RETAINER, BEARING 押え ベアリング FE
73 H5298A 12 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
74 W1012A 12 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
75 DGSD0500 4 COLLAR カラー FE
76 DGSD0510 2 COLLAR カラー FE
77 DGSD0520 2 COLLAR カラー FE
