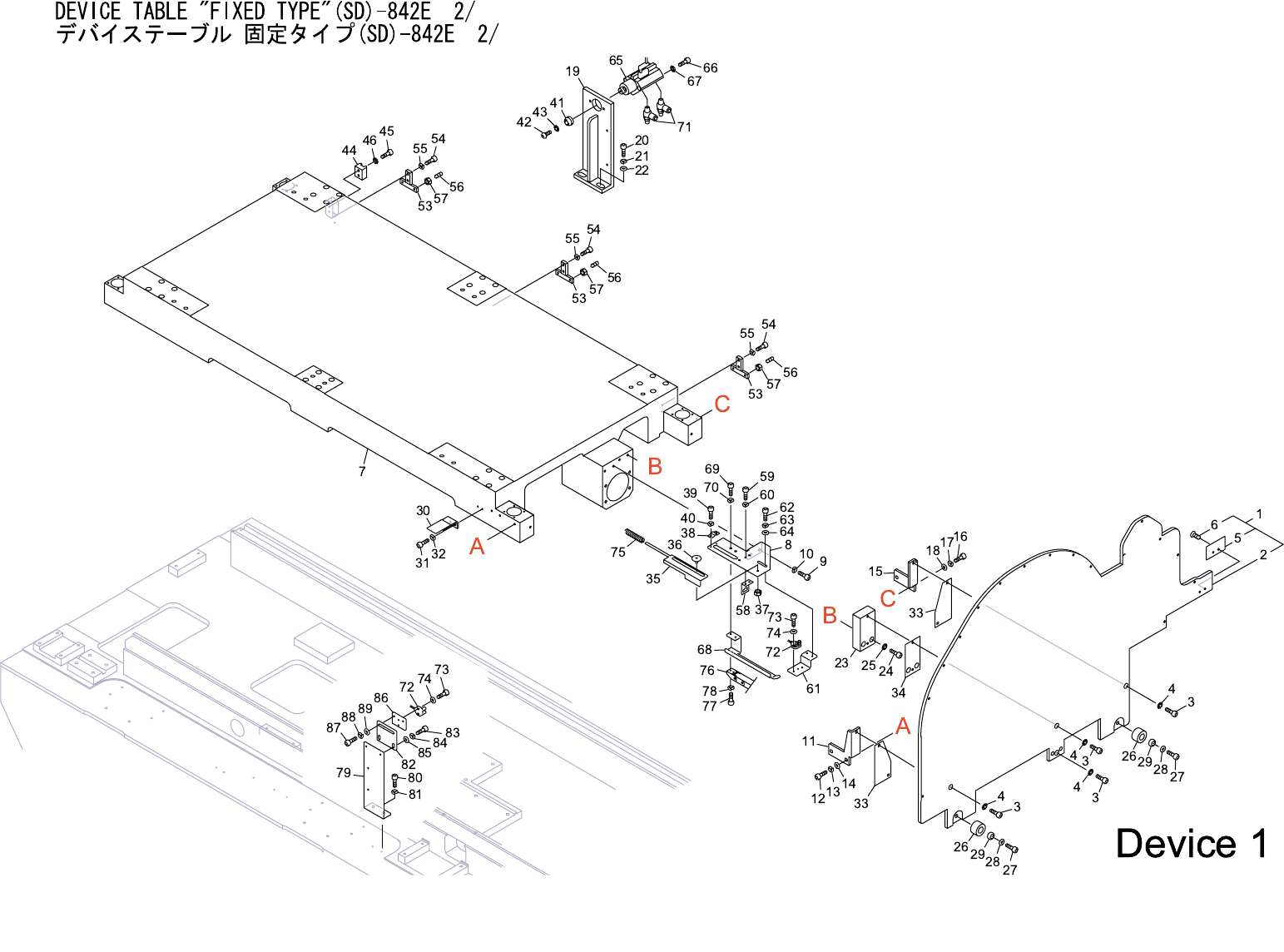

DEVICE TABLE "FIXED TYPE"(SD)-842E 1/3
デバイステーブル 固定タイプ(SD)-842E 1/3
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
39 DGSD5690 2 RETAINER, BEARING 押え ベアリング FE
40 H5298A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
41 W1012A 8 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
42 DGSD5710 2 COVER 蓋 FE
43 K5214A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008 ﾕﾆｸﾛﾒｯｷ FE
44 DGSD5720 2 COVER 蓋 FE
45 K5214A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008 ﾕﾆｸﾛﾒｯｷ FE
46 DGSD7070 1 GUIDE ガイド FE
47 H5289A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
48 W1022A 6 WASHER, LOCK ワッシャ スプリング 4M/M FE
49 W1043A 6 WASHER, FLAT ワッシャ 平 4W- 4 FE
50 DGSD7081 1 GUIDE ガイド FE
51 H5289A 5 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
52 W1022A 5 WASHER, LOCK ワッシャ スプリング 4M/M FE
53 W1043A 5 WASHER, FLAT ワッシャ 平 4W- 4 FE
54 DCSX0430 2 BKT ＢＫＴ FE
55 H5286A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
56 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
57 SAM1701 2 MOTOR, AC SERVO モータ ACサーボ SGMSH-50A2A-FJ11 OT
58 H5343A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X030 FE
59 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
61 K1001Z 2 COUPLING カップリング LCD-90B 22X32 OT
62 K10015 2 COUPLING カップリング LCS-65B 19X22 OT
63 K4181K 2 REDUCTION GEAR 減速機 L70-004-0019A OT
64 H5391A 8 BOLT, HEX SOCKET ボルト 六角穴 M12X040 FE
65 W1027A 8 WASHER, LOCK ワッシャ スプリング 12M/M FE
66 H30138 2 FAN ファン USHD1-UHS4506W(N/C) OT
67 K1141F 4 GUARD, FIN ガード フィン A-30F-1 OT
68 K5174B 8 SCREW, C/R PAN 小ネジ 十穴鍋 M04X050 ﾆｯｹﾙﾒｯｷ FE
69 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
70 N1080A 8 NUT, HEX ナット 六角 M 4 P=0.7 FE
71 H31116 2 PLUG プラグ A42-01 OT
72 DGSD0210 2 RETAINER, BEARING 押え ベアリング FE
73 H5298A 12 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
74 W1012A 12 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
75 DGSD0500 4 COLLAR カラー FE
76 DGSD0510 2 COLLAR カラー FE
77 DGSD0520 2 COLLAR カラー FE
163
DEVICE TABLE "FIXED TYPE"(SD)-842E 1/3
デバイステーブル 固定タイプ(SD)-842E 1/3
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
78 DGSD0770 12 SPACER スペーサ FE t=1.0 Note.1
79 DGSX0260 4 BOLT ボルト FE
80 WSD4030 75 RETAINER, RAIL 押え レール FE
81 H5298A 75 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
82 GPT0792 75 RETAINER 押え FE
83 H5300A 75 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
84 H4161A 4 BEARING ベアリング 25TAC62BDB FE
85 N10216 4 NUT, LOCK ナット ロック MR25 FE
86 K41502 1 FIEXIBLE TRACK ケーブルベア TKP0130-06R20-102L-N OT
87 H5269A 2 BOLT, HEX SOCKET ボルト 六角穴 M02.6X005 FE
88 W1020T 2 WASHER, LOCK ワッシャ スプリング 2.6M/M FE
89 H11350 2 VALVE, SOL
バルブ ＳＯＬ        
SX5220-5L-C8-F2 OT
90 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
91 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
92 Y30814 2 UNION, ELBOW
ユニオン エルボ       
KQ2W08-01S OT
93
S1056E
4
SILENCER
サイレンサ
AN103-01
OT
Note.1:(Specified parts selection) DGSD0770(t=1.0),DGSD0780(t=0.95),DGSD0790(t=1.05),DGSD0800(t=1.1),
DGSD0810(t=0.975),DGSD0820(t=1.025),DGSD4290(t=0.99)
:(仕様選択部品) DGSD0770(t=1.0),DGSD0780(t=0.95),DGSD0790(t=1.05),DGSD0800(t=1.1),
DGSD0810(t=0.975),DGSD0820(t=1.025),DGSD4290(t=0.99)
