CP-842E-02 PART LIST - 第190页
DEVICE TABLE "FIXED TYPE"(SD)-842ME 2/ デバイステーブル 固定タイプ(SD)-842ME 2/ 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 77 H5269A 4 BOLT, HEX SOCKET ボルト 六角穴 M02.…

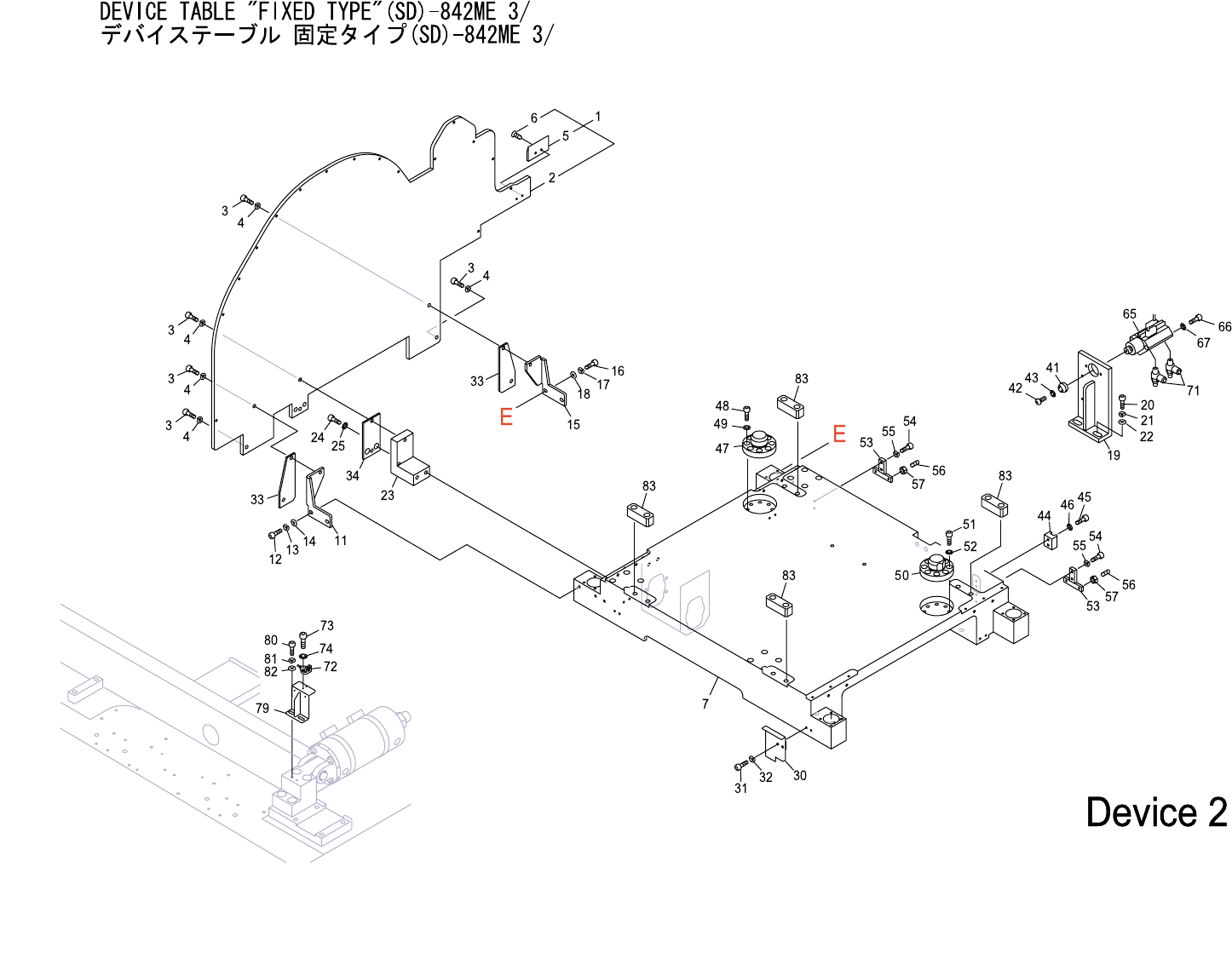

DEVICE TABLE "FIXED TYPE"(SD)-842ME 2/
デバイステーブル 固定タイプ(SD)-842ME 2/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
39 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
40 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
41 DCSD0580 1 PIN ピン FE
42 K5257A 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
43 W1011A 1 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
44 DCSD0590 1 STOPPER ストッパ FE
45 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
46 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
47 DCSD0600 1 PIN, LOCATING ピン 位置決め FE
48 H5321A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
49 W1013A 8 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
50 DCSD0610 1 PIN, LOCATING ピン 位置決め FE
51 H5321A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
52 W1013A 8 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
53 DCSD0622 2 PLATE プレート FE
54 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
55 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
56 N4031A 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X010 ｸﾎﾞﾐｻｷ FE
57 N1080A 4 NUT, HEX ナット 六角 M 4 P=0.7 FE
58 DCSD0651 1 BKT ＢＫＴ FE
59 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
60 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
61 DCSD0660 1 BKT, SENSOR ＢＫＴ センサ FE
62 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
63 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
64 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
65 DCSD0830 1 CYLINDER, AIR シリンダ エアー RSDQB20D-S3685-15 OT
66 H5311A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X060 FE
67 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
68 DCSD1020 1 BKT ＢＫＴ FE
69 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
70 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
71 K5342W 2 CONTROLLER, SPEED コントローラ スピード AS2201F-01-08S(ｼﾛ) OT
72 S4045F 2 SENSOR, PHOTO センサ フォト EE-SX871A OT
73 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
74 W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
75 S30203 1 SPRING スプリング WR6-60 FE
76 K41501 1 FIEXIBLE TRACK
ケーブルベア
TKP0130-06R20-65L-N OT
179
DEVICE TABLE "FIXED TYPE"(SD)-842ME 2/
デバイステーブル 固定タイプ(SD)-842ME 2/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
77 H5269A 4 BOLT, HEX SOCKET ボルト 六角穴 M02.6X005 FE
78 W1020T 4 WASHER, LOCK ワッシャ スプリング 2.6M/M FE
79 DGSD4050 1 BKT, SW ＢＫＴ ＳＷ FE
80 H5323A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
81 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
82 W1045A 2 WASHER, FLAT ワッシャ 平 4W- 6 FE
83
DGSD4060
4
SHIM
シム
FE
t=17.0 Note.1
Note.1：(Specified parts selection) Y931DGSD5020(t=17.00),Y973DGSD5030(t=17.01),Y9731DGSD5040(t=17.02),Y9731DGSD5050(t=17.03),
Y9731DGSD5060(t=16.99),Y9731DGSD5070(t=16.98),Y9731DGSD5080(t=16.97)
：(仕様選択部品) Y931DGSD5020(t=17.00),Y973DGSD5030(t=17.01),Y9731DGSD5040(t=17.02),Y9731DGSD5050(t=17.03),
Y9731DGSD5060(t=16.99),Y9731DGSD5070(t=16.98),Y9731DGSD5080(t=16.97)
