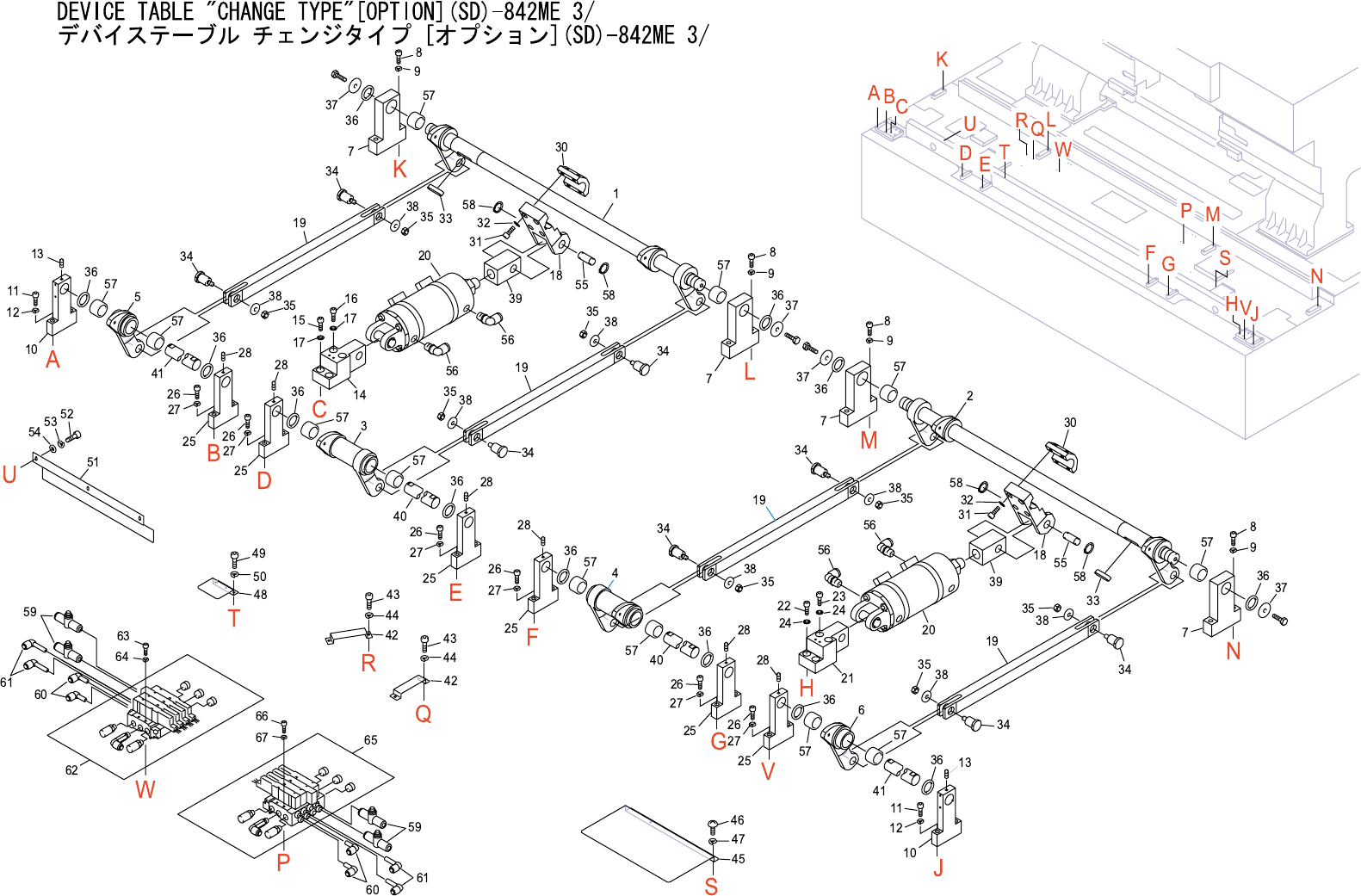

DEVICE TABLE "CHANGE TYPE"[OPTION](SD)-842ME 2/
デバイステ−ブル チェンジタイプ [オプション](SD)-842ME 2/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
41 DGSD0931 2 COVER 蓋 FE
42 K5208A 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
43 DGSD0941 2 COVER 蓋 FE
44 K5208A 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
45 DGSD1451 1 GUIDE ガイド FE
46 H5289A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
47 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
48 W1043A 3 WASHER, FLAT ワッシャ 平 4W- 4 FE
49 DGSD1460 1 GUIDE ガイド FE
50 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
51 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
52 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
53 DGSD1600 2 BKT, MOTOR ＢＫＴ モータ FE
54 H5362A 8 BOLT, HEX SOCKET ボルト 六角穴 M10X035 FE
55 H5367A 4 BOLT, HEX SOCKET ボルト 六角穴 M10X060 FE
56 W1015A 12 WASHER, CONICAL ワッシャ 皿 M-10-H FE
57 DGSD1610 2 HOLDER, BEARING ホルダ ベアリング FE
58 H5363A 8 BOLT, HEX SOCKET ボルト 六角穴 M10X040 FE
59 W1026A 8 WASHER, LOCK ワッシャ スプリング 10M/M FE
60 DGSX0260 4 BOLT ボルト FE
61 DCSD0481 2 STOPPER ストッパ PL
62 H5301A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X018 FE
63 W1050A 8 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
64 DCSD0490 4 COLLAR カラー FE
65 DCSD0510 8 COLLAR カラー FE
66 WSD4030 37 RETAINER, RAIL 押え レール FE
67 H5298A 37 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
68 GPT0792 43 RETAINER 押え FE
69 H5300A 43 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
70 SAM1730 2 MOTOR, AC SERVO モータ ACサーボ SGMSH-50A2A-FJ21 OT
71 H5342A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
72 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
73 K10017 2 COUPLING カップリング LCS-65B 20X22 OT
74 H4159A 2 BEARING ベアリング 20TAC47BDB FE
75 H4161A 2 BEARING ベアリング 25TAC62BDB FE
76 N1126A 2 NUT, LOCK ナット ロック MR20 FE
77 N10216 2 NUT, LOCK ナット ロック MR25 FE
78 K41501 1 FIEXIBLE TRACK
ケーブルベア         
TKP0130-06R20-65L-N OT
191
DEVICE TABLE "CHANGE TYPE"[OPTION](SD)-842ME 2/
デバイステ−ブル チェンジタイプ [オプション](SD)-842ME 2/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
79 H5269A 4 BOLT, HEX SOCKET ボルト 六角穴 M02.6X005 FE
80
W1020T
4
WASHER, LOCK
ワッシャ スプリング
2.6M/M
FE
Note.1：(Specified parts selection) DGSD0770(t=1.0),DGSD0780(t=0.95),DGSD0790(t=1.05),DGSD0800(t=1.1),DGSD0810(t=0.975),DGSD0820(t=1.025)
：(仕様選択部品) DGSD0770(t=1.0),DGSD0780(t=0.95),DGSD0790(t=1.05),DGSD0800(t=1.1),DGSD0810(t=0.975),DGSD0820(t=1.025)
