205

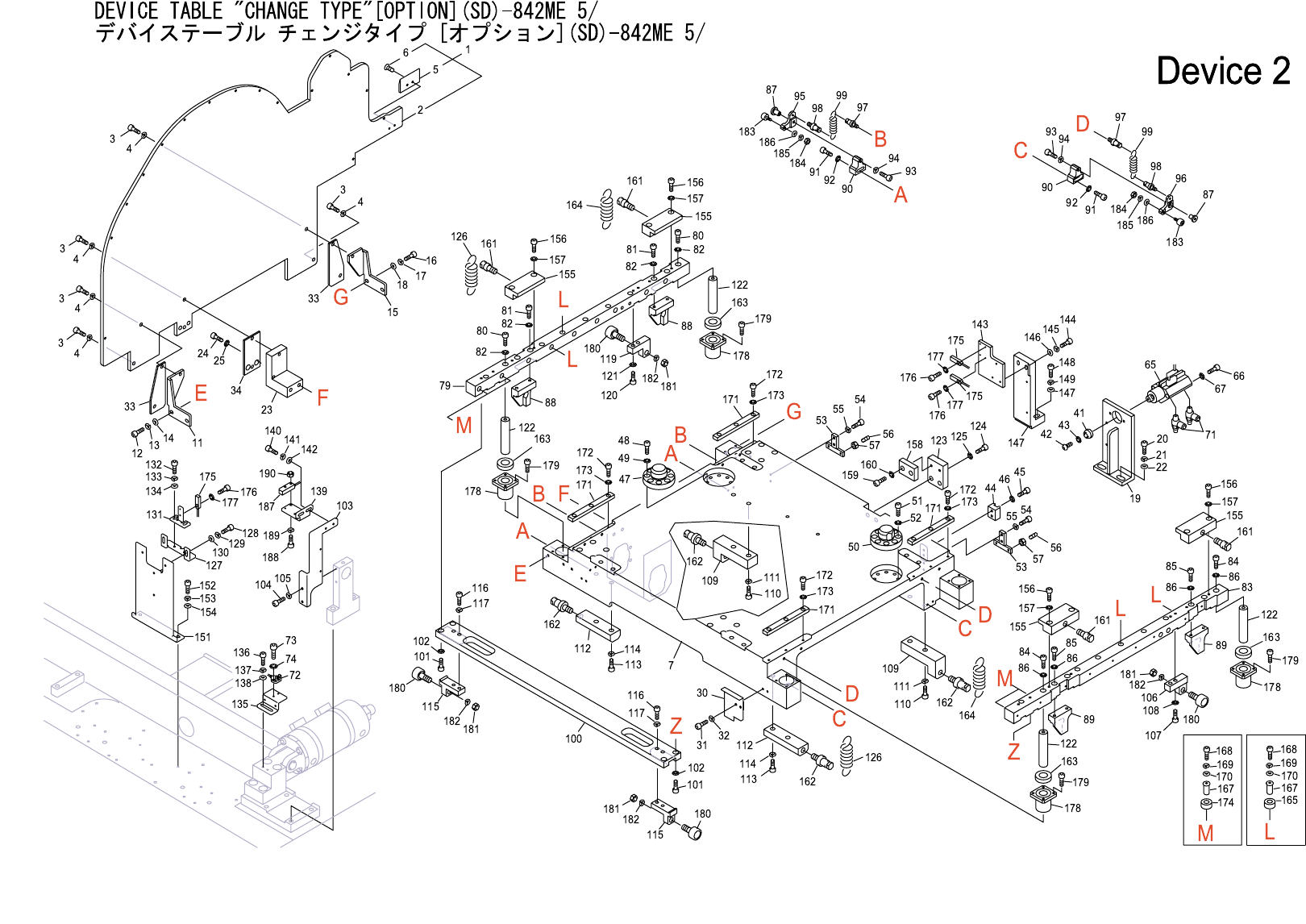

DEVICE TABLE "CHANGE TYPE"[OPTION](SD)-842ME 5/
デバイステ−ブル チェンジタイプ [オプション](SD)-842ME 5/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 ADGSD8080 1 COVER, SIDE カバー サイド OT
2 DGSD4020 1 COVER, SIDE カバー サイド OT
3 H5322A 6 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
4 W1013A 6 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
5 DCSD1090 1 PLATE プレート PL
6 K5359M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X012 FE
7 DGSD4040 1 TABLE テーブル AL
11 DGSD0320 1 BKT ＢＫＴ FE
12 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
13 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
14 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
15 DGSD0330 1 BKT ＢＫＴ FE
16 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
17 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
18 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
19 DGSD0390 1 BKT, CYLINDER ＢＫＴ シリンダー FE
20 H5343A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X030 FE
21 W1025A 2 WASHER, LOCK ワッシャ スプリング 8M/M FE
22 W1046A 2 WASHER, FLAT ワッシャ 平 4W- 8 FE
23 DGSD0680 1 BKT ＢＫＴ AL
24 H5326T 2 BOLT, HEX SOCKET ボルト 六角穴 M06X030 ｽﾃﾝﾚｽ FE
25 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
30 DGSD0900 1 DOG ドッグ FE
31 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
32 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
33 DGSD0990 2 SPACER スペーサ AL
34 DGSD1000 1 SPACER スペーサ AL
41 DCSD0580 1 PIN ピン FE
42 K5257A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
43 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
44 DCSD0590 1 STOPPER ストッパ FE
45 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
46 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
47 DCSD0600 1 PIN, LOCATING ピン 位置決め FE
48 H5321A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
49 W1013A 8 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
50 DCSD0610 1 PIN, LOCATING ピン 位置決め FE
51 H5321A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
206
DEVICE TABLE "CHANGE TYPE"[OPTION](SD)-842ME 5/
デバイステ−ブル チェンジタイプ [オプション](SD)-842ME 5/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
52 W1013A 8 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
53 DCSD0622 2 PLATE プレート FE
54 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
55 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
56 N4031A 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X010 ｸﾎﾞﾐｻｷ FE
57 N1080A 4 NUT, HEX ナット 六角 M 4 P=0.7 FE
65 DCSD0830 1 CYLINDER, AIR シリンダ エアー RSDQB20D-S3685-15 OT
66 H5311A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X060 FE
67 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
71 K5342W 2 CONTROLLER, SPEED コントローラ スピード AS2201F-01-08S(ｼﾛ) OT
72 S4045F 1 SENSOR, PHOTO センサ フォト EE-SX871A OT
73 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
74 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
79 DGSD4130 1 GUIDE ガイド FE
80 H5321A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
81 H5326A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
82 W1013A 10 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
83 DGSD4140 1 GUIDE ガイド FE
84 H5321A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
85 H5326A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
86 W1013A 10 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
87 DGSD4150 4 PIN PIVOT ピン シテン FE
88 DGSD4160 2 BKT ＢＫＴ FE
89 DGSD4170 2 BKT ＢＫＴ FE
90 DGSD4180 4 BLOCK ブロック FE
91 H5300A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
92 W1012A 8 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
93 H5277A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
94 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
95 DGSD4190 2 LEVER レバ− FE
96 DGSD4200 2 LEVER レバ− FE
97 DGSD4210 4 HOOK SPRING フック スプリング FE
98 DGSD4220 4 HOOK SPRING フック スプリング FE
99 DGSD4230 4 SPRING スプリング FE
100 DGSD0282 1 BKT ＢＫＴ FE
101 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
102 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
103 DGSD0430 1 BKT, SW ＢＫＴ ＳＷ FE
207
