CP-842E-02 PART LIST - 第229页
219
218
219

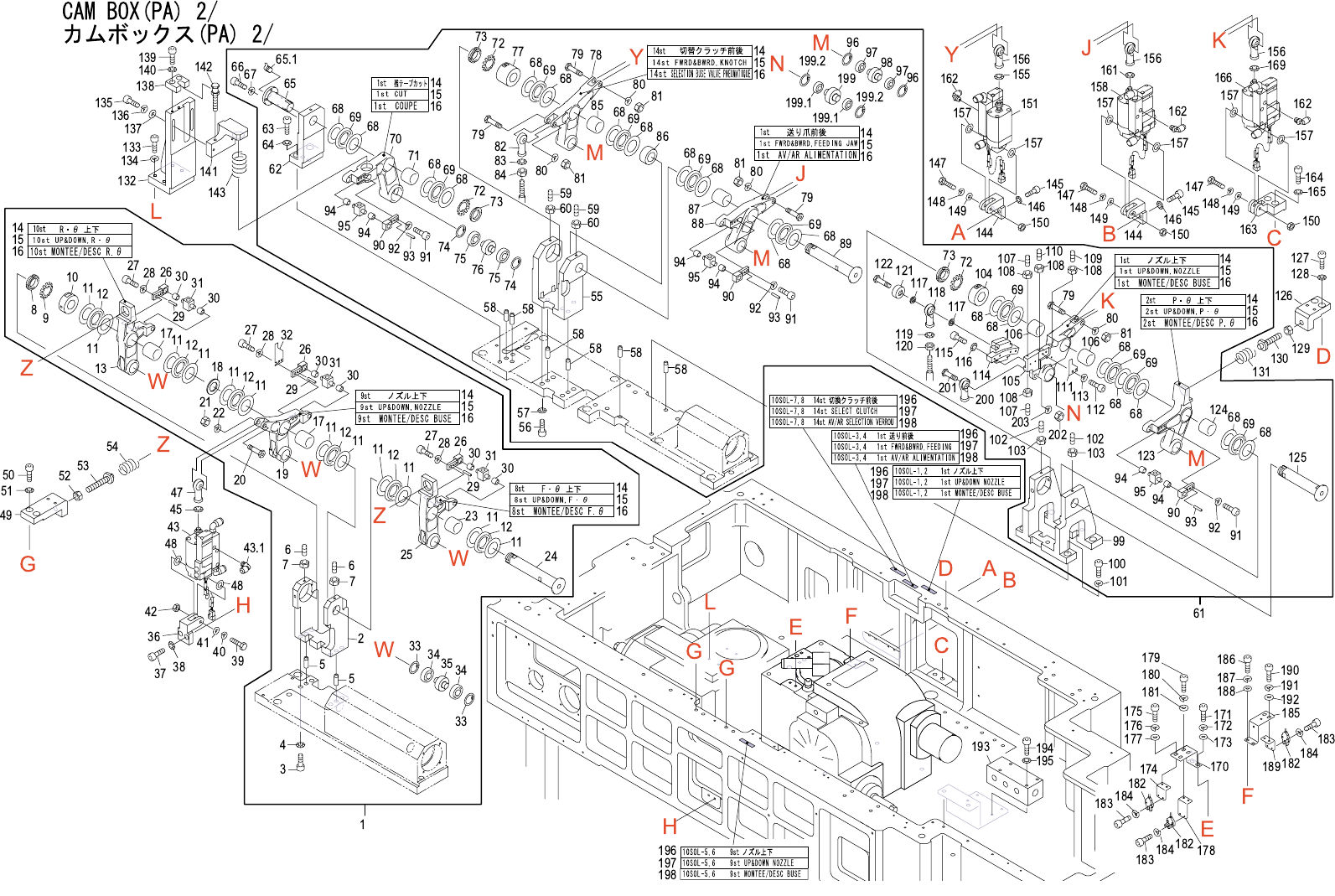

CAM BOX(PA) 2/
カムボックス(PA) 2/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 ADGPA8050 1 SHAFT, CAM シャフト カム OT
2 DCPA0671 1 BKT ＢＫＴ FE
3 H5342A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
4 W1014A 4 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
5 DCPA1300 2 PIN, LOCATING ピン 位置決め FE
6 N4041A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M05X015 ｸﾎﾞﾐｻｷ FE
7 W1082A 2 WASHER, A ワッシャ Ａ AW24 FE
8 N1045A 1 NUT, A ナット Ａ AN04(Aﾅｯﾄ) FE
9 W1066A 1 WASHER, A ワッシャ Ａ AW04 FE
10 DCPA0750 1 COLLAR カラー FE
11 H4297F 12 BEARING, THRUST ベアリング スラスト AS2035 OT
12 H4301F 6 BEARING, THRUST ベアリング スラスト NTB2035 OT
13 DCPA0140 1 LEVER レバー FE
14 DCWM0240 1 SEAL シール PL Japanese
15 DCWM0440 1 SEAL シール PL English
16 DCWM0640 1 SEAL シール PL French
17 H4394T 2 BEARING, NEEDLE ベアリング ニードル TA2025Z OT
18 DCPA0770 1 COLLAR カラー FE
19 DCPA0130 1 LEVER レバー FE
20 DCPA1240 1 BOLT ボルト FE
21 N1090A 1 NUT, HEX ナット 六角 M 8 P=1.25 3ｼｭ FE
22 W1025A 1 WASHER, LOCK ワッシャ スプリング 8M/M FE
23 H4395A 1 BEARING, NEEDLE ベアリング ニードル TA2020Z OT
24 DCPA0721 1 SHAFT シャフト FE
25 DCPA0120 1 LEVER レバー FE
26 DCPA0800 3 HOLDER, PIN ホルダ ピン FE
27 H5300A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
28 W1023A 6 WASHER, LOCK ワッシャ スプリング 5M/M FE
29 R5024D 3 ROLLER, NEEDLE ローラ ニードル ﾟ4X19.8 OT
30 H4402D 6 BEARING, NEEDLE ベアリング ニードル TLA 79Z OT
31 DCPA0811 3 PIN ピン FE
32 DCPA1012 1 DOG ドッグ FE
33 S1001A 6 CIR-CLIP サークリップ RTW022 OT
34 H4130E 6 BEARING ベアリング 608ZZ OT
35 GPH4491 3 ROLLER ローラ FE
36 DCPA0560 1 BKT, CYLINDER ＢＫＴ シリンダ FE
37 H5302A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X020 FE
38 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
220
