CP-842E-02 PART LIST - 第237页
227
226
227

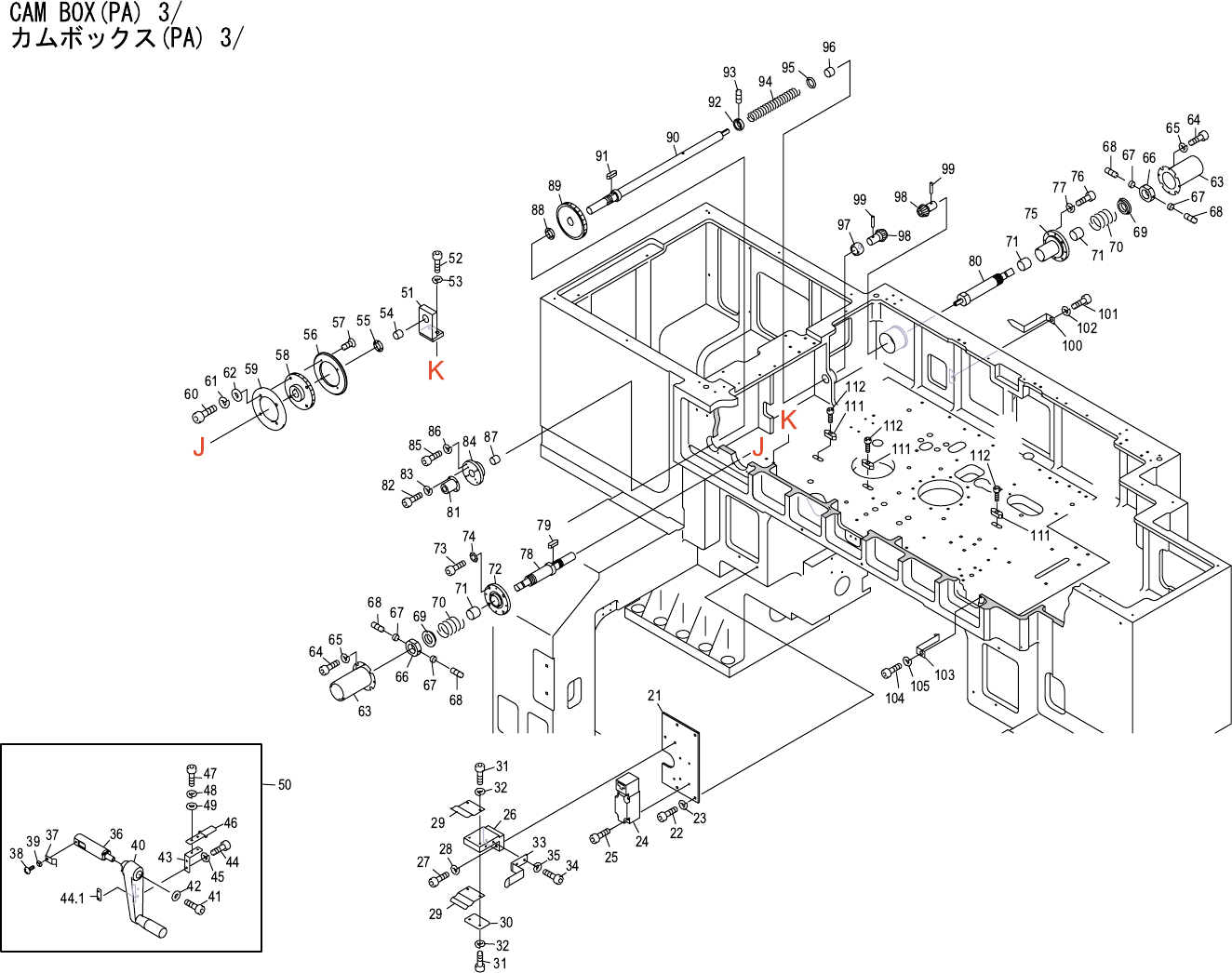

CAM BOX(PA) 3/
カムボックス(PA) 3/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
21 DCPA1640 1 PLATE プレート FE
22 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
23 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
24 S31970 4 SW, LIMIT ＳＷ リミット XCS-A501 FE
25 H5307A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X040 FE
26 WPA1681 1 BKT ＢＫＴ FE
27 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
28 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
29 WPA1771 2 SPRING, PLATE スプリング 板 FE
30 WPA1750 2 PLATE プレート FE
31 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
32 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
33 WPA1732 1 GUIDE ガイド FE
34 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
35 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
36 DCPA1650 1 BKT ＢＫＴ FE
37 IPA1642 1 SPRING, PLATE スプリング 板 FE
38 WPA1650 1 SCREW ネジ FE
39 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
40 DCPA1660 1 HANDLE ハンドル OT
41 H5340A 1 BOLT, HEX SOCKET ボルト 六角穴 M08X015 FE
42 W1052A 1 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8) FE
43 DCPA1670 1 BKT ＢＫＴ FE
44 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
44.1 WPA1740 1 PLATE プレート FE
45 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
46 S31971 1 SW, LIMIT ＳＷ リミット XCS-Z01 OT
47 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
48 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
49 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
50 ADCPA8041 1 HANDLE ハンドル OT
51 DCPA1430 1 BKT ＢＫＴ FE
52 H5342A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
53 W1025A 2 WASHER, LOCK ワッシャ スプリング 8M/M FE
54 H4346A 1 BEARING, DRY ベアリング ドライ DUB 1815 OT
55 N1019H 1 NUT, FINE U ナット ファインＵ AN04(Uﾅｯﾄ) OT
56 DCPA1481 1 COVER 蓋 FE
228
