CP-842E-02 PART LIST - 第249页
239
COVER FRONT(PZ) 1/3
カバー 前部(PZ) 1/3
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 ADGPZ8010 1 PLATE プレート OT DGPZ1070+WWM0210
2 DGPZ1540 1 COVER, FRONT カバー フロント FE
3 H5300A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
4 W1023A 6 WASHER, LOCK ワッシャ スプリング 5M/M FE
5 W1044A 6 WASHER, FLAT ワッシャ 平 4W- 5 FE
9 DGPZ1090 1 PLATE, RETAINING プレート 押え FE
10 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
11 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
12 DGPZ1100 1 PLATE, RETAINING プレート 押え FE
13 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
14 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
15 DGPZ1080 2 PLATE, RETAINING プレート 押え FE
16 H5287A 10 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
17 W1022A 10 WASHER, LOCK ワッシャ スプリング 4M/M FE
18 DCPZ1180 1 PLATE, RETAINING プレート 押え FE
19 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
20 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
21 DCPZ1190 1 PLATE, RETAINING プレート 押え FE
22 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
23 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
24 DGPZ1110 3 BLOCK ブロック FE
25 H5326A 6 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
26 W1024A 6 WASHER, LOCK ワッシャ スプリング 6M/M FE
27 W1045A 6 WASHER, FLAT ワッシャ 平 4W- 6 FE
29 DCPZ1331 1 BKT ＢＫＴ FE
30 H5323A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
31 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
32 DCPZ1351 2 BKT, PIVOT ＢＫＴ 支点 FE
33 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
34 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
35 DCPZ1360 4 BOLT ボルト FE
36 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
37 W1052A 4 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8) FE
38 N1089A 4 NUT, HEX ナット 六角 M 8 P=1.25 FE
39 DCPZ1341 1 BKT ＢＫＴ FE
40 H5323A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
41 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
42
T10683
2
DAMPER
ダンパ
TM150-100-20-C
OT
238
239

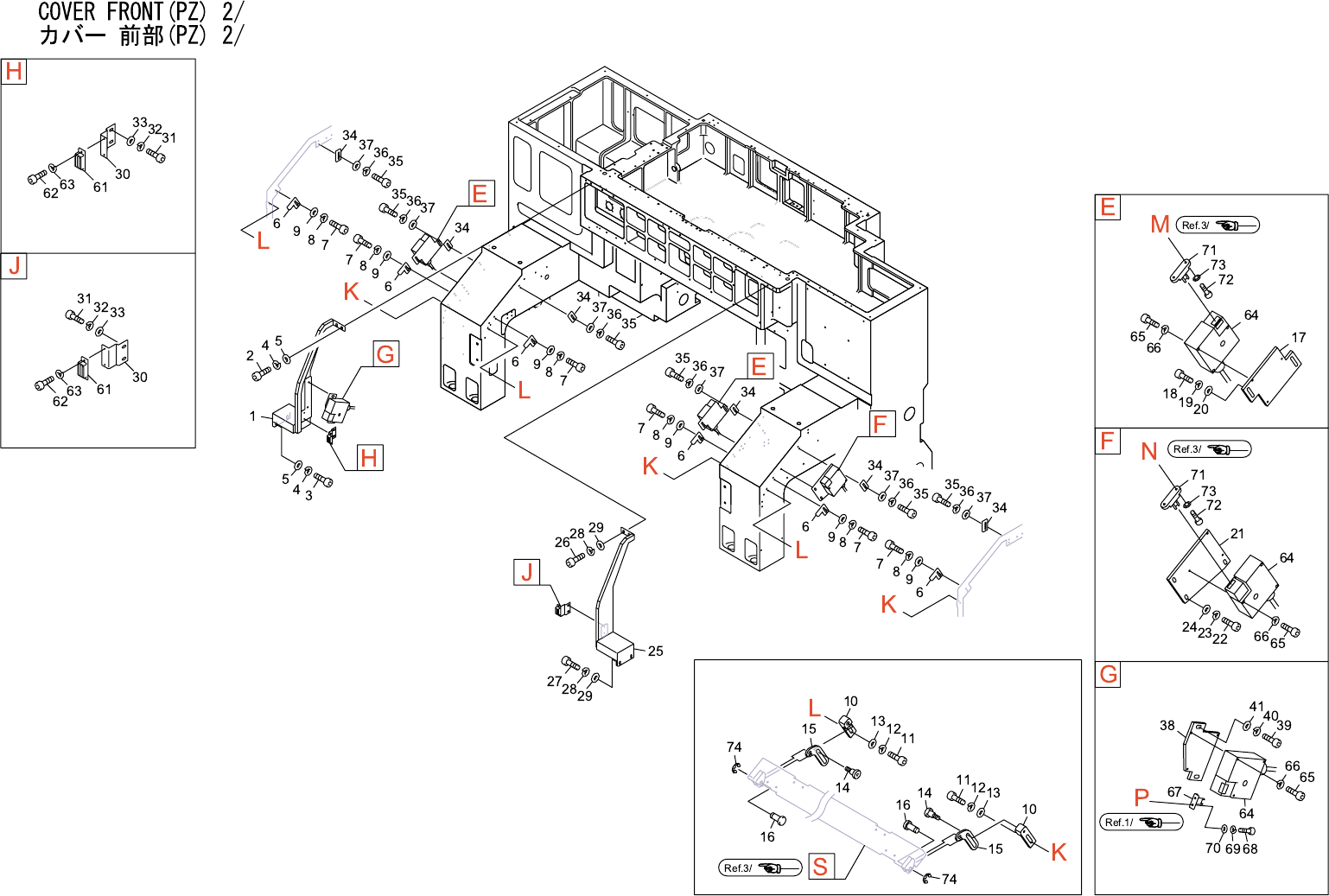

COVER FRONT(PZ) 2/
カバー 前部(PZ) 2/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 DGPZ1050 1 BKT, COVER ＢＫＴ カバー FE
2 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
3 H5324A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
4 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
5 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
6 DGPZ1140 6 STOPPER ストッパ FE
7 H5263C 12 BOLT, HEX SOCKET ボルト 六角穴 M05X016 FE
8 W1023A 12 WASHER, LOCK ワッシャ スプリング 5M/M FE
9 W1044A 12 WASHER, FLAT ワッシャ 平 4W- 5 FE
10 DGPZ1290 6 BLOCK ブロック FE
11 H5289A 12 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
12 W1022A 12 WASHER, LOCK ワッシャ スプリング 4M/M FE
13 W1043A 12 WASHER, FLAT ワッシャ 平 4W- 4 FE
14 DGPZ1300 6 PIN ピン FE
15 DGPZ1310 6 LEVER レバー FE
16 DGPZ1320 6 PIN ピン FE
17 DGPZ1390 2 PLATE, SW プレート ＳＷ FE
18 H5263C 8 BOLT, HEX SOCKET ボルト 六角穴 M05X016 FE
19 W1023A 8 WASHER, LOCK ワッシャ スプリング 5M/M FE
20 W1044A 8 WASHER, FLAT ワッシャ 平 4W- 5 FE
21 DGPZ1400 1 PLATE, SW プレート ＳＷ FE
22 H5263C 3 BOLT, HEX SOCKET ボルト 六角穴 M05X016 FE
23 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
24 W1044A 3 WASHER, FLAT ワッシャ 平 4W- 5 FE
25 DGPZ1060 1 BKT, COVER ＢＫＴ カバー FE
26 H5323A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
27 H5324A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
28 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
29 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
30 DCPZ1320 2 BKT ＢＫＴ FE
31 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
32 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
33 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
34 DCPZ1370 6 STOPPER ストッパ FE
35 H5263C 12 BOLT, HEX SOCKET ボルト 六角穴 M05X016 FE
36 W1023A 12 WASHER, LOCK ワッシャ スプリング 5M/M FE
37 W1044A 12 WASHER, FLAT ワッシャ 平 4W- 5 FE
38 DCPZ1402 1 PLATE, SW プレート ＳＷ FE
