COVER(CATCH PAN)(PZ) カバー(受け皿)(PZ) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 1 DGPZ1420 2 BKT ＢＫＴ FE 2 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE 3 W1022A 4 WA…

100%1 / 403
247

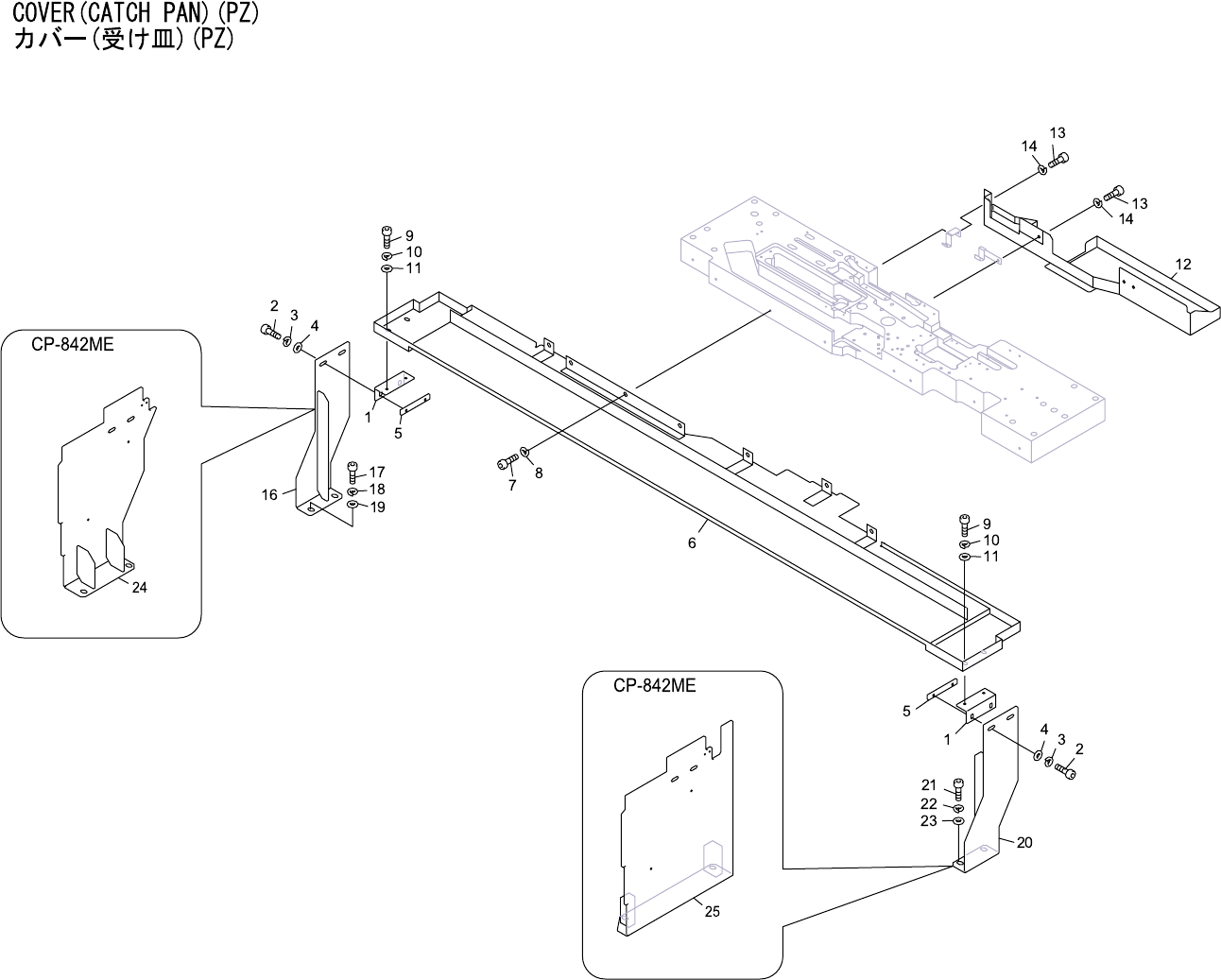

COVER(CATCH PAN)(PZ)
カバー(受け皿)(PZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 DGPZ1420 2 BKT ＢＫＴ FE
2 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
3 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
4 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
5 DGPZ1430 2 PLATE プレート FE
6 DGPZ1861 1 COVER カバー FE
7 H5298A 7 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
8 W1023A 7 WASHER, LOCK ワッシャ スプリング 5M/M FE
9 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
10 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
11 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
12 DGPZ6030 1 COVER カバー FE
13 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
14 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
16 DGPZ5010 1 BKT ＢＫＴ FE CP-842E
17 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
18 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
19 W1045A 2 WASHER, FLAT ワッシャ 平 4W- 6 FE
20 DGPZ5020 1 BKT ＢＫＴ FE CP-842E
21 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
22 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
23 W1045A 2 WASHER, FLAT ワッシャ 平 4W- 6 FE
24 DGGZ0032 1 BKT
ＢＫＴ            
FE CP-842ME
25
DGGZ0042
1
BKT
ＢＫＴ            
FE
CP-842ME
